제품 상세보기

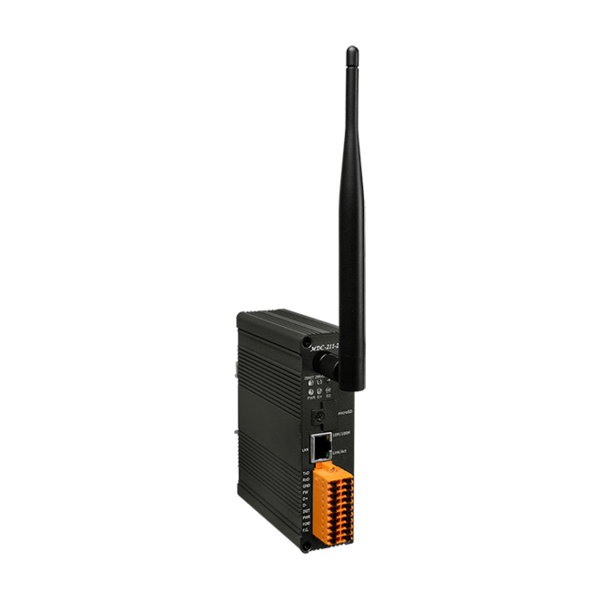

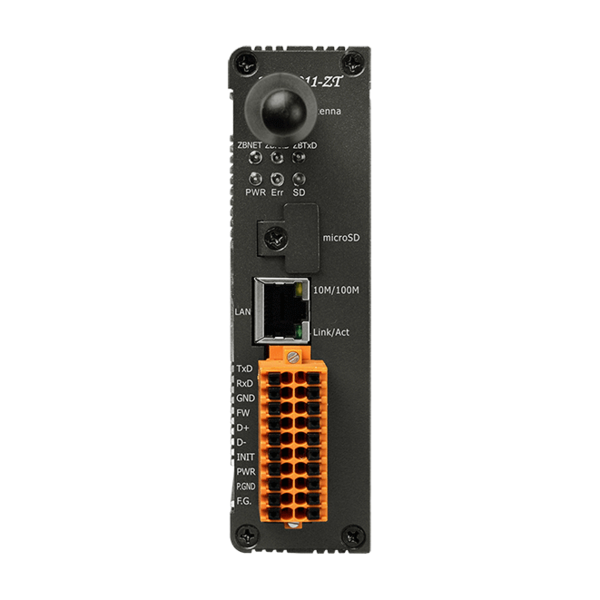

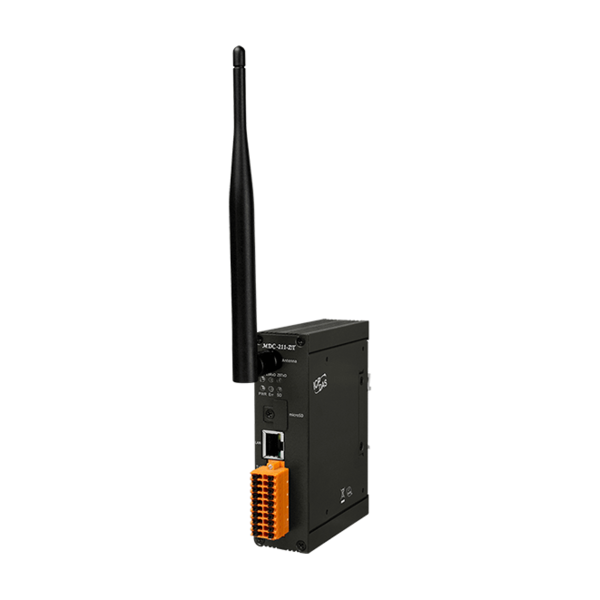

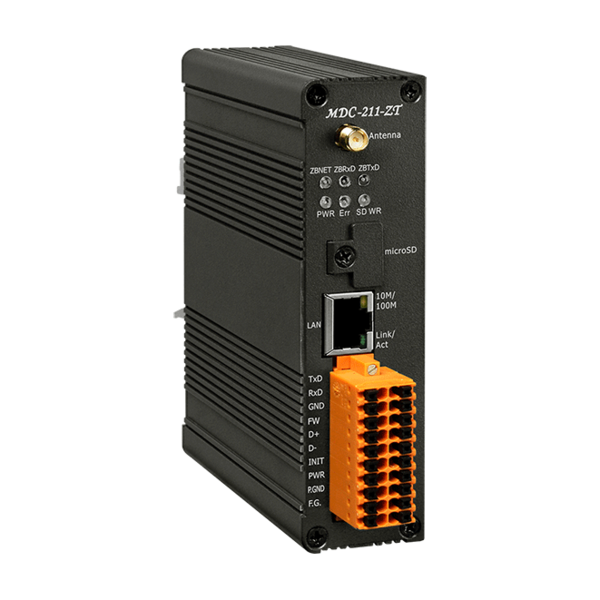

MDC-211-ZT

제품명
MDC-211-ZT
용도
ZigBee 집중장치
특성
ZigBee Modbus data concentrator
제조사
ICPDAS(대만)











  기능

ICP DAS사에서 개발한 MDC-211-ZT Modbus 데이터 집중장치는 Ethernet, ZigBee Wireless, RS-232 및 RS-485 통신 인터페이스를 사용하여 Modbus RTU 장치를 이더넷 네트워크에 연결할 수 있습니다.
MDC-211-ZT는 사용자 정의 명령 테이블에 따라 Modbus RTU 장치의 데이터를 읽고, 다른 Modbus RTU 장치의 데이터를 연속 주소 형식으로 통합하여 원격 모니터 호스트가 이더넷에서 MDC-211-ZT에 연결하여 여러 Modbus RTU 장치의 데이터를 한 번에 액세스 할 수 있습니다.
MDC-211-ZT의 Modbus 데이터 중앙 집중식 관리 기능과 이더넷 네트워크의 편리한 링크와 통신 기능을 통해 안정적인 원격 모니터링 시스템을 신속하게 구축하고 데이터 수집 작업 과정에서 복잡성을 단순화하며 이더넷 네트워크 트래픽 로드를 줄이고 시스템 효율성을 향상시킵니다.



  장점

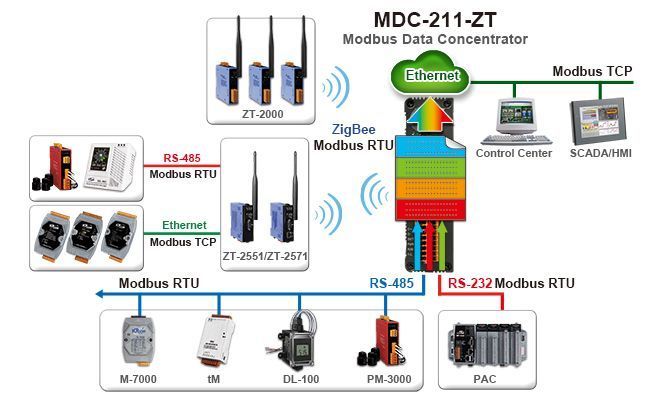

MDC-211-ZT Modbus 데이터 집중 장치 사용자가 현장 RS-232 또는 RS-485 Modbus RTU 장치를 관리하는데 도움이 될뿐만 아니라 ZigBee 무선 mesh 통신 기능을 사용하여 배선이 어려운 원거리에서도 작동 할 수 있습니다. 이 기능으로 원격 분산 ZT-2000 I/O 시리즈 모듈을 일반 Modbus RTU 장치에 쉽게 연결할 수 있습니다.

MDC-211-ZT Modbus 데이터 집중 장치 모든 종류의 산업에서 널리 사용되고 있는 SCADA (감시 제어 및 데이터 수집) 시스템과 함께 사용하기에 완벽합니다. 몇 가지 간단한 설정으로 MDC-211-ZT Modbus 데이터 집중 장치는 분산 Modbus RTU 장치 및 ZigBee I/O 모듈을 이더넷 네트워크(Ethernet network)에 연결할 수 있습니다. 이는 사용자가 원격 모니터링 제어 시스템을 신속하게 구축 할 수있는 최상의 솔루션입니다.





▪  ISM2.4GHz 작동 주파수 (IEEE802.15.4 / ZigBeePro)
▪  무선 전송 범위 최대 700m (기본값)
▪  Modbus RTU 마스터/슬레이브 지원
▪  Ethernet 통신 기능으로 Modbus RTU 장치 업그레이드
▪  다중 Modbus RTU 장치의 판독 속도 향상
▪  최대 240개의 Modbus 폴링 명령 실행 지원
▪  각 DI/DO/AI/AO에서 대해 최대 9600개의 Modbus Register 지원
▪  친화적인 Web UI 구성
▪  CSV. 파일로 간편한 시스템 백업 및 복사





모델명 MDC-211-ZT
무선 표준 (Radio Standard)
RF 채널 16
안테나 (2.4 GHz) 5 dBi Omni-Directional antenna(무지향성 안테나)
전송 전력 11 dBm
전송 범위 (LOS) 700 m (Typical)
EMI 인증 FCC/FCC ID, CE (RED excluded)
시리얼 통신 (Serial 포트, COM)
RS-232 1개  (TxD, RxD, GND)
RS-485 1개  (DATA+, DATA)
전송 속도 1200 ~ 115200 bps
Data Format N81, N82, O71, O81, E71, E81, S81, M71, M81
프로토콜 Modbus RTU Master/Slave
Polling 정의 모든 ZigBee/RS-232/RS-485 포트에 대해 최대 240개의 Modbus 명령 정의
공유 메모리 각 AI, AO,DI 및 DO 데이터에 대해 9600개의 레지스터
통신 인터페이스 Communication Interface (Ethernet)
포트 1개 10/100 Base-TX
프로토콜 Modbus TCP Slave
 전원 (Power)
보호 역극성 보호 (Power reverse polarity protection)
EMS 보호 ESD, Surge, EFT
전압 공급 +10 VDC ~ +30 VDC
소비 전력 5 W @ 24 VDC
설치 (Institutions)
케이스 금속
치수 (L x W x H) 120 mm x 33 mm x 116 mm
설치 DIN-Rail
 환경 (Environment)
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90% RH, Non-condensing





 MDC-211-ZT CR           ZigBee Modbus data concentrator with 1 x Ethernet, 1 x RS-232 and 1 x RS-485 (RoHS)





 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
