▪ 32-채널 GPS 및 NMEA v0183 v3.01 지원 (전송 속도 9600bps)
▪ 전송 속도(Baud RateE) 9600bps
▪ RS-485는 DCON 프로토콜 지원
▪ RS-232는 NMEA v0183 v3.01 형식 또는 DCON 프로토콜 지원
▪ 1-채널 DO, 1-채널 PPS (초당 1 펄스), 1 RS-485 포트, 1 RS-232 포트 내장
▪ PPS : 정확한 타임 키핑 및 시간 측정을 위한 100ms 펄스 출력/초
▪ 10 ~ 30 VDC (역방향 극성 보호)
▪ 다양한 시스템 LED 표시기
▪ DIN 레일 설계
GPS-721은 ICP DAS사의 원격 GPS 수신기 모듈을 위한 새로운 GPS 솔루션인입니다. DCON 및 GPS 프로토콜을 사용하여 고감도, 저전력 소비 및 초소형 폼 팩터를 제공합니다. 이 강력한 제품은 가장 혹독한 환경에서도 뛰어난 감도와 뛰어난 성능을 제공합니다. GPS-721은 사용자를 위해 1 채널 DO 및 1 채널 PPS를 추가로 제공합니다. PPS 신호는 정확한 시간 관리 및 시간 측정에 사용될 수 있습니다. PPS 기능을 시간 동기화 소스로서 다른 것과 결합 할 수 있습니다.
따라서 GPS-721은 강력한 GPS 원격 모듈이자 RS232 인터페이스가 있는 범용 GPS 모듈이 될 수 있습니다. 또한 자동차 내비게이션, 개인 위치 및 내비게이션, 해양 내비게이션, 위성 시간 수정 등에 적용 할 수 있습니다.
▪ 자동차 네비게이션
▪ 개인 위치 및 탐색
▪ 해양 네비게이션
▪ 위성 시간 수정
▪ 정확한 시간 관리 및 시간 측정
Digital Output | ||
출력 채널 | 1 (Sink) | |
출력 타입 | Non-isolated Open Collector | |
출력 전류 | 100 mA | |
부하 전압 | +5 VDC~ +30 VDC | |
GPS Receiver | ||
칩(Chip) | MediaTek 솔루션 | |
주파수(Frequency) | L1 1575.42 MHz, C/A code | |
채널 지원 | 66 | |
위치 정확도 | 자율 | (2D RMS) |
SBAS | 2.5m (보정 데이터의 정확성에 따라 다름) | |
최대 고도(Altitude) | <18,000 m | |
초최대 속도(Velocity) | <515 m/s | |
획득 시간 | Cold Start (Open Sky) = 33 s (typical) | |
감광도 (Sensitivity) |
Tracking | Up to -165 dBm |
Cold start | Up to -148 dBm | |
프로토콜 지원 | NMEA 0183 version 3.01 (전송 속도 9600 bps) | |
GPS Output | ||
1 PPS | 초당 펄스(Pulse) 출력 (기본 100 ms pulse/sec) | |
RS-232 인터페이스 | GPS 정보 출력 | |
LED 표시기 | ||
전원/통신 | 1 LED | |
GPS | 3 LEDs | |
전원 | ||
보호 | 역극성 보호 (Power reverse polarity protection) | |
프레임 접지 보호 | Yes | |
전압 공급 | +10 VDC ~ +30 VDC (non-regulated) | |
소비 전력 | 2.5 W | |
기구 | ||
치수 (W x H x D) | 72 mm x 117 mm x 35 mm | |
무게 | 200 g | |
하우징 | 플라스틱 | |
환경 | ||
작동 온도 | -25 °C ~ +75 °C | |
보관 온도 | -40 °C ~ +80 °C | |
습도 | 5 ~ 95% RH, non-condensing |

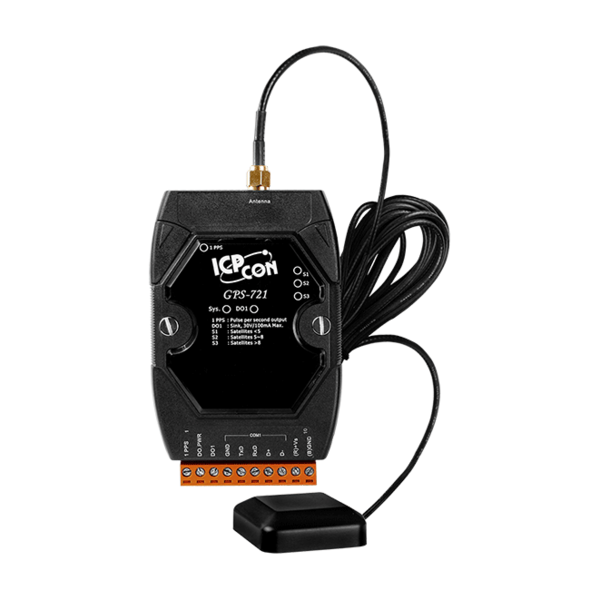

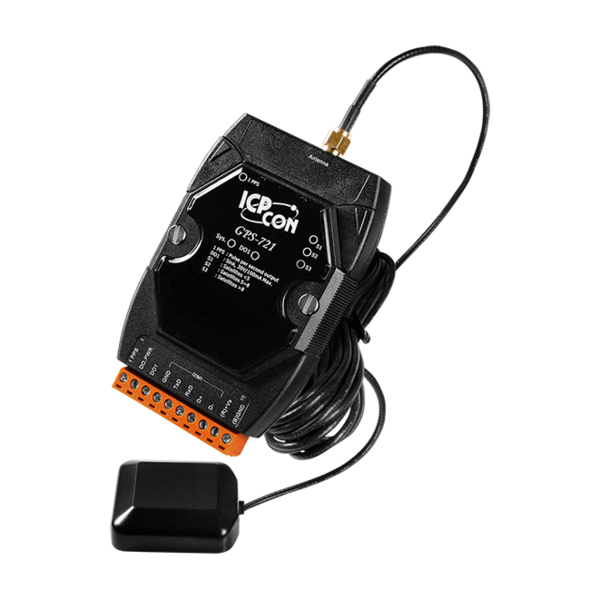

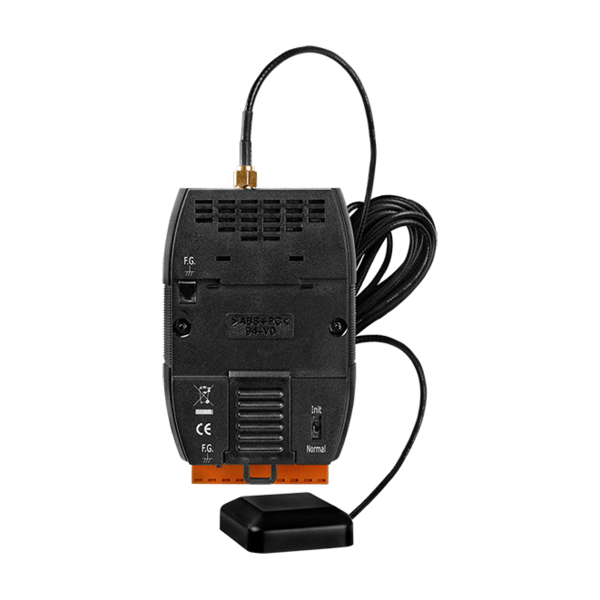

GPS-721 CR | GPS 수신기 및 1 DO, 1 PPS 출력 모듈 (RoHS) 5 m GPS Active 외부 안테나(ANT-115-03) 포함 |
ANT-115-03 CR | GPS Active 외부 안테나 (SMA Plug) (RoHS) |
