제품 상세보기

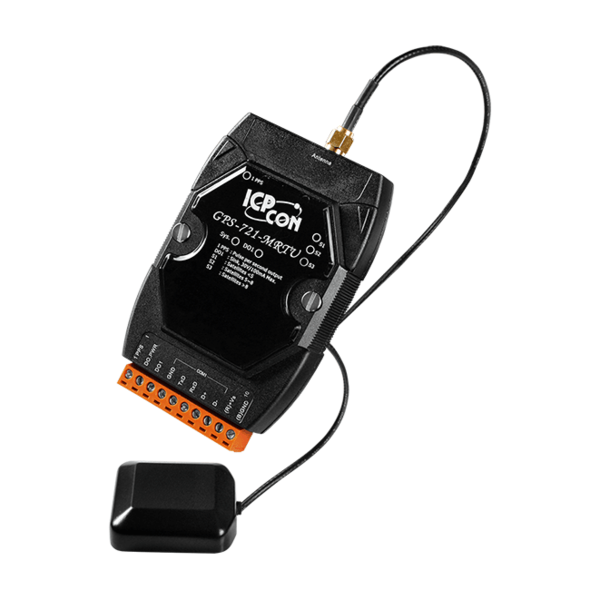

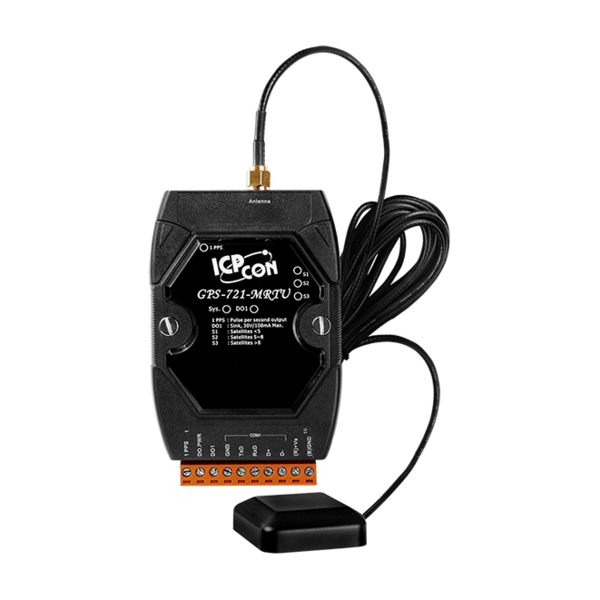

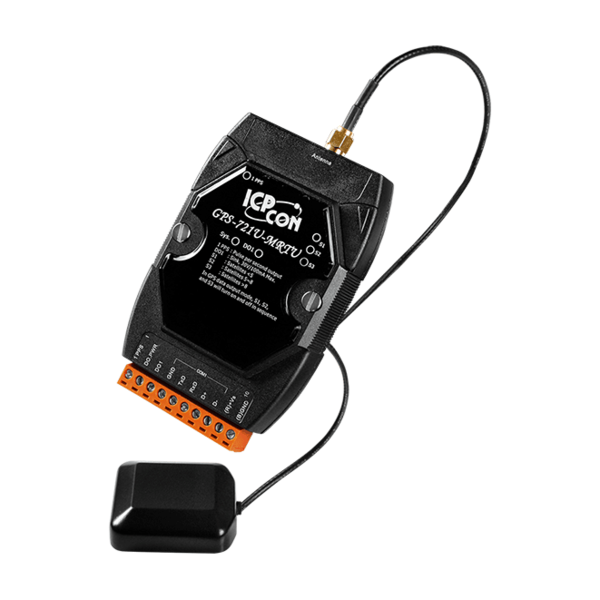

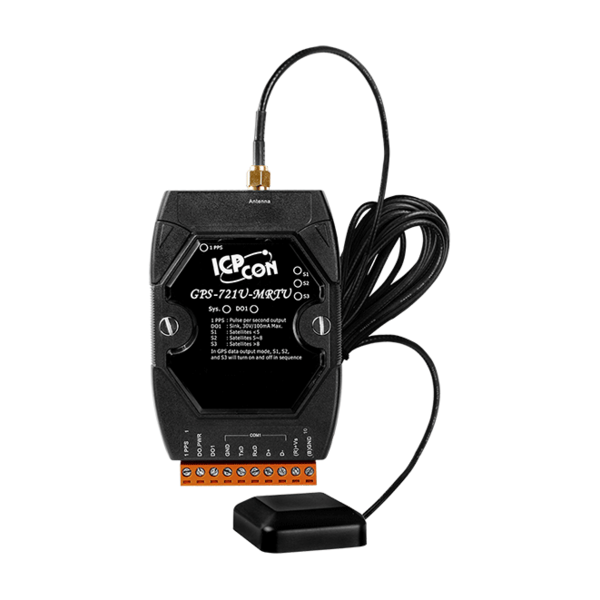

GPS-721-MRTU/GPS-721U-MRTU

제품명
GPS-721-MRTU/GPS-721U-MRTU
용도
원격 GPS 수신 모듈
특성
1 DO 및 1 PPS 출력, Modbus RTU 지원
제조사
ICPDAS(대만)



▪  32-채널 GPS 및 NMEA v0183 v3.01 지원 (전송 속도 9600bps)
▪  전송 속도(Baud RateE) 9600bps
▪  RS-485는 DCON 프로토콜 및 Modbus RTU 지원
▪  RS-232는 NMEA v0183 v3.01 형식 또는 DCON 또는  Modbus RTU 프로토콜 지원
▪  1-채널 DO, 1-채널 PPS (초당 1 펄스), 1 RS-485 포트, 1 RS-232 포트 내장
▪  PPS : 정확한 타임 키핑 및 시간 측정을 위한 100ms 펄스 출력/초
▪  10 ~ 30 VDC (역방향 극성 보호)
▪  다양한 시스템 LED 표시기
▪  DIN 레일 설계





GPS-721-MRTU/GPS-721U-MRTU는 ICP DAS사의 원격 GPS 수신기 모듈을 위한 새로운 GPS 솔루션인입니다. DCON 및 GPS 프로토콜을 사용하여 고감도, 저전력 소비 및 초소형 폼 팩터를 제공합니다. 이 강력한 제품은 가장 혹독한 환경에서도 뛰어난 감도와 뛰어난 성능을 제공합니다. GPS-721-MRTU/GPS-721U-MRTU는 사용자를 위해 1 채널 DO 1 채널 PPS를 추가로 제공합니다. PPS 신호는 정확한 시간 관리 및 시간 측정에 사용될 수 있습니다. PPS 기능을 시간 동기화 소스로서 다른 것과 결합 할 수 있습니다.

따라서 GPS-721-MRTU/GPS-721U-MRTU는 강력한 GPS 원격 모듈이자 RS232 인터페이스가 있는 범용 GPS 모듈이 될 수 있습니다. 또한 자동차 내비게이션, 개인 위치 및 내비게이션, 해양 내비게이션, 위성 시간 수정 등에 적용 할 수 있습니다.





▪  자동차 네비게이션
▪  개인 위치 및 탐색
▪  해양 네비게이션
▪  위성 시간 수정
▪  정확한 시간 관리 및 시간 측정



모델명 GPS-721-MRTU GPS-721U-MRTU
디지털 출력
출력 채널 1 (Sink)
출력 타입 Non-isolated Open Collector
출력 전류 100 mA
부하 전압  +5 VDC ~ +30 VDC
GPS 수신기
Chip MediaTek 솔루션 u-Blox 솔루션
추파수 L1 1575.42 MHz, C/A code L1 1575.42 MHz, C/A code
채널 지원 66 56
위치 정확도 Autonomous 3 m (2D RMS) 2.5 m
SBAS 2.5 m (보정 데이터의 정확성에 따라 다름) 2.0 m
최대 고도 <18,000 m <50,000 m
최대 속도 <515 m/s <500 m/s
획득 시간 Cold Start (Open Sky) = 33 s (typical) Cold Start (Open Sky) = 29 s (typical)
감광도(Sensitivity) Tracking Up to -165 dBm Up to -161 dBm
Cold start Up to -148 dBm Up to -148 dBm
프로토콜 지원 NMEA 0183 (Baudrate 9600 bps) NMEA 0183 (Baudrate 9600 bps)
GPS 출력
1 PPS 초당 펄스 출력 (기본 100 ms pulse/sec)
RS-232 인터페이스 GPS 정보 출력
LED 표시기
전원/통신 1 LED
GPS 3 LEDs
전원
보호 역극성 보호 (Power reverse polarity protection)
프레임 접지 보호 Yes
전압 공급  +10 VDC ~ +30 VDC (non-regulated)
소비 전력 2.5 W
기구
치수 (W x H x D) 72 mm x 117 mm x 35 mm
무게 200 g
하우징 플라스틱
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -40 °C ~ +80 °C
습도 5 ~ 95% RH, non-condensing





 GPS-721-MRTU CR GPS 수신기 및 1 DO, 1 PPS 출력 모듈 (RoHS), 5 m GPS Active 외부 안테나(ANT-115-03) 포함
 GPS-721U-MRTU CR GPS 수신기 및 1 DO, 1 PPS 출력 모듈 (RoHS), 5 m GPS Active 외부 안테나(ANT-115-03) 포함





 ANT-115-03 CR GPS Active 외부 안테나 (SMA Plug) (RoHS)
