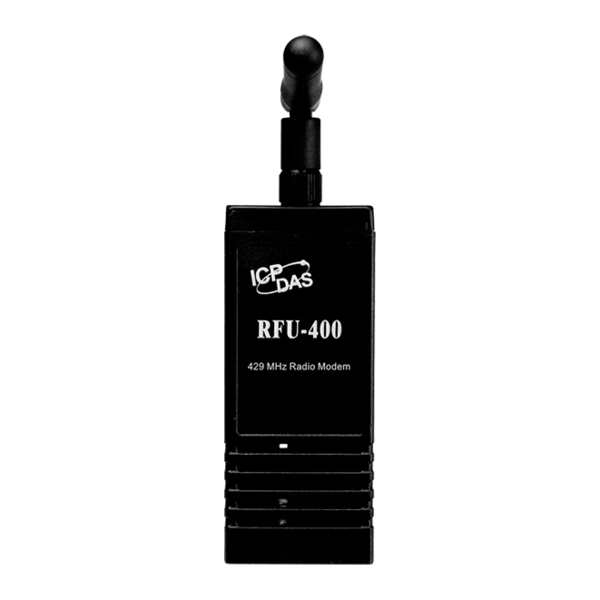

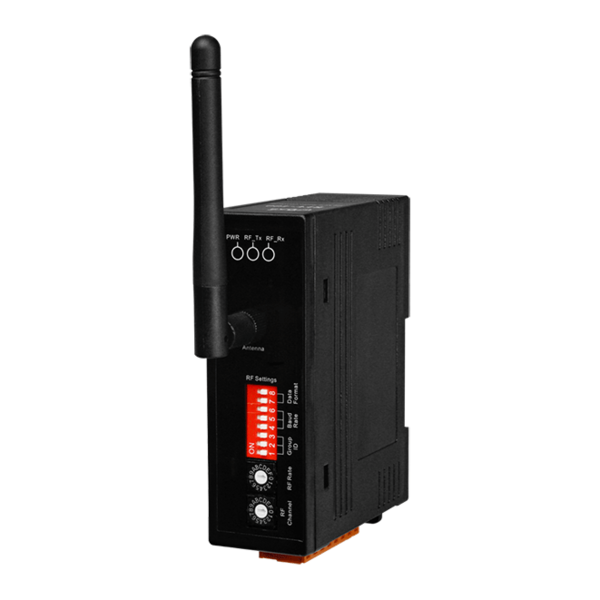

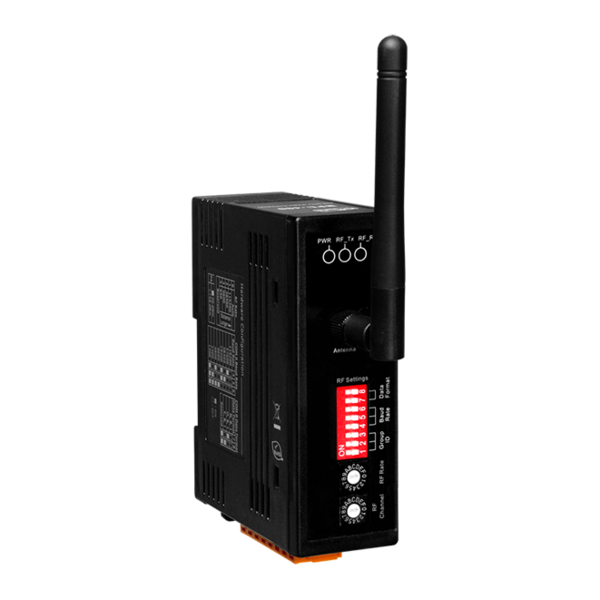

RFU-400 CR

제품명
RFU-400 CR
용도
무선 모뎀
특성
RS-232/RS-485 to 429 MHz Radio Modem
제조사
ICPDAS(대만)











RFU-400RS-232/RS-485 to 429MHz 무선 모뎀으로써, 429 MHz ISM 주파수 대역을 통해 RS-232/RS-485 장치에서 투명 모드(transparent mode)로 전송될 수 있는 RF 메시지로 데이터를 변환하는데 사용할 수 있습니다.
RFU-400은 RF 전송 속도 9600bps에서 1000m(1km)의 최대 가시 거리(LOS) 전송을 제공합니다. 열악한 환경에서 발생할 수있는 간섭을 극복하기 위해서, RFU-400을 사용하면 RF 전송 전송 속도를 최소 650bps로 구성 할 수 있고 모뎀이 노이즈 및 기타 간섭에 저항하는 기능이 향상됩니다. 또한, RF 채널과 그룹 ID는 조정 가능하므로 2개의 RFU-400 네트워크가 인접해 있을 때 발생하는 간섭을 피하려고 할 때 유용합니다. 다른 RFU-400 네트워크를 구별하고 제어하기 위해 16개의 RF 채널과 8개의 그룹 ID를 구성 할 수 있습니다. 이러한 구성 매개 변수의 대부분은 로터리 스위치와 DIP 스위치를 조합하여 조정할 수 있으므로 RFU-400 모뎀을 교체해야하는 경우 시스템을 유지 관리하는 간단한 방법을 제공합니다.





▪  429/433 MHz 무선 주파수
▪  16개의 RF 채널
▪  4 RF 전송 속도
▪  RF 전력을 향상시키는데 사용할 수 있는 PA 스위치 포함
▪  9600bps의 RF 전송 속도에서 최대 1000 미터의 무선 가시 거리(
Wireless Line Of Sight) 전송 범위
▪  투명한 전송 모드(
Transparent transmission mode)
▪  RS-232 및 RS-485 인터페이스 모두에 대해 1200 ~ 115200 bps의 전송 속도 제공
▪  ESD 보호 : 접점 +/- 4kV
▪  절연 : DC-to-DC의 경우 3000 VDC, 포토 커플러(Photocoupler)를 사용 2500Vrms
▪  DIN 레일 장착 가능
▪  작동 온도 : -25 °C ~ +75 °C





모델명 RFU-400 RFU-433
RF 인터페이스
Radio 주파수  429.1750 ~ 429.9250 MHz
 433.1000 ~ 434.6000 MHz
433.1000 ~ 434.6000 MHz
전송 속도 115200 bps ~ 650 bps 57600 bps ~ 650 bps
전송 전력 최대 19 dBm 기본 10 dBm, 최대 19 dBm
안테나 0 dBi Omni directional
전송 거리 (LoS) 1000 미터 (at 9600 bps RF Rate and 19 dBm Tx Power) 500 미터(at 9600 bps RF Rate and 10 dBm Tx Power)
Group ID 0 ~ 7
프로토콜 Transparent transmit
임시 버퍼 크기 512 Bytes

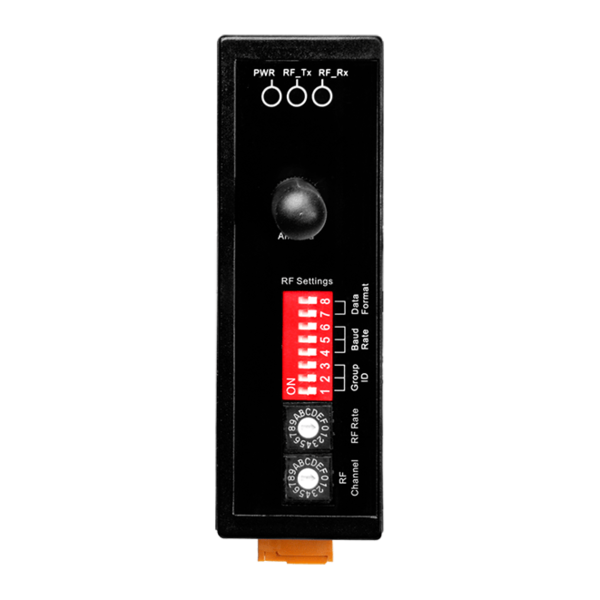

구성 로터리(Rotary) 및 딥 스위치(DIP switch)
리피터 모드 Support 1 hop

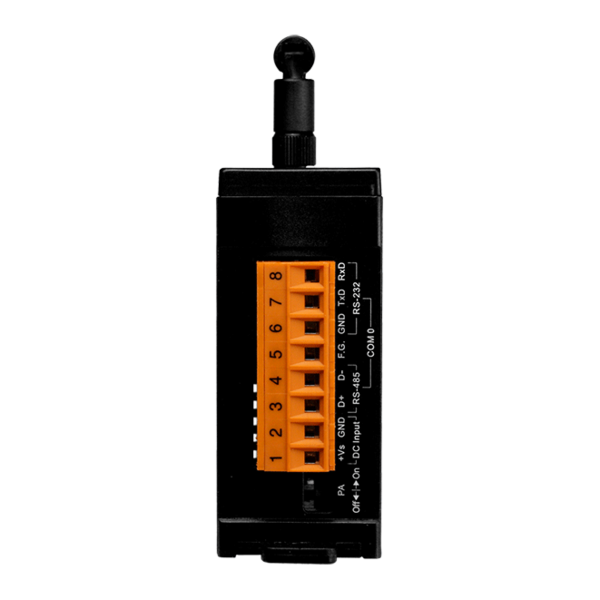

COM 포트 인터페이스
RS-232 TxD, RxD and GND
RS-485 D+, D- ; 3000 VDC for DC-to-DC
전송 속도 (bps) 1200 ~ 115200
Data Format N81, E81, O81
LED 표시기
RF_Tx Green
RF_Rx Yellow
PWR Red
절연(Isolation)
모듈 내부 절연 2500 Vrms for photocoupler (RS-485/RS-232 side)
EMS 보호
ESD +/- 4 kV 접점
EFT +/- 1 kV
Surge +/- 1 kV
전원
전압 입력 범위 +10 VDC ~ +30 VDC
소비 전력 1 W (최대)
기구
가연성 난연성 재질
치수 (W x L x H) 108 mm x 84 mm x 33 mm ( not include antenna )
안테나 치수 (L x Ø) 108 mm x 10 mm
설치 DIN-Rail
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +80 °C
습도 10 ~ 90% RH, Non-condensing





 RFU-400 CR * Asia Only      RS-232/RS485 to 429 MHz Radio 모뎀 (RoHS)
 RFU-433 CR RS-232/RS-485 to 433 MHz Radio 모뎀 (RoHS)





 ANT-104-01 0 dBi 400 MHz 외부 안테나 (for RFU-400)
 ANT-104-02 0 dBi 400 MHz 외부 안테나 (for RFU-433)
 3S001-2 RG58A/U 1 미터 길이 SMA male to SMA Female (for RFU-400)
 3S001-1                      RG58A/U 1 미터 길이 RP-SMA male to RP-SMA Female (for RFU-433)
