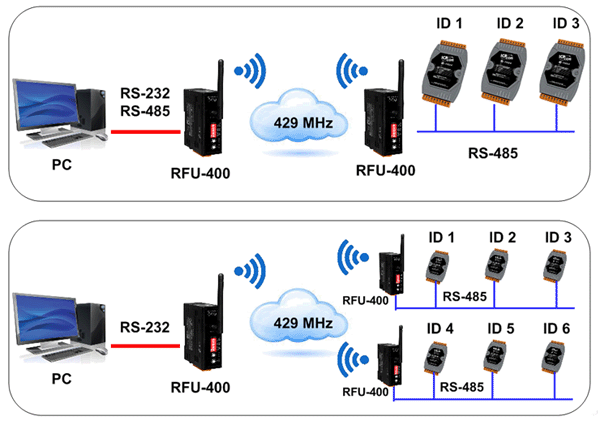

RFU-400은 RS-232/RS-485 to 429MHz 무선 모뎀으로써, 429 MHz ISM 주파수 대역을 통해 RS-232/RS-485 장치에서 투명 모드(transparent mode)로 전송될 수 있는 RF 메시지로 데이터를 변환하는데 사용할 수 있습니다.
RFU-400은 RF 전송 속도 9600bps에서 1000m(1km)의 최대 가시 거리(LOS) 전송을 제공합니다. 열악한 환경에서 발생할 수있는 간섭을 극복하기 위해서, RFU-400을 사용하면 RF 전송 전송 속도를 최소 650bps로 구성 할 수 있고 모뎀이 노이즈 및 기타 간섭에 저항하는 기능이 향상됩니다. 또한, RF 채널과 그룹 ID는 조정 가능하므로 2개의 RFU-400 네트워크가 인접해 있을 때 발생하는 간섭을 피하려고 할 때 유용합니다. 다른 RFU-400 네트워크를 구별하고 제어하기 위해 16개의 RF 채널과 8개의 그룹 ID를 구성 할 수 있습니다. 이러한 구성 매개 변수의 대부분은 로터리 스위치와 DIP 스위치를 조합하여 조정할 수 있으므로 RFU-400 모뎀을 교체해야하는 경우 시스템을 유지 관리하는 간단한 방법을 제공합니다.
▪ 429/433 MHz 무선 주파수
▪ 16개의 RF 채널
▪ 4 RF 전송 속도
▪ RF 전력을 향상시키는데 사용할 수 있는 PA 스위치 포함
▪ 9600bps의 RF 전송 속도에서 최대 1000 미터의 무선 가시 거리(Wireless Line Of Sight) 전송 범위
▪ 투명한 전송 모드(Transparent transmission mode)
▪ RS-232 및 RS-485 인터페이스 모두에 대해 1200 ~ 115200 bps의 전송 속도 제공
▪ ESD 보호 : 접점 +/- 4kV
▪ 절연 : DC-to-DC의 경우 3000 VDC, 포토 커플러(Photocoupler)를 사용 2500Vrms
▪ DIN 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
모델명 | RFU-400 | RFU-433 |
RF 인터페이스 | ||
Radio 주파수 | 429.1750 ~ 429.9250 MHz 433.1000 ~ 434.6000 MHz |
433.1000 ~ 434.6000 MHz |
전송 속도 | 115200 bps ~ 650 bps | 57600 bps ~ 650 bps |
전송 전력 | 최대 19 dBm | 기본 10 dBm, 최대 19 dBm |
안테나 | 0 dBi Omni directional | |
전송 거리 (LoS) | 1000 미터 (at 9600 bps RF Rate and 19 dBm Tx Power) | 500 미터(at 9600 bps RF Rate and 10 dBm Tx Power) |
Group ID | 0 ~ 7 | |
프로토콜 | Transparent transmit | |
임시 버퍼 크기 | 512 Bytes | |

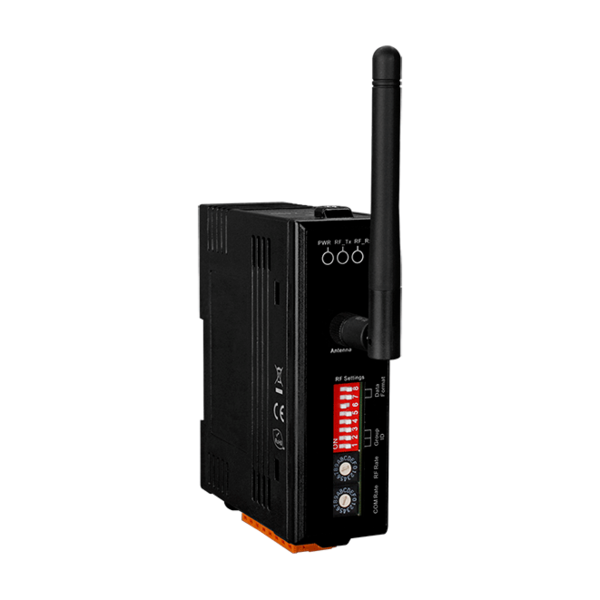

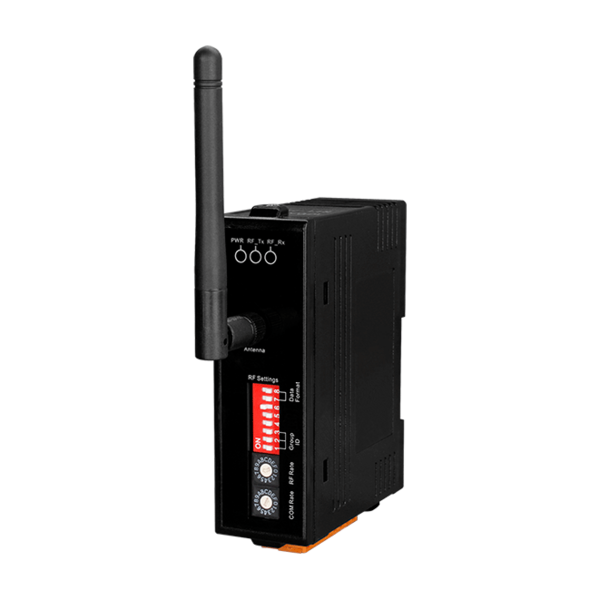

구성 | 로터리(Rotary) 및 딥 스위치(DIP switch) | |
리피터 모드 | Support 1 hop | |
COM 포트 인터페이스 | ||

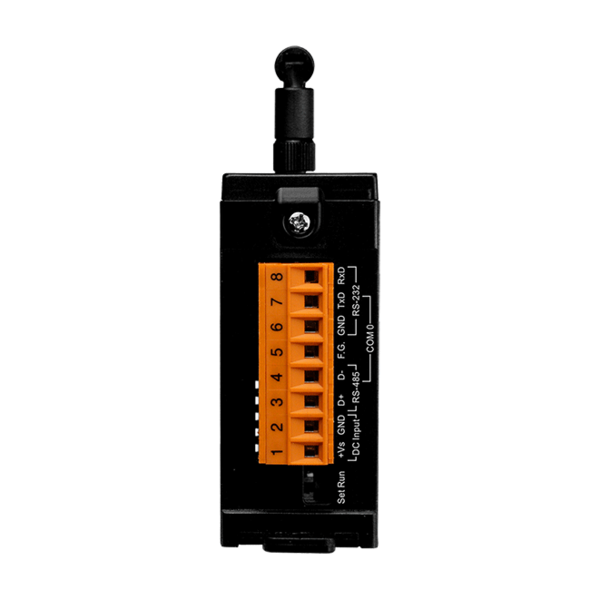

RS-232 | TxD, RxD and GND | |
RS-485 | D+, D- ; 3000 VDC for DC-to-DC | |
전송 속도 (bps) | 1200 ~ 115200 | |
Data Format | N81, E81, O81 | |
LED 표시기 | ||
RF_Tx | Green | |
RF_Rx | Yellow | |
PWR | Red | |
절연(Isolation) | ||
모듈 내부 절연 | 2500 Vrms for photocoupler (RS-485/RS-232 side) | |
EMS 보호 | ||
ESD | +/- 4 kV 접점 | |
EFT | +/- 1 kV | |
Surge | +/- 1 kV | |
전원 | ||
전압 입력 범위 | +10 VDC ~ +30 VDC | |
소비 전력 | 1 W (최대) | |
기구 | ||
가연성 | 난연성 재질 | |
치수 (W x L x H) | 108 mm x 84 mm x 33 mm ( not include antenna ) | |
안테나 치수 (L x Ø) | 108 mm x 10 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 °C ~ +75 °C | |
보관 온도 | -30 °C ~ +80 °C | |
습도 | 10 ~ 90% RH, Non-condensing |
RFU-400 CR * Asia Only | RS-232/RS485 to 429 MHz Radio 모뎀 (RoHS) |

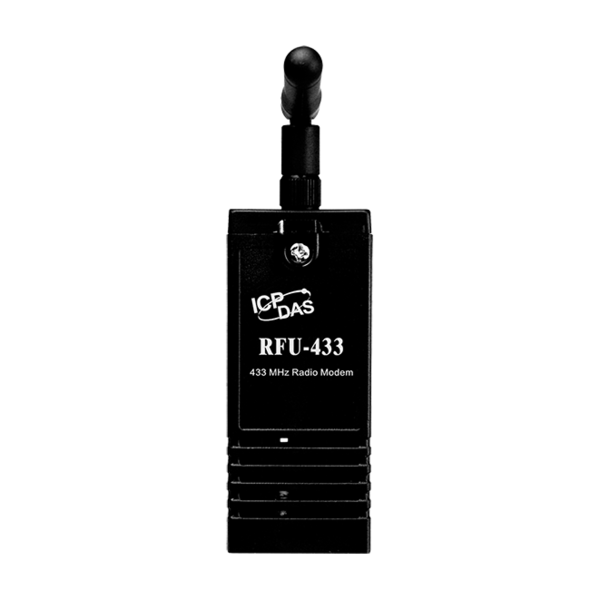

RFU-433 CR | RS-232/RS-485 to 433 MHz Radio 모뎀 (RoHS) |
ANT-104-01 | 0 dBi 400 MHz 외부 안테나 (for RFU-400) |
ANT-104-02 | 0 dBi 400 MHz 외부 안테나 (for RFU-433) |
3S001-2 | RG58A/U 1 미터 길이 SMA male to SMA Female (for RFU-400) |
3S001-1 | RG58A/U 1 미터 길이 RP-SMA male to RP-SMA Female (for RFU-433) |
