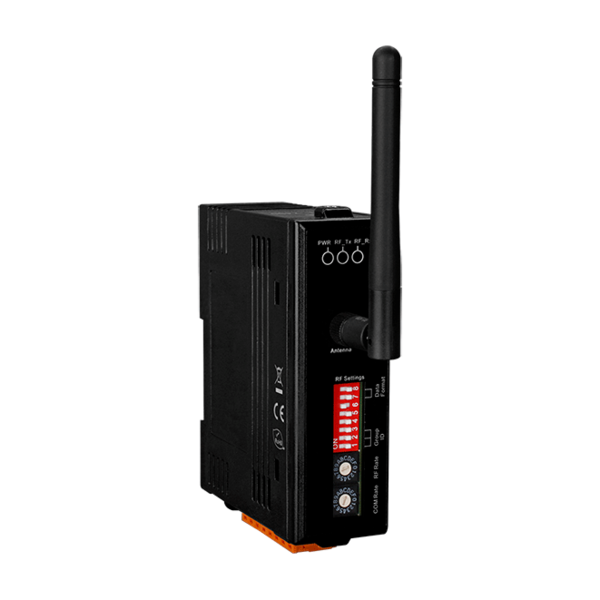

RFU-2400 CR

제품명
RFU-2400 CR
용도
무선 모뎀
특성
2.4 GHz RS-232/RS-485 Wireless Modem
제조사
ICPDAS(대만)

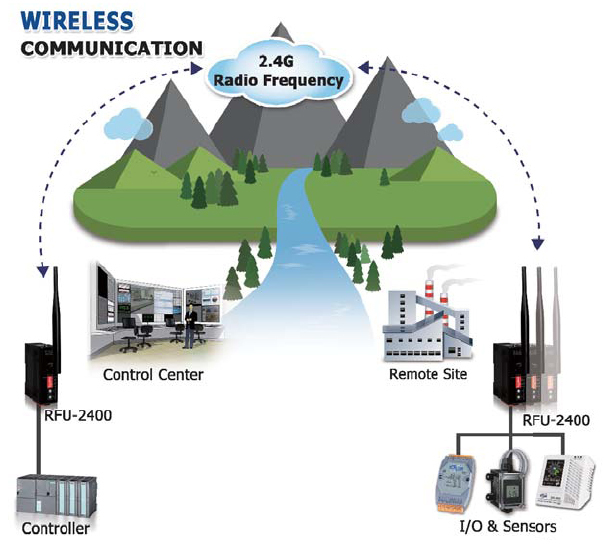

RFU-2400은 2.4GHz 무선 주파수 모뎀(radio frequency modem)으로써, RS-232 및 RS-485 포트 인터페이스를 제공합니다. 시리얼 및 무선 형식 간에 신호를 변환하는 무선 브리지 역할을 하도록 설계되었으며 물리적 배선 배치가 불편한 경우의 애플리케이션에 적합합니다. RFU-2400을 사용하면 무선 통신을 통해 호스트와 다양한 원격 센서 간에 저렴한 비용으로 데이터 수집 및 제어 애플리케이션을 쉽게 구축 할 수 있습니다.

RFU-2400은 IEEE 802.15.4 표준을 기반으로 하는 확산 스펙트럼 무선 주파수(RF) 모뎀입니다. IEEE 802.15.4 표준은 2405MHz와 2480MHz 사이의 전송 주파수 범위를 사용하는 ISM 대역에서 작동합니다. 총 16개의 채널을 사용할 수 있으며 각각 5MHz의 채널 분리가 가능합니다. 전이중(full-duplex) 통신을 허용하는 P2P 모드(Peer-to-Peer mode)와 멀티 지점 통신에서 반이중(half-duplex) 기능을 허용하는 브로드캐스트 모드(Broadcast mode)를 포함하여 두 가지 작동 모드도 지원됩니다.





▪  ISM 2.4 GHz 작동 주파수
▪  DSSS (Direct Sequence Spread Spectrum) RF 기술
▪  최대 700m의 무선 전송 범위 (기본값)
▪  RS-232 / RS-485 인터페이스 지원
▪  최대 115200 bps의 반이중(Half-duplex) 통신
▪  최대 57600 bps의 전이중(Full-duplex) 통신
▪  하드웨어 구성을위한 완전 외부 스위치
▪  Surge 및 ESD 보호
▪  DIN 레일 장착 가능





무선
 (Wireless)
Wireless
조정(Modulation) OQPSK (Offset Quadrature Phase-shift Keying)
확산 스펙트럼 DSSS (Direct-Sequence Spread Spectrum)
채널 16
감도 -96 dBm
전송 전력 11 dBm (Default): 19 dBm (Max.)
안테나 2.4G - 5 dBi Omnidirectional Ante
전송 범위 700 m (Typical) (For Russia limitation less 400 meters)
하드웨어
 (Hardware)
COM0
COM 0 RS-232 TxD, RxD and GND
RS-485 DATA+, DATA-; Internal ASIC Self-tuner; Non-isolated
전송 속도 Full-duplex 2400 to 57600 bps
Half-duplex 2400 to 115200 bps
Data Format N81, O81, E81, N82
Buffer 2560 Bytes

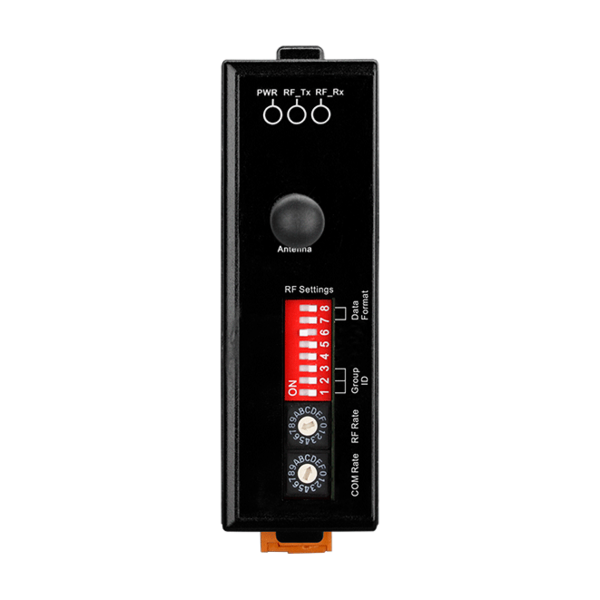

LED 표시기
Green RF TxD 상태
Yellow RF RxD 상태
Red 전원 상태
전원
EMS 보호 ESD, Surge, EFT and Hi-Pot
전압 공급  +10 VDC ~ +30 VDC
소비 전력 1 W (최대.)

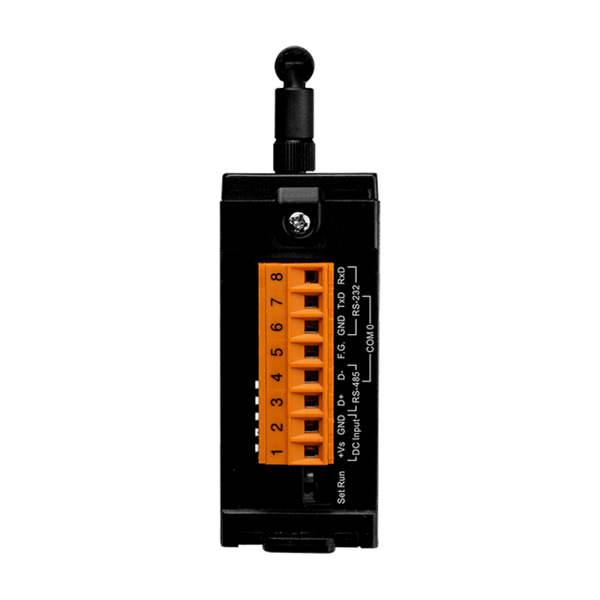

연결부 8-핀 5.08 mm 탈착식 터미널 블록
기구
케이스 플라스틱
가연성 UL 94V-0 난연성 재질
치수 (L x W x H) 108 mm x 84 mm x 33 mm
설치 DIN-Rail
환경
작동 온도 -25 ~ +75 °C
보관 온도 -40 ~ +80 °C
습도 0 ~ 90% RH, Non-condensing





 RFU-2400 CR 2.4 GHz RS-232/RS-485 Wireless Modem (RoHS)





 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 외부 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA (male) to RP-SMA (female)
