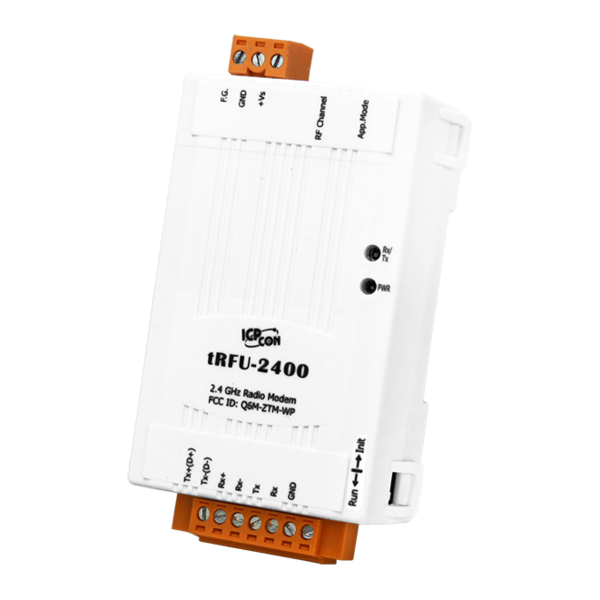

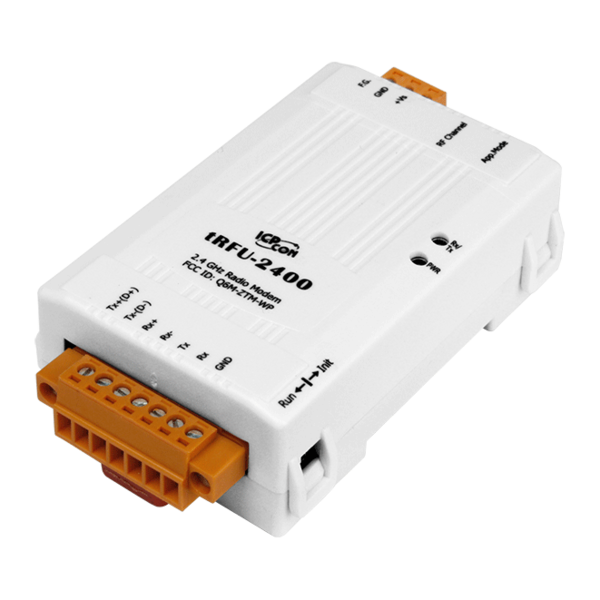

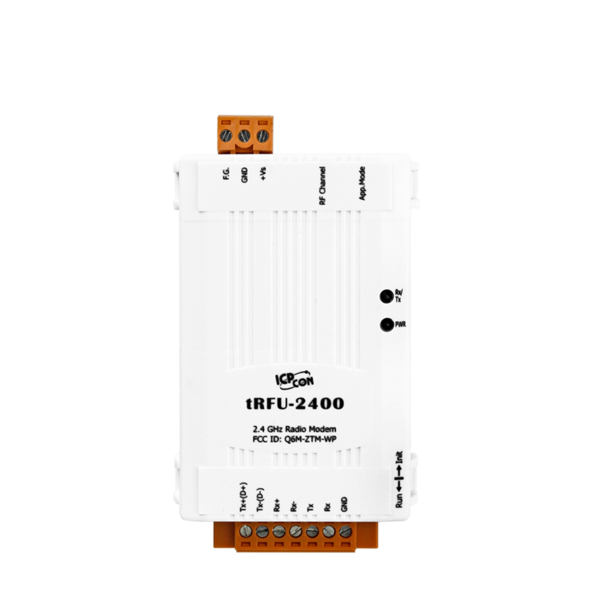

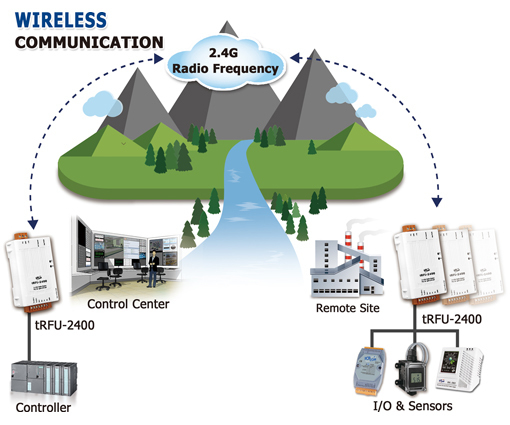

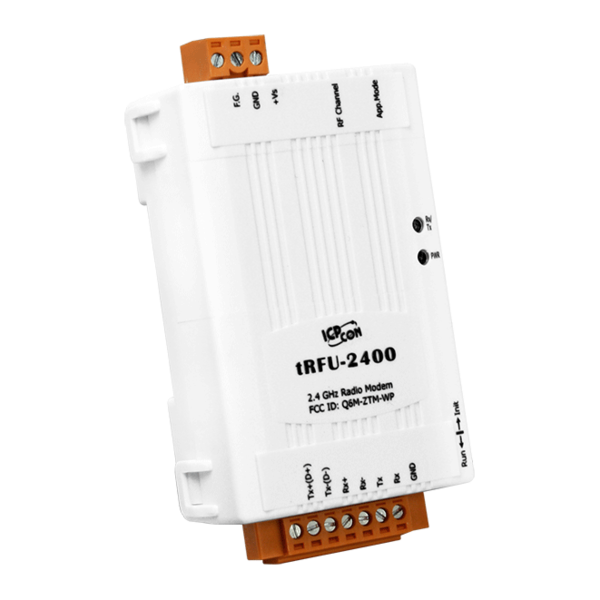

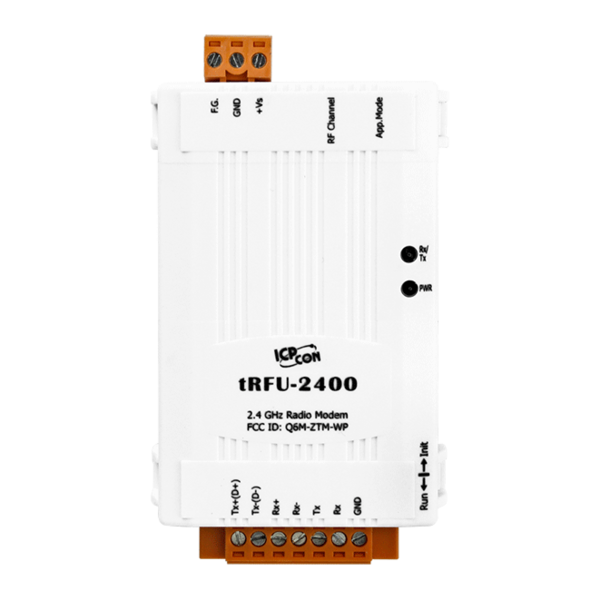

tRFU-2400은 2.4GHz 무선 주파수 모뎀(radio frequency modem)으로써, RS-232/RS-485/RS-485 포트 인터페이스를 제공합니다. 시리얼 및 무선 형식 간에 신호를 변환하는 무선 브리지 역할을 하도록 설계되었으며 물리적 배선 배치가 불편한 경우의 애플리케이션에 적합합니다. RFU-2400을 사용하면 무선 통신을 통해 호스트와 다양한 원격 센서 간에 저렴한 비용으로 데이터 수집 및 제어 애플리케이션을 쉽게 구축 할 수 있습니다.
tRFU-2400은 IEEE 802.15.4 표준을 기반으로 하는 확산 스펙트럼 무선 주파수(RF) 모뎀입니다. IEEE 802.15.4 표준은 2405MHz와 2480MHz 사이의 전송 주파수 범위를 사용하는 ISM 대역에서 작동합니다. 총 16개의 채널을 사용할 수 있으며 각각 5MHz의 채널 분리가 가능합니다. 전이중(full-duplex) 통신을 허용하는 P2P 모드(Peer-to-Peer mode)와 멀티 지점 통신에서 반이중(half-duplex) 기능을 허용하는 브로드캐스트 모드(Broadcast mode)를 포함하여 두 가지 작동 모드도 지원됩니다.
▪ ISM 2.4 GHz 작동 주파수
▪ DSSS (Direct Sequence Spread Spectrum) RF 기술
▪ 최대 180m의 무선 전송 범위 (기본값)
▪ RS-232/RS-485/RS-422 인터페이스 지원
▪ 최대 115200 bps의 반이중(Half-duplex) 통신
▪ 최대 57600 bps의 전이중(Full-duplex) 통신
▪ 하드웨어 구성을위한 완전 외부 스위치
▪ Surge 및 ESD 보호
▪ DIN 레일 장착 가능
무선 (Wireless) |
Wireless | ||
조정(Modulation) | OQPSK (Offset Quadrature Phase-shift Keying) | ||
확산 스펙트럼 | DSSS (Direct-Sequence Spread Spectrum) | ||
채널 | 16 | ||
감도 | -97 dBm | ||
전송 전력 | 11 dBm (기본): 17 dBm (최대) | ||
안테나 | 2.4G - 3 dBi Omnidirectional Ante | ||
전송 범위 | 180 m (Typical) | ||
하드웨어 (Hardware) |
COM0 | ||
COM 0 | RS-232 | TxD, RxD and GND | |
RS-485 | DATA+, DATA-; Internal ASIC Self-tuner; Non-isolated | ||
RS-422 | TxD+, TxD-, RxD+, RxD | ||
전송 속도 | Full-duplex | 2400 to 57600 bps | |
Half-duplex | 2400 to 115200 bps | ||
Data Format | N81, O81, E81, N82 | ||
Buffer | 2560 Bytes | ||
LED 표시기 | |||
Green | Rx/Tx | ||
Yellow | 전원 상태 | ||
전원 | |||
EMS 보호 | ESD, Surge, EFT and Hi-Pot | ||
전압 공급 | +10 VDC ~ +30 VDC | ||
소비 전력 | 0.4 W (최대) | ||
기구 | |||
케이스 | 플라스틱 | ||
가연성 | UL 94V-0 난연성 재질 | ||
치수 (L x W x H) | 108 mm x 84 mm x 33 mm | ||
설치 | DIN-Rail | ||
환경 | |||
작동 온도 | -25 ~ +75 °C | ||
보관 온도 | -40 ~ +80 °C | ||
습도 | 0 ~ 90% RH, Non-condensing |
tRFU-2400 CR | 2.4 GHz RS-232/RS-485/RS-422 Wireless Modem (RoHS) |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) |
외부 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA (male) to RP-SMA (female) |
