CAN bus 기반의 DeviceNet은 산업 자동화를 위한 세계 최고의 장치 수준 네트워크 중 하나입니다. 실제로 독립 산업 분석 보고서에 따르면 설문 조사에 참여한 최종 사용자의 40 % 이상이 다른 네트워크보다 DeviceNet을 선택합니다.

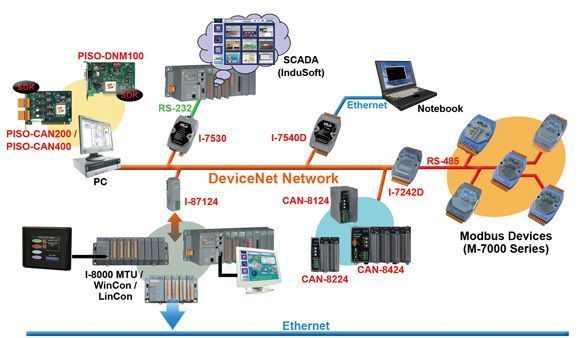

ICP DAS사는 PCI 인터페이스 카드, 게이트웨이, DeviceNet IO 및 ICP DAS사의 PAC를위한 DeviceNet 모듈 (WinPAC/WinCon/LinCon/I-8000의 주요 제어 장치)을 포함하여 CAN 기반 DeviceNet 프로토콜 제품을 몇 년 동안 개발해 왔습니다. 또한, 고객이 다양한 DeviceNet 네트워크 기술 문제를 해결하도록 하고, 사용자에게 DeviceNet 솔루션을 제공 할 수 있습니다. ICP DAS사는 전 세계에서 DeviceNet 컨퍼런스, 전시 및 교육 과정을 개최하고 있습니다.







■  Pre-Defined Master Slave Connection Set (사전에 정의된 마스트 슬레이브 연결 설정)

IDENTIFIER BITS IDENTITY HEX
10 9 8 7 6 5 4 3 2 1 0
0 Group 1
Message ID
Source MAC ID Group 1 Messages
0 1 1 0 1 Source MAC ID Slave’s I/O Change of State or Cyclic Message
0 1 1 1 0 Source MAC ID Slave’s I/O Bit–Strobe Response Message
0 1 1 1 1 Source MAC ID Slave’s I/O Poll Response Message
1 0 MAC ID Group 2
Message ID
Group 2 Messages
1 0 Source MAC ID 0 0 0 Master’s I/O Bit–Strobe Command Message
1 0 Source MAC ID 0 0 1 Reserved of Master’s Use -- Use id TBD
1 0 Source MAC ID 0 1 0 Master’s Change of State/Cyclic Acknowledge Message
1 0 Source MAC ID 0 1 1 Slave’s Explicit Response Messages
1 0 Destination MAC ID 1 0 0 Master’s Connected Explicit Request Messages
1 0 Destination MAC ID 1 0 1 Master’s I/O Poll Cmd/Cha of State/Cyclic Message
1 0 Destination MAC ID 1 1 0 Group 2 Only Unconnected Explicit Request Messages
1 0 Destination MAC ID 1 1 1 Duplicate MAC ID Check Messages



■  DeviceNet 메시지 그룹

IDENTIFIER BITS ID 사용
(IDENTITY USAGE)
16 진수 범위
(HEX RANGE)
10 9 8 7 6 5 4 3 2 1 0
0 Group 1
Message ID
Source MAC ID Group 1 Messages 000–3ff
1 0 MAC ID Group 2
Message ID
Group 2 Messages 400–5ff
1 1 Group 3
Message ID
Source MAC ID Message Group 3 600-7bf
1 1 1 1 1 Group 4 Message ID Group 4 Messages 7c0–7ef



■  Remote I/O Memory map (원격 I/O 메모리 맵)

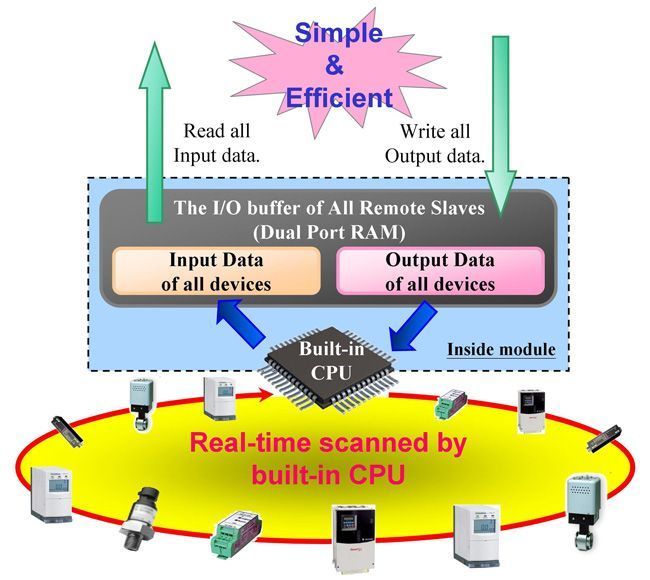

"입력 영역"과 "출력 영역"의 두 가지 메모리 영역이 있습니다. 모든 DeviceNet 슬레이브의 입력 데이터는 DeviceNet 마스터 스캔 엔진에 의해 "입력 영역"에 저장됩니다. 반대로 이러한 DeviceNet 슬레이브의 출력 데이터는 "출력 영역"에 있습니다. 다음 그림을 참조하십시오.





사용자는 PISO-DNM100U 또는 I-8124W와 같은 DeviceNet 마스터 모듈의 "입력 영역"에서 대량 데이터를 읽을 수 있습니다. 이 대량 데이터에는 여러 기기의 입력 상태가 포함됩니다. 원격 DeviceNet 슬레이브의 입력 상태 중 하나가 변경되면 "입력 영역"에 있는 해당 데이터가 즉시 변경됩니다. 반대로 “출력 영역”에는 여러 장치의 출력 데이터가 포함됩니다. 사용자는“출력 영역”에 있는 해당 데이터를 변경하여 특정 장치의 출력 값을 변경할 수 있습니다.
