PROFIBUS (Process Field Bus)는 자동화 기술에서 필드 버스(filedbus) 통신의 표준이며, BMBF (독일 교육 연구부)에서 처음으로 홍보했습니다(1989). 2009년 말까지 3,100 만 대 이상의 장치가 설치된 세계에서 가장 성공적인 필드 버스입니다. 이 중 540 만 대가 프로세스 산업 현장에 있었습니다.
오늘날 사용중인 PROFIBUS에는 두 가지 변형이 있습니다.
가장 일반적으로 사용되는
PROFIBUS DP와 조금 덜 사용되고 있는 PROFIBUS PA가 있습니다.
ICP DAS사는 몇 년 동안 다양한 PROFIBUS DP 슬레이브 제품을 개발해 왔습니다. 당사는 고객에게 컨버터, 게이트웨이 및 원격 I/O를 제공하고 기술 문제를 해결하도록 도와줄 것입니다.





■  PROFIBUS DP (분산형 주변 장치)
생산 (공장) 자동화 애플리케이션에서 중앙 컨트롤러를 통해 센서와 액추에이터를 작동하는 데 사용됩니다.



■  PROFIBUS PA (프로세서 자동화)
프로세스 자동화 애플리케이션에서 프로세스 제어 시스템을 통해 측정 장비를 모니터링하는 데 사용됩니다.
폭발/위험 지역에서 사용하도록 설계되었습니다.



■  PROFIBUS DP 소개
PROFIBUS DP는 공장 자동화를 중점적으로 하며 RS-485 전송 기술을 사용합니다. DP는 BUS MASTER와 할당 된 SLAVE 장치간에 간단하고 빠르고 주기적이며 결정적인 프로세스 데이터 교환입니다. DP-V0으로 지정된 원래 버전은 DP-V1 버전을 포함하도록 확장되어 마스터와 슬레이브 간의 비 주기적 데이터 교환을 제공합니다. 등시성 버스 사이클
(isochronous bus cycle)과 직접 슬레이브 간 통신을 제공하는 추가 버전 DP-V2도 사용할 수 있습니다.

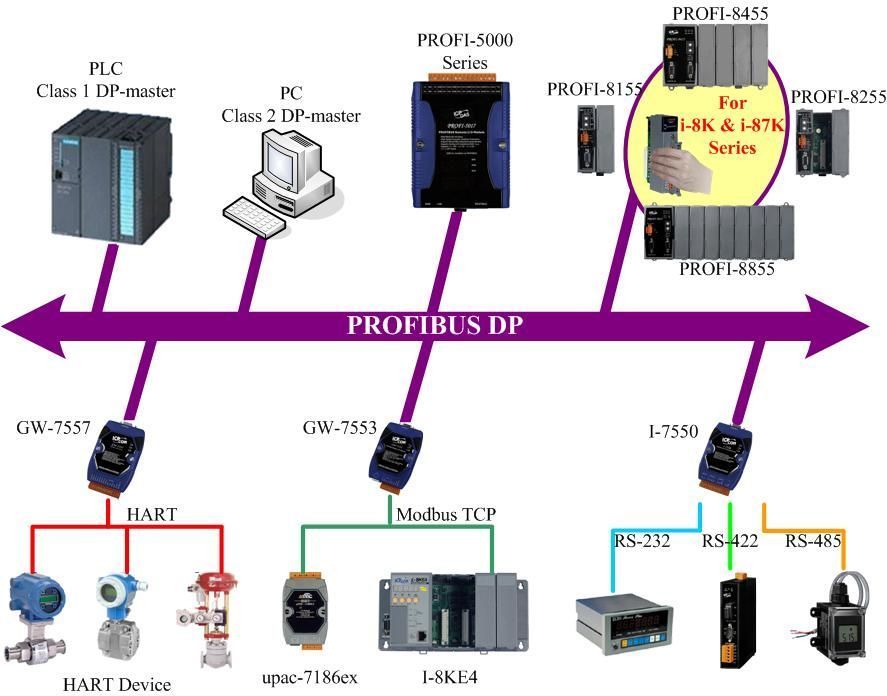

클래스 1 마스터
▪  중앙 프로그램 가능 컨트롤러 (PLC)
▪  연결된 슬레이브와 I / O 데이터 교환
▪  전송 속도를 결정합니다 (슬레이브가이 속도를 자동 감지)
▪
마스터 간의 토큰 전송을 관리합니다. 간격 시간 동안 다른 마스터를 감지

클래스 2 마스터

▪  진단, 구성 또는 시작 도구 (노트북, PC, 프로그래밍 콘솔)
▪  한 번에 하나의 슬레이브 만 제어 할 수 있습니다
▪  슬레이브에 대한 쓰기 액세스 권한이 없습니다
▪  GSD 파일이 없습니다

Slave
마스터 요청에 대해서만 응답하고 메시지를 승인 할 수있는 수동 스테이션. 슬레이브는 버스 제어 권한이 없습니다
GSD 파일은 마스터 OSI 모델의 슬레이브를 정의합니다.

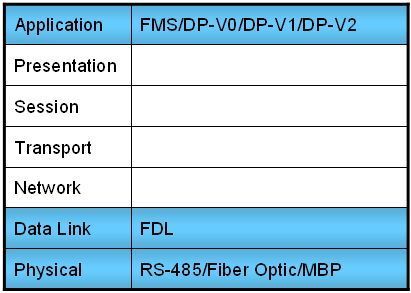

OSI 모델




DSD
GSD는 읽을 수 있는 ASCII 텍스트 파일이며 통신을 위한 일반 및 장치 별 사양을 모두 포함합니다. 각 항목은 장치에서 지원하는 기능을 설명합니다. 구성 도구는 GSD에서 장치 식별, 조정 가능한 매개 변수, 해당 데이터 유형 및 장치 구성에 허용 된 한계 값을 읽습니다





  전송속도 최대 12 Mbit/s
  Slave당 최대 244 byte 입력 및  244 byte 출력
▪   Master와 Slave 사이에 빠른 주기걱 데이터 통신
  Slave 구성 및 파라미터는 GSD 파일로 Master로 부터 설정
  다중 Mseter 시스템 허용
▪   124개 Slave를 데이터 교환(Date Exchange)에 넣을 수 있음
  한 개의 세그먼트에 32개의 스테이션


전송속도
Baudrate (Kbit/s)
9.6 19.2 45.45 93.75 187.5 500 1500 3000 6000 12000
세그먼트 길이
(m)
1200 1200 1200 1200 1000 400 200 100 100 100
