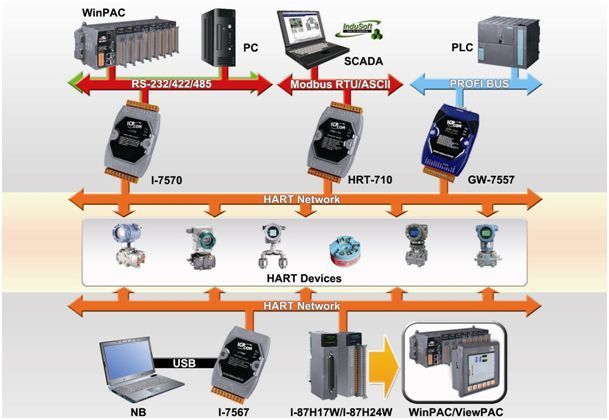

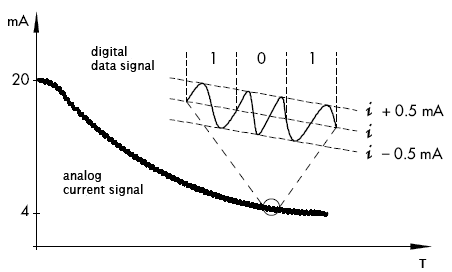

HART (Highway Addressable Remote Transducer) 프로토콜은 Bell 202 FSK (Frequency Shift Keying) 표준을 사용하여 아래 그림과 같이 4-20mA 루프 전류에서 디지털 통신 신호를 중첩합니다. HART는 4-20mA 신호를 방해하지 않고 1200bps로 통신하며 호스트 응용 프로그램 (마스터)이 스마트 필드 장치에서 디지털 정보를 송수신 할 수 있습니다. 4-20mA 신호는 가장 빠르고 신뢰할 수 있는 산업 표준의 기본적(primary) 측정 값을 전달합니다. 디지털 신호는 장치 상태, 진단, 추가 측정 또는 계산 된 값 등을 포함한 추가 장치 정보에 사용될 수 있습니다. 따라서 아날로그 및 디지털 정보를 포함하는 HART 통신은 사용하기 쉽고 구성하기 쉬운 저비용의 매우 강력한 완벽한 현장 통신 솔루션을 제공합니다.






HART는 최대 2개의 마스터 (primary 및 secondary)를 제공하는 마스터(master)/슬레이브(slave) 프로토콜이며, 휴대용 처럼 2차 마스터(secondary master)를 사용하여 HART bus의 정보를 모니터링/제어 할 수 있습니다. HART는 스마트 필드 기기 및 중앙 제어 또는 모니터링 시스템과 정보를 주고 받는 지점 간 또는 멀티 드롭과 같은 다양한 모드에서 사용할 수 있습니다. 다음은 두 가지 주요 HART 작동 모드에 대한 설명입니다.



■  Peer-to-Peer mode (analog/digital)
이 모드에서 아날로그 및 디지털 정보를 동시에 통신 할 수 있습니다. 4-20mA 전류와 디지털 신호는 모두 HART 기기의 유효한 출력 값입니다. HART 기기의 폴링 주소는 "0"으로 설정해야 하며 하나의 HART 기기만 HART bus에 배치 할 수 있습니다. 단일 슬레이브 장치가 표준 HART 응답 메시지를 지속적으로 브로드 캐스트 할 수 있는 선택적인 "burst"통신 모드를 피어 투 피어(peer-to-peer) 구성에 사용할 수 있으며 더 높은 업데이트 속도가 가능합니다.



■  Muti-drop mode(digital)

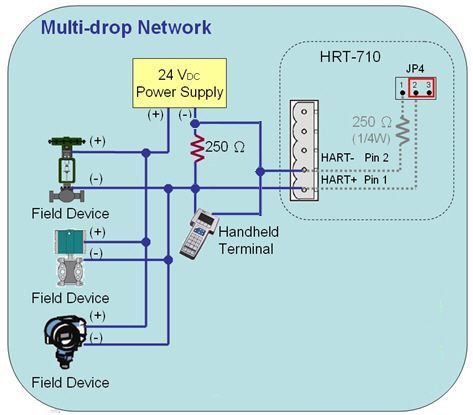

이 모드에서는 디지털 신호만 사용할 수 있으며, 아날로그 루프 전류는 4mA로 고정됩니다. HART bus에는 최대 15개의 계측기를 보유 할 수 있습니다. 기기의 폴링 주소는 1~15 이고 각 기기에는 고유한 주소가 필요합니다.





▪   HART 프로토콜은 풍부한 추가 정보(변수,진단,교정 등)에 대한 액세서를 제공합니다.
▪   HART는 향상된 현장 커뮤니케이션을 위한 무위험 솔루션(NO RIST Solution)입니다.
▪   표준 4~20 mA 배선과 호환
▪   디지털 데이터 의 동시 전송
▪   매우 정확하고 강력한 프로토콜을 통해 위험 감소
▪   유지 보수 비용 절감
▪   조정 준수 향상





■  HDS (HART Device Simulator)

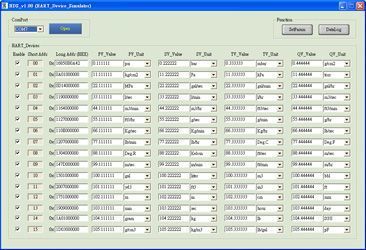

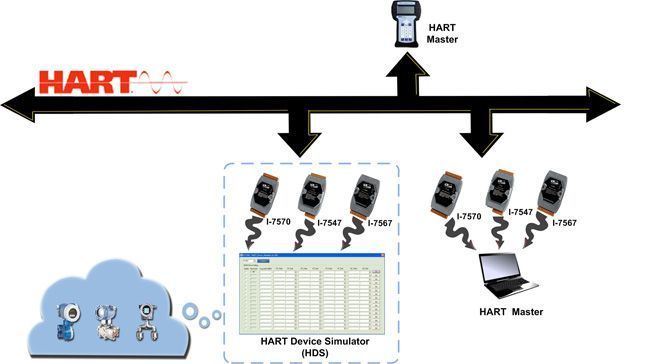

HART Device Simulator(HDS라고 함)는 ICP DAS사에서 개발한 HART 장치 시뮬레이션 소프트웨어입니다. COM 포트 (USB/232/485/Ethernet)에 연결된 ICP DAS사의 HART 컨버터 (예 : I-7567 / I-7570 / I-7547)를 사용하여 여러 HART 슬레이브 장치를 동시에 시뮬레이션하여 HART 마스터 장치와 데이터를 교환 할 수 있습니다. 이러한 방식으로 사용자는 HART 슬레이브 장치없이 HART 마스터 프로그램을 개발하거나 확인할 수 있습니다.





▪  무료 HART slave 장치 시뮬레이션 소프트웨어 (ICP DAS사의 컨버터와 함께 작동해야 함 : I-7567 / I-7570 / I-7547)
▪  20개 이상의 HART 명령 지원 (예 : CMD0 / 1 / 2 / 3…)
▪  HART 장치의 긴 프레임 주소에 대한 설정 제공
▪  HART 명령 3의 값과 단위에 대한 설정 제공
▪  16개의 HART 장치 시뮬레이션을 동시에 지원 (주소 0 ~ 15)
▪  ICP DAS HART 컨버터를 사용하여 HART master 장치와 데이터 교환 (예 : I-7567 / I-7570 / I-7547)
▪  HART 통신 데이터 로그 지원
▪  HART 프로토콜의 개정 5 및 6과 호환
▪  COM 포트가 열리면, HDS는 들어오는 요청과 응답 데이터를 수신합니다.
▪  "Enabled"옵션이 선택된 HART 시뮬레이션 장치만 데이터 응답
▪  “Short Frame Address”의 필드는 고정되어 있습니다
▪  5 byte의 "긴 프레임 주소"필드는 다른 HART 제조업체의 슬레이브 장치를 시뮬레이션하도록 설정할 수 있습니다
▪  모든 HART 통신 데이터를 파일에 기록 할 수 있습니다
▪  HART 명령 3의 PV / SV / TV / QV의 네 가지 주요 값과 단위는 모든 HART 시뮬레이션 장치에 대해 설정할 수 있습니다.





다음은 컨버터, 게이트웨이 및 원격 I/O 모듈 등을 포함하여 ICP DAS사에서 제공하는 HART 제품입니다.





모델명 타입 설명
컨버터
(Converter)
I-7547

Ethernet(TCP/IP) to HART converter Ethernet을 통한 원격 HART 정보 수집 및 HART 명령 송신/수신
I-7567

USB to HART converter USB를 통해 사용자가 HART 정보를 빠르게 획득하고 HART 명령 송신/수신
I-7570

Serial to HART converter HMI/PLC/PC의 RS-232/422/485 인터페이스를 포함한 시리얼 포트를 통해 HART 장치를 쉽게 통합
HRT-227CS

HART to Fiber converter 단일 모드 광섬유 매체(single mode Fiber Optic medium)를 (30 km) 통해 HART 통신 거리 확장
게이트웨이
(Gateway)
HRT-310

Modbus RTU/ASCII to HART Gateway (Upright) HART 마스터 장치,
MB/RTU & ASCII 마스터가 HART 장치에 액세스 하도록 허용
HRT-310-UTA

Modbus RTU/ASCII to HART Gateway (Upright) HART 마스터 장치,
MB/RTU & ASCII 마스터가 HART 장치에 액세스 하도록 허용 (-40 ℃ 적용)
HRT-710

Modbus/RTU & ASCII to HART gateway HART 마스터 장치,
MB/RTU & ASCII 마스터가 HART 장치에 액세스 하도록 허용
HRT-710-UTA

Modbus/RTU & ASCII to HART gateway HART 마스터 장치,
MB/RTU & ASCII 마스터가 HART 장치에 액세스 하도록 허용 (-40 ℃ 적용)
HRT-711

Modbus TCP/UDP to HART Gateway HART 마스터 장치,
MB/TCP 클라이언트가 HART 장치에 액세스 하도록 허용
HRT-711-UTA

Modbus TCP/UDP to HART Gateway HART 마스터 장치,
MB/TCP client가 HART 장치에 액세스 하도록 허용 (-40 ℃ 적용)
GW-7557-B

PROFIBUS to HART gateway HART 마스터 장치,
PROFIBUS DP 마스터가 HART 장치에 액세스 하도록 허용 (플라스틱 케이스)
GW-7557-M

HART 마스터 장치,
PROFIBUS DP 마스터가 HART 장치에 액세스 하도록 허용(금속 케이스)
원격 입출력 장치
(Remote I/O Unit)
I-87H17W-G

HART AI 모듈 with 8 채널 for PAC I-87K 모듈 for AI 신호 수입 및 HART 명령 전송/수신
필터
(Filter)
HRT-370

HART Signal Filter (Upright) 입력 HART 장치 신호를 2개의 출력 채널로 분할.
(1) 한 채널은 원래 HART 신호를 유지합니다.
(2) 다른 채널은 HART 신호 출력을 필터링하여 순수한 아날로그 전류 신호를 출력합니다.



관련 상품
