EtherNet/IP

제품명
EtherNet/IP
특성
소개 및 선택가이드
제조사
ICPDAS(대만)



EtherNet/IP는 표준 이더넷 (IEEE 802.3 및 TCP/IP 프로토콜 제품군)을 통해 구현 된 일반적인 산업 프로토콜 (CIP ; Common Industrial Protocol)에 부여 된 이름입니다.
EtherNet/IP는 2001년에 도입되었으며 오늘날 개방형 기술과 인터넷의 장점을 활용하려는 사용자의 빠른 성장과 함께 제조 자동화에 사용할 수 있는 가장 발전되고 입증된 완벽한 산업용 이더넷 네트워크 솔루션입니다. EtherNet/IP는 상위 계층에서 CIP를 구현하는 네트워크 제품군의 한 구성입니다



EtherNet/IP는 DeviceNet 및 ControlNet과 같은 개방형 네트워크 표준 중 하나입니다. 산업 자동화 애플리케이션을 위한 산업 애플리케이션 계층 프로토콜입니다. Ethernet/IP는 전송 제어 프로토콜 (TCP), 인터넷 프로토콜 (IP) 및 미디어 액세스 및 신호 기술을 포함하여 기존 이더넷의 모든 프로토콜을 사용합니다. 표준 이더넷 기술을 기반으로함에 따라 Ethernet/IP는 오늘날 발견되는 모든 표준 이더넷 장치와 투명하게 작동합니다. EtherNet/IP 어플리케이션 계층은 DeviceNet 및 ControlNet 모두에서 사용되는 "CIP (Common Industrial Protocol)"를 기반으로합니다. 이 표준은 네트워크 장치를 개체 모음으로 구성합니다. 액세스, 동작 및 확장을 정의하여 공통 프로토콜을 사용하여 다양한 장치에 액세스 할 수 있습니다. 이러한 프로토콜을 기반으로 Ethernet/IP는 산업 현장에서 엔터프라이즈 네트워크에 이르기까지 완벽한 통합 시스템을 제공합니다.

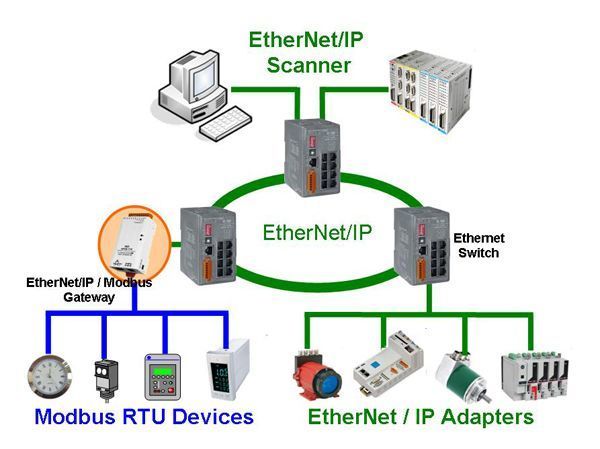

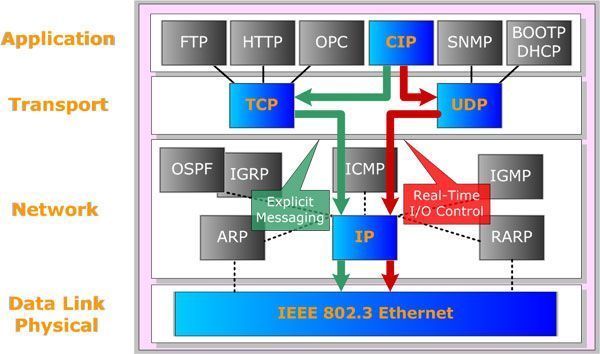

Ethernet/IP는 TCP(Transport Control Protocol), UDP(User Datagram Protocol), IP (Internet Protocol) 및 기성품에서 발견되는 미디어 액세스 및 신호 기술을 포함하여 표준 이더넷의 모든 전송 및 제어 프로토콜을 사용합니다. 이더넷 기술. 이러한 표준 통신 기술을 바탕으로 Ethernet/IP는 오늘날 시장에서 볼 수 있는 모든 표준 이더넷 장치와 투명하게 작동합니다.





▪   자동 이송 라임, 페인트 샵 및 조립 라인
▪   식품 가공/포장
▪   단면 컨베이어
▪   개별 부품 기계
▪   빠른 응답 시간이 필요한 응용 분야
▪   높은 처리량, 속도, 높은 I/O 수, 넓은 지리적 거리에 걸친 분산 및 실시간 성능을 요구하는 대부분의 고속 애플리케이션



▪   사용자가 데이터를 제어, 구성 및 수집 할 수 있는 Producer-Consumer service(생산자-소비자 서비스)를 제공
▪   이더넷 물리 계층 및 데이터 링크 계층에 기존 IEEE 표준 사용

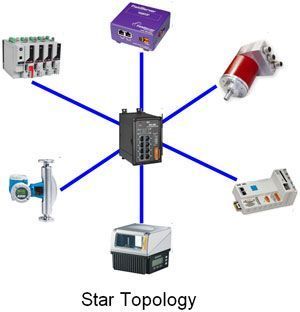

▪   구리(copper), 파이버(fiber), 파이버 링(fiber ring) 및 무선(wireless) 솔루션을 포함한 상용 산업 인프라 제품을 활용하여 유연한 설치 옵션 제공

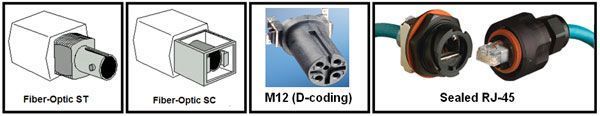

▪   산업 환경을 위한 강력한 물리적 계층 옵션을 제공하며 밀봉 된 RJ-45 및 M12-4 D-코딩 커넥터를 사용
▪   OPC, TCP/IP, HTTP, FTP, SNMP, DHCP를 포함한 일반적인 통신 표준과 호환
▪   명시적 메시징(explicit messaging)의 경우 TCP 포트 번호 44818을 사용하고, 암시적 메시징(implicit messaging)의 경우 UDP 포트 번호 2222를 사용
▪   UDP 기반 암시적 메시징(implicit messaging)을 통한 기본 I/O 데이터 전송
▪   TCP를 통한 파라미터, 프로그램 및 레시피 업로드 및 다운로드
▪   UDP를 통한 폴링, 주기적 및 상태 변경 모니터링
* TCP를 통한 일-대-일 (ont-to-one ; 유니캐스트), 일-대-다수 (one-to-many ; 멀티캐스트) 및 일-대-전부 (one-to-all ; 브로드캐스트) 통신











디지털 입력 및 출력 모듈 (Digital Input & Output Module)
모델명 EIP-2042

EIP-2051

EIP-2055

EIP-2060


디지털 입력

(Digital Input)

채널  - 16 8 6
접점 Dry + Wet
Sink/Source (NPN/PNP) Sink/Source
Wet 접점 On 전압 레벨 +10 ~ 50 VDC
Wet 접점 Off 전압 레벨 +4 VDC Max.
Dry 접점 On 전압 레벨 Close to GND
Dry 접점 Off 전압 레벨 Open
입력 임피던스 10 kΩ, 0.5W

디지털 출력

(Digital Output)

채널 16  - 8 6
타입 Open Collector Open Collector Power Relay
Sink/Source (NPN/PNP) Sink (NPN) Sink (NPN) Form A
부하 전압 +3.5 ~ +50 VDC +3.5 ~ +50 VDC 30 VDC/125 VAC
최대 부하 전류 700 mA/채널 700 mA/채널 5 A @ 30 VDC
5 A @ 125 VAC
과전압 보호 60 VDC 60 VDC -
과부하 보호 Yes Yes -
파워온 값 (Power-on Value) Yes Yes Yes
안전 값 (Safe Value) Yes Yes

Yes





아날로그 입력 모듈 (Analog Input Module)
모델명 EIP-2017

EIP-2019/S

채널 Differential 8 8
Single-Ended 16 -
센서 타입 - Thermocouple (B,C,E,J,K,N,R,S,T)
전압 입력 범위 ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV,
±1 V, ±2.5 V, ±5 V, ±10 V
전류 입력 범위 ±20 mA, 0 ~ +20 mA, +4 mA ~ +20 mA
(점퍼 선택 가능)
±20 mA, 0 ~ +20 mA, +4 mA ~ +20 mA
(점퍼 선택 가능)
해상도 16-bit
샘플링 속도 10Hz
정확도 ±0.1% of FSR





EtherNet/IP Gateways
모델명 설명
GW-7472

Ethernet/IP Adapter to Modbus TCP/RTU Master Gateway
GW-7473

Modbus TCP/RTU Slave to EtherNet/IP Scanner Gateway
