제품 상세보기

EtherCAT

제품명
EtherCAT
특성
소개
제조사
ICPDAS(대만)





제어 자동화 기술용 이더넷인 EtherCAT*은 개방형 고성능이지만 저렴한 산업용 이더넷 기반 필드 버스 시스템입니다. 2003년에 도입되어 2007년부터 국제 표준으로 자리 매김했습니다. EtherCAT의 개발 목표는 낮은 통신 지터(동기화 목적) 및 낮은 하드웨어로 짧은 데이터 업데이트 시간(사이클 시간이라고도 함)이 필요한 자동화 애플리케이션에 이더넷을 적용하는 것입니다.

* EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 라이센스된 등록 상표 및 특허 기술입니다.





■  탁월한 성능
EtherCAT은 가장 빠른 산업용 이더넷 기술일뿐만 아니라 나노초 정확도와도 동기화됩니다. EtherCAT 마스터는 EtherCAT 프레임을 능동적으로 전송할 수 있는 유일한 노드입니다. 다른 모든 슬레이브 노드는 프레임을 이동할 때 "즉석에서" 데이터를 전달하거나 프레임의 데이터를 채웁니다. 이 개념은 실시간 기능을 보장하며 프레임은 하드웨어 전파 지연 시간에 의해서만 지연됩니다. 빠른 반응 시간은 공정 단계 간 전환 중 대기 시간을 줄이는데 효과적이므로 EtherCAT의 탁월한 성능으로 정확성이 향상되고 처리량이 증가하며 비용이 절감됩니다.



■  경제적인 비용
EtherCAT은 산업용 이더넷의 기능을 제공하지만 가격은 기존 필드 버스 시스템의 가격과 비슷하거나 그보다 낮습니다. 마스터 장치에 필요한 유일한 하드웨어는 이더넷 포트이며 값 비싼 인터페이스 카드 나 보조 프로세서가 필요하지 않습니다. EtherCAT 자체는 슬레이브 장치에서 어떤 성능 요구 사항을 제시하지 않으므로 장치 비용이 절감됩니다. EtherCAT에는 스위치나 기타 활성 인프라 구성 요소가 필요하지 않으므로 이러한 구성 요소의 비용 및 설치, 구성 및 유지 관리 비용도 필요 없습니다.



■  유연한 토플로지(topology)

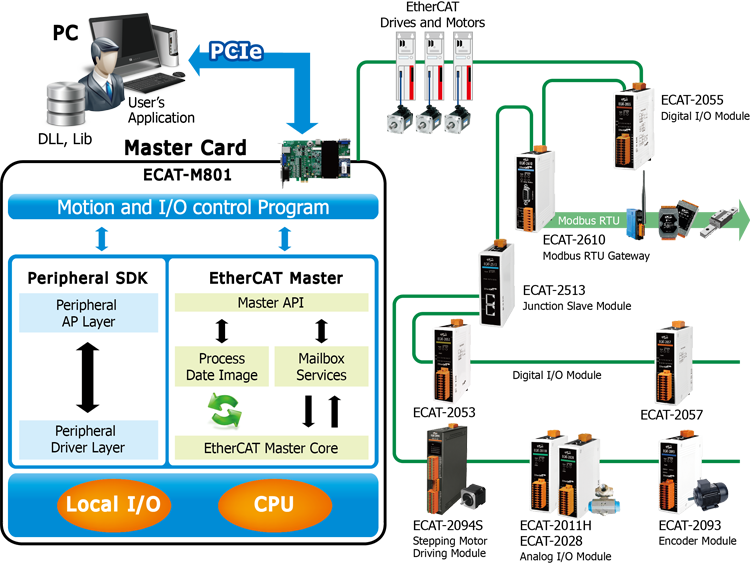

선형(Line), 트리(Tree), 스타(Star) 또는 데이지 체인(Daisy-chain) : EtherCAT은 거의 모든 토폴로지를 지원하며, 분기(branche)와 라인(line)의 조합에 특히 유리합니다. 연결된 포트는 분기(branche)를 생성할뿐만 아니라 다양한 I/O 모듈에 직접 통합 할 수 있으므로 추가 스위치나 능동적인 인프라 구성 요소가 필요하지 않습니다. 최대 65,535개의 장치를 EtherCAT에 연결할 수 있으므로 네트워크 확장은 거의 무제한입니다. EtherCAT은 케이블 유형과 관련하여 많은 유연성을 제공하므로 100BASE-TX 모드에서 최대 100m 떨어진 두 노드 사이에서 저렴한 산업용 이더넷 케이블을 사용할 수 있습니다.







▪   빌딩 자동화
▪   반도체 도구
▪   금속 성형 포장
▪   사출 성형
▪   조립 시스템
▪   인쇄기
▪   로봇 스테이지 제어
▪   자동화 시스템
▪   안내 차량
▪   풍력 터빈
