M-Bus

제품명
M-Bus
특성
소개 및 선택가이드
제조사
ICPDAS(대만)

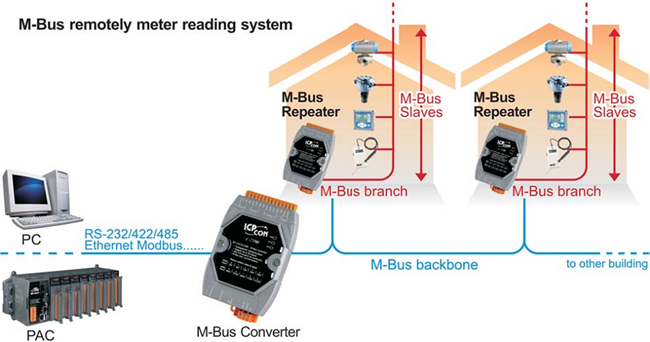

M-Bus("Meter-Bus")는 가스 계량기(gas-meter), 열 미터(heat meter) 또는 기타 전기 계량기(electricity meter)를 원격으로 판독하기 위한 유럽 표준입니다. 이 버스는 소비자 유틸리티 미터, 다양한 센서 및 액츄에이터를 포함한 원격 전원 공급 또는 배터리 구동 시스템의 특수 요구 사항을 충족합니다. 네트워크 시스템에 정보를 보내면 계량기(meter)는 측정 된 데이터를 공통 마스터(예 : 휴대용 컴퓨터)로 전달하고 주기적 간격으로 연결하여 건물의 모든 유틸리티 계량기를 읽을 수 있습니다. 중앙에서 데이터를 수집하는 다른 방법은 모뎀을 통해 검침(meter reading) 값을 전송하는 것입니다.






히트 미터(heat meter)의 원격 판독용 갈바닉 인터페이스로 표준화 된 이 버스는 에너지 산업에서 관련 사용자로서 매우 중요합니다.
유틸리티 계량기의 원격 판독은 전체 주택 단위에 대한 모든 계량기 값의 원격 제어 수집에 이르기까지 고전적인 방법(공급 업체 직원이 직접 판독)부터 시작하여 다양한 방식으로 발생할 수 있습니다.
후자는 소비 측정기의 기술 개발에 대한 논리적 연속/확장이며 M-Bus의 도움으로 실현 가능합니다.

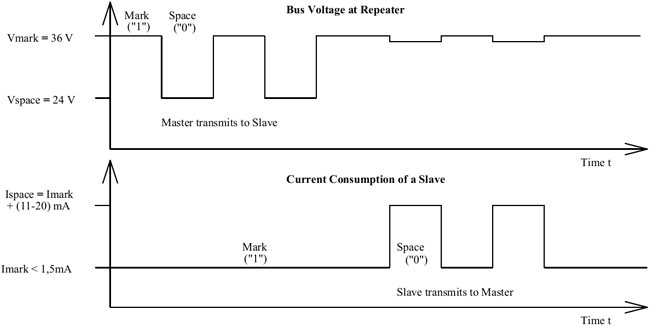

전송 매체의 경우 저렴한 비용으로 광범위한 bus network(버스 네트워크)를 실현하기 위해서 시리얼 데이터 전송에서 2-선식 케이블이 사용되었습니다. 슬레이브의 원격 전원 공급을 위해 bus의 bit는 다음과 같이 표시됩니다. 마스터에서 슬레이브로의 bit 전송은 전압 레벨 시프트를 통해 이루어집니다.
회로 "1"(Mark)은 마스터의 일부인 bus driver (repeater)의 출력에서 ​​+36V의 공칭 전압에 해당합니다.
회로 "0"(Space)이 전송되면, repeater는 bus 전압을 12V 감소시켜서 출력에서 +24V까지로 됩니다.
슬레이브에서 마스터로 방향으로 전송된 bit는 슬레이브의 전류 소비를 변조하여 코딩됩니다.
회로 "1"은 최대 1.5mA의 정전류(전압,온도,시간에 대비하여)에 의해 표시되고,
부가으로 11~20mA의 슬레이브에 의해 전류 배출 요구 증가로 회로 "0"(Space)로 표시됩니다.
마크 상태 전류는 인터페이스 전원 공급에 사용될 수 있고 가능하면 계량기(meter) 또는 센서 자체에 전원을 공급하는데 사용될 수 있습니다.





■  M-Bus 케이블 길이 및 미터 번호 목록

미터 번호 최대 거리 총 케이블 길이 케이블 데이터 속도
64 350 m <= 1 km 0.5 mm2 38400 bps
64 350 m <= 4 km 0.5 mm2 9600 bps
64 1000 m <= 4 km 0.5 mm2 2400 bps
64 3000 m <= 5 km 1.5 mm2 2400 bps
250 350 m <= 1 km 0.5 mm2 9600 bps
250 350 m <= 4 km 0.5 mm2 2400 bps


2-선식 표준 전화 케이블은 M-Bus 전송 매체로 사용됩니다. 슬레이브(slave)와 리피터(repeater) 사이의 최대 거리는 350m입니다. 이 길이는 최대 29Ω의 케이블 저항에 해당합니다.
이 거리는 300 ~ 9600 Baud rate와 최대 250개의 slave를 갖는 표준 구성에 적용됩니다.
전송 속도를 제한하고 더 적은 슬레이브를 사용하여 최대 거리를 늘릴 수 있지만, 슬레이브의 원격 전원 공급으로 인해 세그먼트의 버스 전압이 12V 아래로 떨어지지 않아야 합니다.





모델명 설명
Repeater I-3591 M-Bus Repeater
Converter I-7590

RS-232/422/485 to M-Bus converter
Gateway GW-7828

Modbus RTU slave to M-Bus master gateway
GW-7838  Modbus TCP server to M-Bus master gateway
