▪ CO, 온도, 습도 및 노점 측정 기록 가능
▪ 비 분산 적외선 (NDIR) CO2 센서
▪ 최대 450,000개의 레코드 with 날짜 및 시간 스탬프
▪ DCON, Modubs RTU/TCP 및 MQTT 프로토콜 지원
▪ RS-485/Ethernet 통신 인터페이스 포함
▪ 경보 또는 IAQ 장치 제어를 위한 릴레이 출력

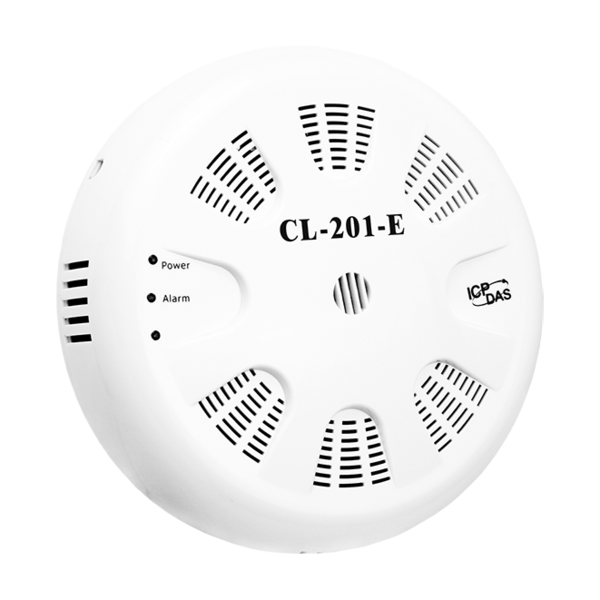

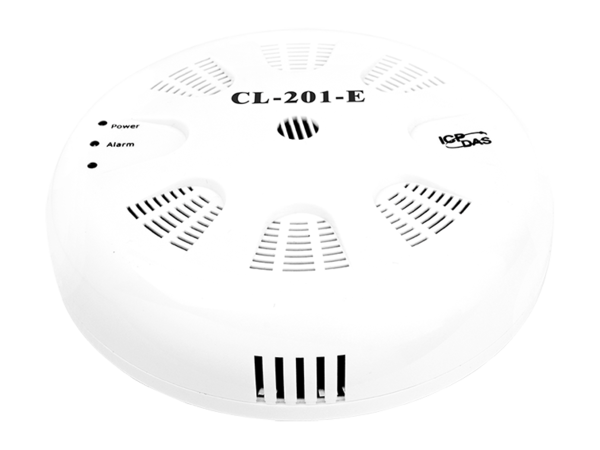

CL-200 시리즈 데이터 로거 장치는 CO, CO2, 온도, 습도 및 노점 정보를 측정하고 기록하는데 사용할 수 있는 데이터 로거 장치 입니다.
날짜 및 시간 스탬프를 포함하여 다운로드 가능한 최대 450,000개의 레코드를 저장할 수 있고,
CL-200 시리즈 장치와 동일한 로컬 네트워크에 연결되어 있으면 무료로 제공되는 Windows 소프트웨어, iSO 앱 또는 Android 앱을 사용하여 언제 어디서나 CL-200 시리즈 장치의 실시간 데이터에 액세스 할 수 있습니다.

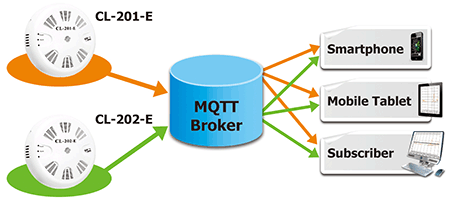

DCON, Modbus RTU 및 Modbus TCP와 같은 일반적인 산업 프로토콜 뿐만아니라, 새로 부상하고 있는 M2M (Machine-Machine)/IoT(Internet of Things) 연결 프로토콜인 MQTT에 대한 지원도 제공됩니다.
CL-200 데이터 로거는 RS-485, Ethernet 및 PoE와 같이 널리 사용되고 있는 통신 인터페이스를 통해 연결할 수 있으므로 기존의 HMI 또는 SCADA 시스템에 쉽게 통합 할 수 있고, 분산 제어 시스템에서 고장없는 유지 보수를 보장할 수 있습니다.
■ 다중 플랫폼 원격 접속 소프트웨어 (Mult-platform Remot Access Software)
CL-200 데이터 로거의 실시간 데이터는 데이터 로거와 동일한 로컬 네트워크에 연결되어 있는 한 DL300 Utility, iOS 또는 Android 앱 또는 일반 웹 브라우저를 통해 언제 어디서나 액세스 할 수 있습니다.
■ 간단하고 강력한 CL-200-E Utility (냐내 또는 지하 주차장 자동 모니터링 솔루션

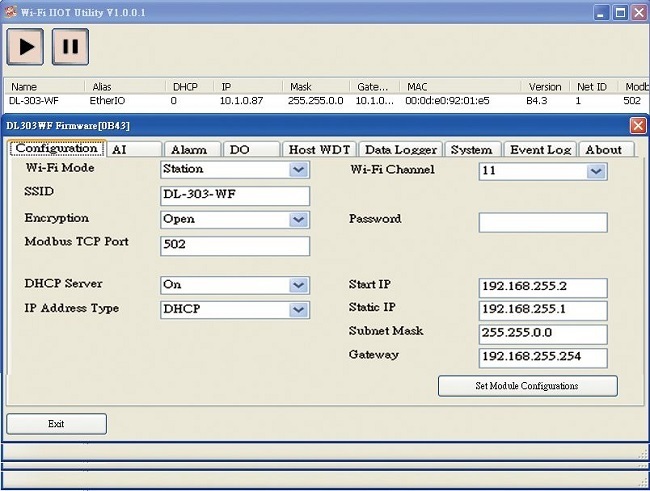

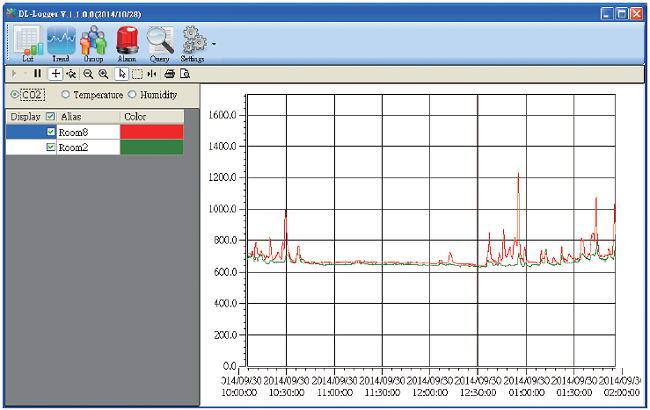

DL300 Utility를 사용하여 모듈을 구성하고, 실시간 데이터를 모니터링할 수 있습니다. 또한, CL-200-E 모듈을 그룹화하여 분산된 그룹의 상태를 관찰하고 관리할 수 있습니다.
기록 데이터를 다운로드하여 .CSV 파일로 변환하고 다운로드하여 산업 표준 소프트웨어 또는 분석용 스프레드 시트로 내보낼 수 있도록 설계된 강력한 툴입니다.

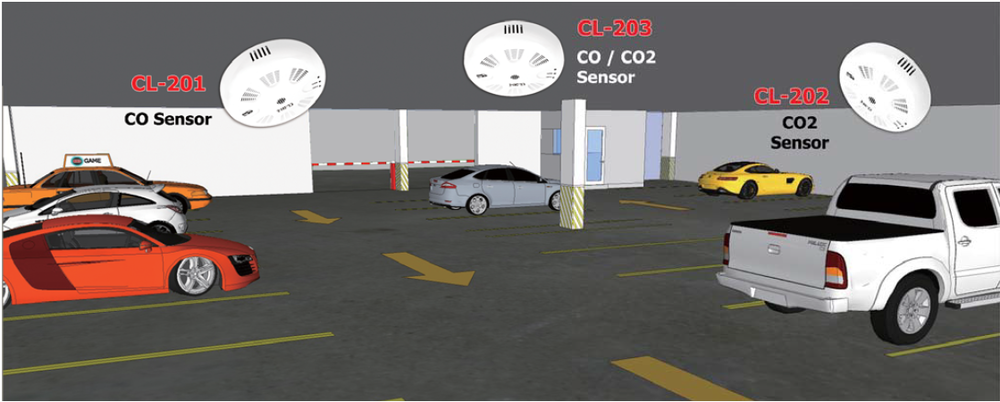

■ 실내 또는 지하 주차장 자동 모니터링 솔루션
실내 또는 지하 주차장의 공기의 질 자동화 시스템용으로 CL-200 시리즈 모듈을 사용하여
CO, CO2, 온도, 습도, 노점 등 건강과 안정에 관련된 정보를 모니터링 할 수 있습니다.
모델명 | CL-201-E | CL-202-E | CL-203-E | |
일산화탄소(CO) 측정 | ||||
범위 | 0 ~ 1000 ppm (전기 화학적) | - | 0 ~ 1000 ppm (전기 화학적) | |
해상도 | 1 ppm | - | 1 ppm | |
정확도 | 측정 값의 ± 5 % | - | 측정 값의 ± 5 % | |
응답 시간 | 30 초 | - | 30 초 | |
준비 시간 | 300 초 | - | 300 초 | |
이산화탄소(CO2) 측정 | ||||
범위 | - | 0 ~ 9999 ppm (NDIR) | ||
해상도 | - | 1 ppm | ||
정확도 | - | 측정 값의 ± 40ppm ± 3 % | ||
응답 시간 | - | 120 초 | ||
준비 시간 | - | 5 분 | ||
온도 측정 | ||||
범위 | -10 ~ 50 °C | |||
해상도 | 0.1 °C | |||
정확도 | ±0.6 °C | |||
습도 측정 | ||||
범위 | 0 ~ 100 % RH, Non-condensing | |||
해상도 | 0.1 % RH, Non-condensing | |||
정확도 | ±5 % RH, Non-condensing | |||
노점 | ||||
범위 | 온도 및 상태 습도를 사용하여 계산 | |||
해상도 | 0.1 °C |
모델명 | CL-201-E | CL-202-E | CL-203-E | |
시스템 | ||||
CO 알람 | Yes | - | Yes | |
CO2 알람 | - | Yes | Yes | |
온도/습도 알람 | Yes | Yes | Yes | |
실시간 시계(Real Time Clock) | Yes | |||
데이터 기록(Data Logger) | Yes, 최대 450,000 record | |||
릴레이 출력(Relay Output) | Form Ax1, SPST 30 VDC @ 16 A or 240 VAC @ 16 A | |||
통신 | ||||
RS-485 포트 | Baud Rate = 1200 ~ 115200 bps | |||
Ethernet 포트 | 10/100 Bast-TX, 8-핀 RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED 표시) | |||
보안 | IP 필터 (white-list) 및 비밀번호 (web) | |||
프로토콜 | Modbus/RTU(RS-485), Modbus TCP(Etherent, Wi-Fi) 및 MQTT(Etherent) | |||
듀얼 워치독 | 모듈 (2.3초), 통신(프로그래머블) | |||
전원 | ||||
터미널 블록으로부터 전원 | +12 ~ +48 VDC | |||
소비 전력 | Non-PoE | 최대 1.5 W | 최대 1.5 W | 최대 1.6 W |
PoE | 최대 1.6 W | 최대 1.6 W | 최대 1.7 W | |
기구 | ||||
설치 | 천정 설치/ 벽 설치 | |||
보호 등급 | IP20 | |||
치수 (D x H) mm | Ø 150 x 53 (Ø x H) | |||
환경 | ||||
작동 온도 | 0 ~ +50 °C | |||
보관 온도 | -30 ~ +75 °C | |||
습도 | 10 ~ 90% RH, Non-condensing |

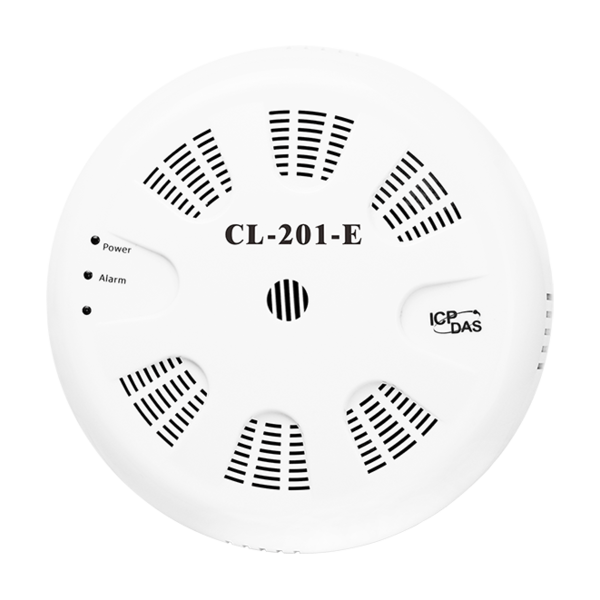

CL-201-E CR | CO/온도/습도/노점 원격 데이터 로고 모듈 (RoHS) |
CL-202-E CR | CO2/온도/습도/노점 원격 데이터 로거 모듈 (RoHS) |
CL-203-E CR | CO/CO2/온도/습도/노점 원격 데이터 로거 모듈 (RoHS) |
