▪ 측정 범위 : -20 ~ + 60° C 및 10 ~ 95 % RH
▪ 정확도 :
± 0.4 ℃; 비 P 버전의 경우 ± 3.0 % RH
± 0.3 ℃; P 버전의 경우 ± 1.8 % RH
▪ LCD 디스플레이에 온도, 습도 및 모듈 ID 표시
▪ 10 ~ 30 VDC 전원 입력
▪ RS-485 통신 인터페이스
▪ Modbus RTU 프로토콜 지원
▪ Windows 소프트웨어 지원

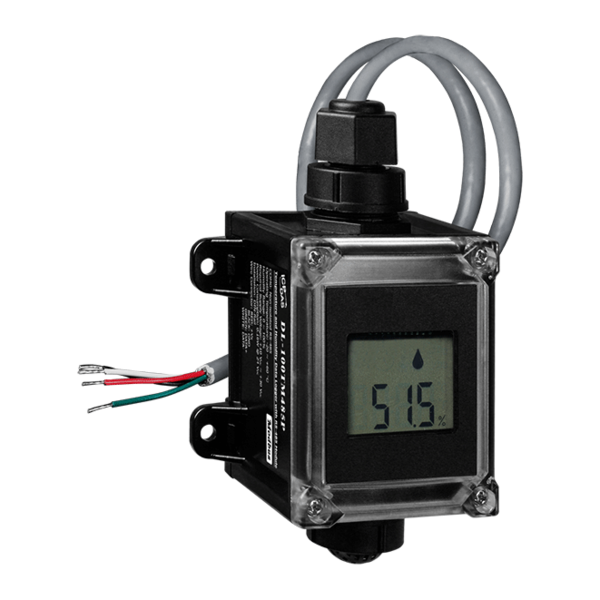

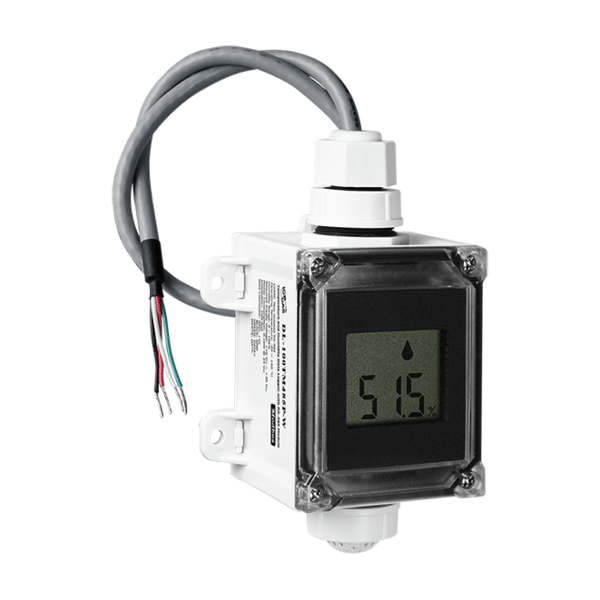

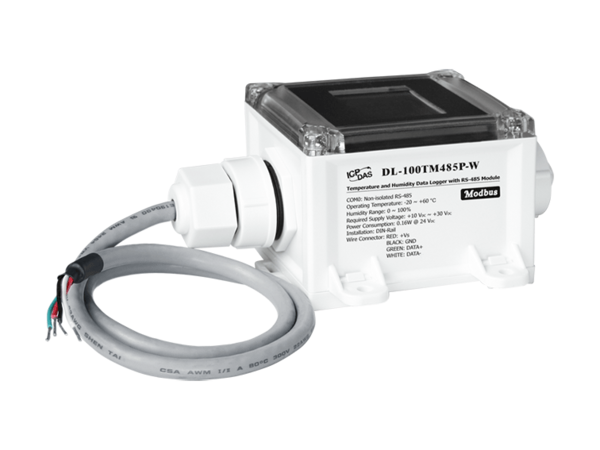

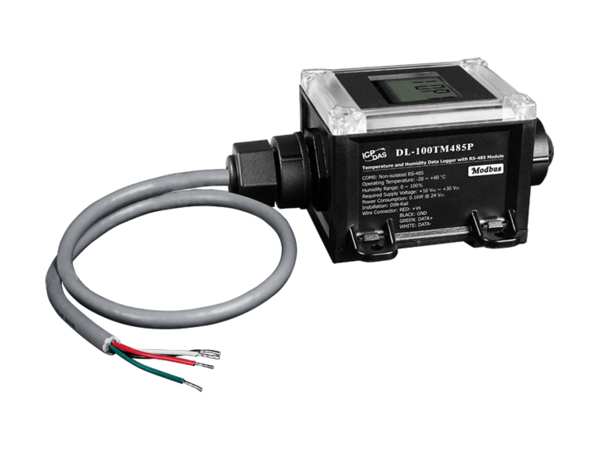

DL-100T485/DL-100T485-W는 온도 및 습도 데이터 로거 모듈입니다. 다양한 온도, 습도 및 모듈 ID 데이터를 표시하는 RS-485 통신 인터페이스 및 LCD 디스플레이가 포함되어 있습니다. 데이터 저장 메모리는 최대 4088 개의 온도 및 습도 기록을 저장할 수 있습니다.
설치, 구성, 검색을 위한 데이터 로거 유틸리티(Data Logger Utility)가 포함되어 있고, Excel로 내보낼 수 있는 강력한 차트 형식으로 데이터를 표시 할 수 있습니다.
모델명 | DL-10 DL-10-BK |
DL-100T485 DL-100T485-W |
DL-100TM485 DL-100-TM485-W |
DL-100T485P DL-100T485P-W |
DL-100TM85P DL-100TM85P-W |
|
온도 센서 (Temperature Sensor) | ||||||
범위 | -20 ~ +60°C (-4 ~ +140°F) | |||||
해상도 | 0.1°C | |||||
반응 시간 | Typical: ±0.4°C; refer to fi gure 2 | Typical: ±0.3°C; refer to fi gure 2 | ||||
정밀도 | ±0.1°C | |||||
습도 센서 (Humidity Sensor) | ||||||
범위 | 10 ~ 95% RH | 0 ~ 100% RH | ||||
해상도 | 0.1% RH | |||||
정확도 | Typical: ±3% RH @ 20 ~ 80% RH | Typical: ±1.8% RH @ 10 ~ 90% RH | ||||
정밀도 | ±0.1% RH | |||||
Data Logger | ||||||
시간 간격 | - | 10초 ~ 1일 | ||||
최대 기록 | - | 4088 온도 및 습도 기록 | ||||
모드 | - | 저장 공간이 가득 찬 경우 덮어 쓰기 또는 로깅 중지 | ||||
덮어 쓰기 제한 | - | 1,000,000 사이클 | ||||
통신 | ||||||
인터페이스 | RS-485; non-isolated | |||||
전송 속도 | 1200 ~ 115200 bps | |||||
Data Format | N,8,1 | |||||
프로토콜 | Modbus RTU | DCON | Modbus RTU | DCON | Modbus RTU | |
동일한 Bus의 최대 모듈 수 | 32 | |||||
전원 | ||||||
입력 범위 | +10 ~ 30 VDC | |||||
소비 전력 | 0.05 W | 0.15 W | ||||
기구 | ||||||
치수 (W x L x H) | 25 mm X 20.2 mm X 30 mm | 82 mm x 126 mm x 55 mm | ||||
방수 등급 | - | IP66 | ||||
설치 | 자석 설치(Magnetic mount) ; 벽 설치 |
DIN-Rail ; Wall mount | ||||
작동 온도 | -20 ~ +60˚C | |||||
보관 온도 | -30 ~ +80˚C | |||||
주변 상태 습도 | 10 ~ 95% RH, Noncondensing | 5 ~ 95% RH, Non-condensing |
DL-10 CR | RS-485 원격 온도 및 습도 (RoHS) |
DL-10-BK CR | RS-485 원격 온도 및 습도 (Black Cover) (RoHS) |
DL-100T485 CR | DCON 프로토콜, IP66 RS-485 원격 온도 및 습도 Data Logger with LCD 디스플레이 (Black Cover) (RoHS) |
DL-100TM485 CR | Modbus RTU 프로토콜, IP66 RS-485 원격 온도 및 습도 Data Logger with LCD 디스플레이 (Black Cover) (RoHS) |
DL-100T485-W CR | DL-100T485 (White Cover) (RoHS) |
DL-100TM485-W CR | DL-100TM485 (White Cover) (RoHS) |
DL-100T485P CR | DL-100T485 (High Accuracy) (Black Cover) (RoHS) |
DL-100TM485P CR | DL-100TM485 (High Accuracy) (Black Cover) (RoHS) |
DL-100T485P-W CR | DL-100T485 (High Accuracy) (White Cover) (RoHS) |
DL-100TM485P-W CR | DL-100TM485 (High Accuracy) (White Cover) (RoHS) |
