제품 상세보기

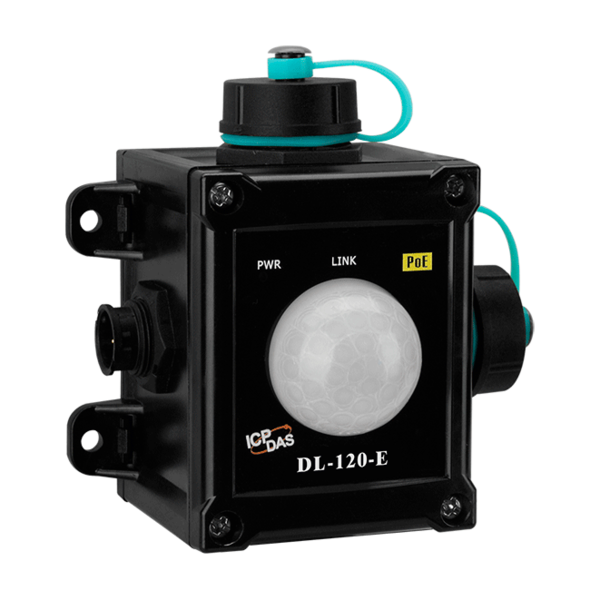

DL-110-E/DL-120-E

제품명
DL-110-E/DL-120-E
용도
원격 조도, 온도 및 습도 데이터 로거 모듈
특성
Etherent/RS-485 인터페이스, Modbus TCP
제조사
ICPDAS(대만)











▪  조도 측정 범위 : 0 to 100,000 Lux
▪  온도 측정 범위 : -20 to +60°C
▪  습도 측정 범위 : 0 to 100% RH
▪  LCD 디스플레이 : 조도, 온도, 상대 습도, 날짜 및 시간 표시
▪  최대 600,000 개의 레코드 저장 : 날짜 및 타임 스탬프 포함
▪  무료 소프트웨어 Utility, iOS 앱 및 Android 앱 포함
▪  Dcon, Modbus RTU, Modbus TCP 및 MQTT 프로토콜 지원
▪  RS-485, Ethernet 통신 인터페이스 포함
▪  중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC 입력 (DL-101-E 만 해당)
▪  경보 장치 또는 IAQ 장치 제어를 위한 PhotoMOS 릴레이 출력 (DL-101-E 만 해당)
▪  이더넷을 통한 웹 구성 및 펌웨어 업데이트 지원
▪  IP 66 보호 승인
▪  DIN 레일 또는 벽 장착





DL-110-E/DL-120-E는 날짜 및 타임 스탬프 정보와 함께 조도, 온도, 습도 및 노점 데이터를 기록하는 데 사용할 수 있는 Data Logger 장치입니다. 최대 600,000개의 다운로드 가능한 레코드를 저장할 수 있습니다. DL-110-E/DL-120-E 데이터 로거와 동일한 로컬 네트워크에 연결되어 있으면 무료 Windows 소프트웨어, iOS 앱 또는 Android 앱을 사용하여 언제 어디서나 DL-110-E/DL-120-E 장치에서 실시간 데이터에 액세스 할 수 있습니다. DL-110-E/DL-120-E는 DCON, Modbus RTU, Modbus TCP와 같은 널리 사용되는 산업용 프로토콜은 물론 새롭게 부상하고 있는 M2M(machine-to-machine)/IoT(Internet of Things) 연결 프로토콜인 MQTT도 지원합니다. DL-110-E/DL-120-E 데이터 로거는 Etherent 및 RS-485를 포함한 다양한 통신 인터페이스를 사용하여 연결할 수 있습니다. 즉, 기존 HMI 또는 SCADA 시스템에 쉽게 통합 할 수 있으므로 분산 제어 시스템에서 유지 관리가 쉽습니다.



■  언제 어디서나 실시간 데이터 가져 오기
iAir 앱은 iOS 또는 Android 폰 또는 태블릿을 위한 무료 설치 응용 프로그램으로, 언제 어디서나 Wi-Fi 네트워크를 통해 DL-110-E/DL-120-E 모듈에서 실시간 데이터를 얻는 데 사용할 수 있습니다. iAir 앱은 특정 IP 주소를 지정하거나 동일한 이더넷 세그먼트에 연결된 모든 모듈을 검색하여 DL-110-E/DL-120-E 모듈에 액세스 할 수 있습니다.



■  웹 서버 내장 (Built-in Web Sever)

내장 웹 서버(built-in web server)는 표준 웹 브라우저를 통해 DL-110-E/DL-120-E 모듈에 쉽게 로그인 할 수 있는 기능을 제공하므로 사용자는 터미널에 소프트웨어를 설치할 필요없이 데이터를 모니터링하고 설정을 구성 할 수 있습니다.





■  IoT 애플리케이션용 MQTT 프로토콜 지원
MQTT 프로토콜은 센서와 모바일 장치간에 효율적인 실시간 데이터 교환을 위해 설계되었습니다.
TCP/IP를 통해 작동하며 오늘날 "M2M(machine-to-machine)" 및 "IoT(Internet of Things)"애플리케이션에서 가장 널리 사용되고 있습니다.





■  강력한 DL300 Utility 소프트웨어 무료 제공

DL300 Utility를 사용하면 모듈을 구성하고 실시간 데이터를 모니터링 할 수있을뿐만 아니라 실행 차트를 표시하고, 로그 알람 이벤트 또는 그룹 DL-110-E/DL-120E 모듈을 사용하여 분산 그룹의 상태를 보고 관리할 수 있습니다. 이 유틸리티를 사용하면 로그 데이터를 다운로드하여 .CSV 파일로 내보내고 분석을 위해 모든 산업 표준 소프트웨어 또는 스프레드 시트로 가져올 수 있습니다








▪  식품 또는 운송 운송
▪  식품 및 음료 산업 (HACCP)
▪  건축 및 에너지 관리
▪  물류 창고 관리
▪  박물관, 기록 보관소 및 갤러리
▪  혈액 센터 및 약국








모델명 DL-110-E     DL-110-E-W DL-120-E    DL-120-E-W
 조도 센서 (Illuminance Sensor)
측정 범위 0 to 100,000 Lux
해상도 1 Lux
정확도 ±5%
 온도 센서 (Temperature Sensor)
측정 범위 -20 to +60°C (-31 to +176˚F) -
해상도 0.1°C -
정확도 Typical: ±0.4°C -
 습도 센서 (Humidity Sensor)
 측정 범위 0 ~ 100% RH -
 해상도 0.1% RH -
 정확도  ±3% RH @ 20 ~ 80% RH -
통신 및 LED 표시
Ethernet 포트 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating)
PoE Yes, (IEEE 802.3af, Class 1)
프로토콜 Modbus TCP, MQTT
보안 Password 및 IP Filter
듀얼 위치독 Yes, 모듈 (2.3 초), 통신 (프로그래머블)
 PWR System 표시 (Green)
 Link  Link/Act 표시 (Green)
 PoE  PoE 표시 (Red)
시스템
실시간 시계  Yes
Data Logger Yes, 600,000 Records
전기
터미널 블록에서 전원 공급 +12 to +48 VDC
PoE 전원 공급 IEEE 802.3af, Class 1 (require a PoE switch or injector)
소비전력 PoE 최대 1.2 W
Non-PoE 최대 1.1 W
기구
치수 110 mm x 131 mm x 67 mm 100 mm x 112 mm x 67 mm
방수 등급 P66
설치 DIN-Rail ; 벽 설치
작동 온도 -20 to +60 ˚C
보관 온도 -30 to +80 ˚C
주변 상태 습도 10 to 95 % RH, Non-condensing

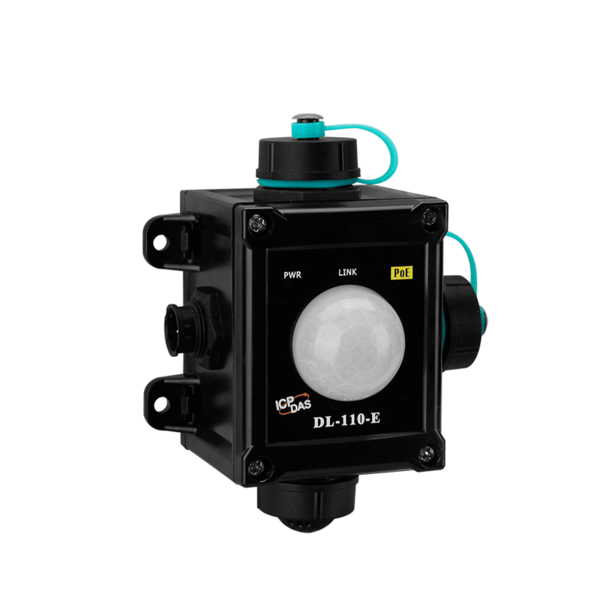

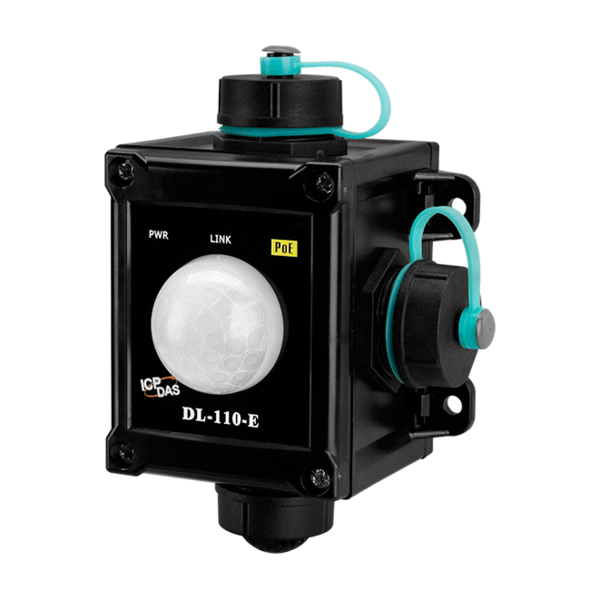

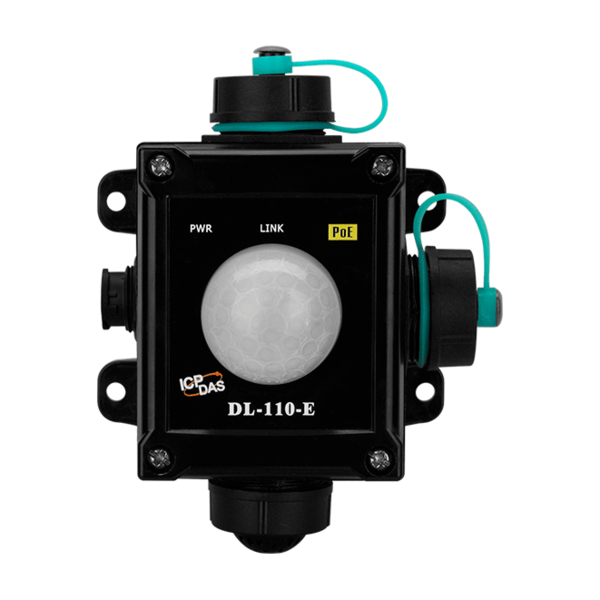

 DL-110-E CR 원격 조도/온도/습도/노점 Data Logger 모듈 with Ethernet/RS-485 인터페이스 PoE (Black Cover) (RoHS)

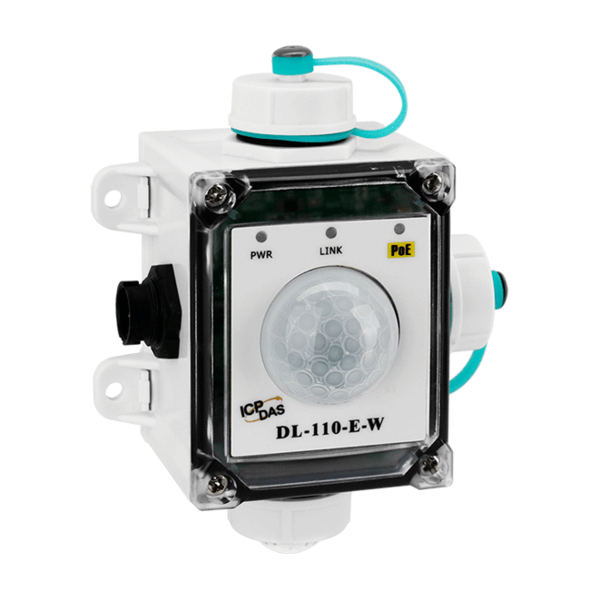

 DL-110-E-W CR DL-110-E with White Cover (RoHS)

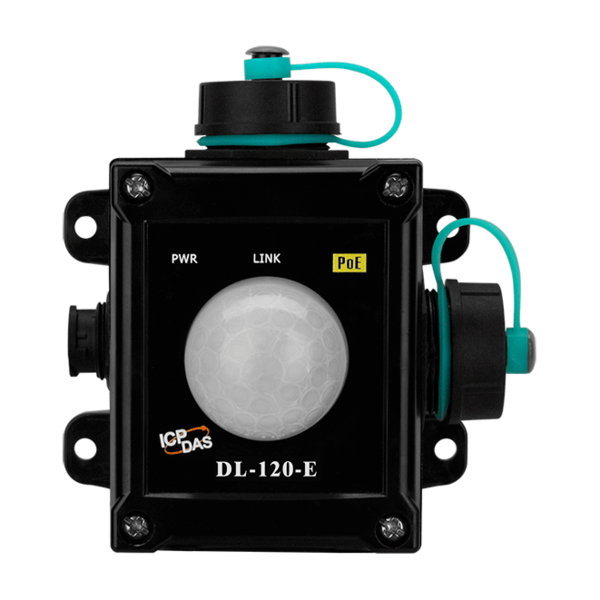

 DL-120-E CR 원격 조도 Data Logger 모듈 with Ethernet/RS-485 인터페이스 PoE (Black Cover) (RoHS)

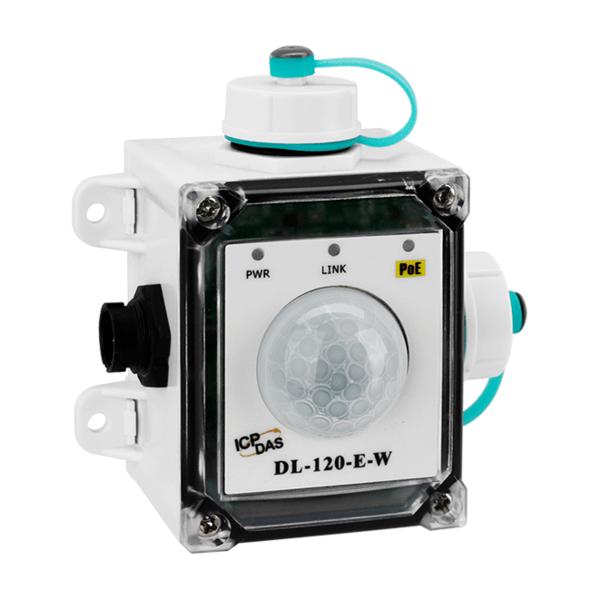

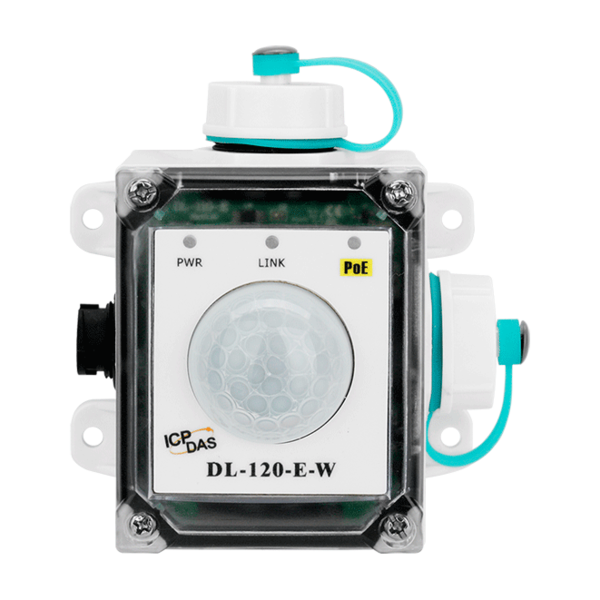

 DL-120-E-W CR DL-120-E with White Cover (RoHS)
