제품 상세보기

CAN 리피터

제품명
CAN 리피터
용도
Can Bus Repeater
특성
선택가이드
제조사
ICPDAS(대만)

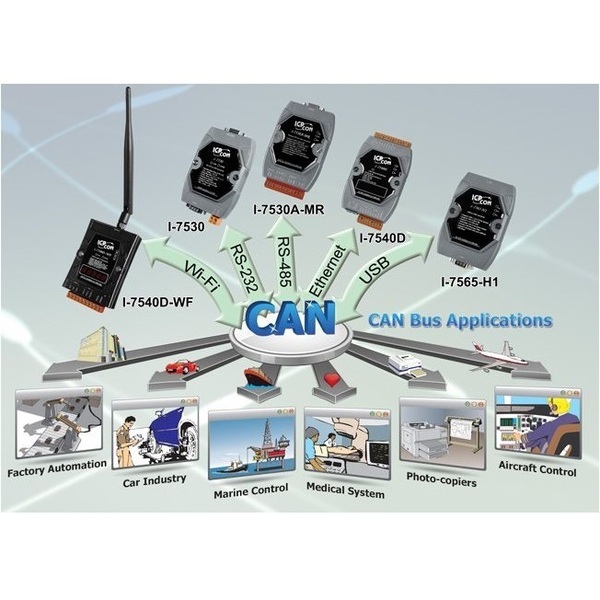

ICP DAS사의 CAN 컨버터는 둘 이상의 통신 인터페이스를 물리적으로 연결하는 데 사용되며 복잡한 네트워크 구조를 구현할 수 있는 인프라 구성 요소입니다.
CAN과 COM, USB 또는 Ethernet 인터페이스 간의 데이터 변환을 구현하는데 사용할 수 있습니다.
필요한 CAN 컨버터를 선택함으로써 사용자는 다중 인터페이스 간 데이터 교환
및 전송을 쉽게 제어하고 통합 할 수 있습니다.







모델명 I-7531-G

I-7532-G

I-2534

I-5534-M

I-7531-UT-G

CAN 인터페이스 모듈 타입
연결부 Screwed terminal block Screwed terminal block Screwed terminal block 9-pin male D-Sub
수신기(Transceiver) None NXP 82C250 NXP TJA1042 NXP TJA1042
채널 수 2 2 4 4
전송 속도
Baud Rate (bps)
5 k ~ 800 k 5k ~ 1M bps and user-defined 5k ~ 1M bps and user-defined 5k ~ 1M bps and user-defined
CAN Filter No Yes Yes Yes
절연(Isolation) 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
120Ω 종단 저항 Built-in Built-in Built-in Built-in
전파 지연 200 ns 134 us ~ 30 ms *note1 240 us ~ 1360 us *note1 240 us ~ 1360 us *note1
기타 CAN bus 거리 연장 No Yes Yes Yes
CAN bus 신호 반복 Yes Yes Yes Yes
서로 다른 전송 속도에서 두 개의 CAN networks 통합 No Yes Yes Yes


* Note 1 :
전파 지연은 CAN Bus 전송 속도 및 CAN 메시지 형식에 따라 다릅니다.
최소 지연은 [11-bit ID 및 8-byte date @ 1M bps]입니다.
최대 지연은 [29-bit ID 및 8-byte date @ 5k bps]입니다.
