PAC (Programmable Automation Controller) 제품군에 I-7188XBD-CAN, uPAC-7186EXD-CAN 및 μPAC-5001D-CAN2가 있습니다.
손바닥 크기의 PAC은 풍부하고 다양한 주변 장치 및 통신 포트를 통해 CAN bus, RS-232, RS-485, Ethernet 등과 같은 다양한 통신 인터페이스를 통합 할 수 있습니다. PAC은 모듈 개방성과 응용 프로그램 유연성을 높이기 위해 모든 종류의 요구에 맞게 DOS와 같은 실시간 단일 작업 운영 시스템 인 MiniOS7을 제공합니다. 사용자는 C/C++ 컴파일러를 통해 응용 프로그램을 개발할 수 있습니다.
■ 고유한 64-bit 하드웨어 microSD 확장 일련 번호

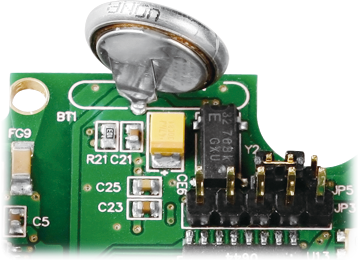

■ 내장 RTC - 실시간 클록 (Built-in RTC - Real Time Clock)
■ 5-자리 7-세그먼트 LED 디스플레이

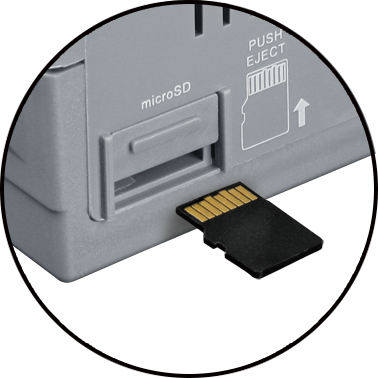

■ microSD 확장
CAN Bus uPAC list:
|
||||
모델명 | I-7188XBD-CAN-G
|
uPAC-7186EXD-CAN-G
|
uPAC-5001D-CAN2
|
|
---|---|---|---|---|
CPU 모듈 | CPU | 80188, 40 MHz or compatible | 80186, 80 MHz or compatible | 80186 or compatible (16-bit and 80 MHz) |
64-bit Hardware Serial Number | Yes | Yes | Yes | |
EEPROM | 2 KB (8 blocks) | 16 KB (64 blocks) | 16 KB (64 blocks) | |
Flash | 512 KB | 512 KB | 512 KB | |
NVRAM | 31 bytes | 31 bytes | 31 bytes | |
SRAM | 512 KB | 512 KB | 512 KB | |
Real Time Clock | Yes | Yes | Yes | |
Watchdog Timer | Yes( 0.8 초) | Yes( 0.8 초) | Yes( 0.8 초) | |
Storage Expansion | -- | -- | Yes, 32 GB microSD 카드 지원 | |
COM 포트 | 포트 | 1 x RS-485, 1 x RS-232/RS-485 | 1 x RS-232, 1 x RS-485 | 1 x RS-232, 1 x RS-485 |
전송 속도 (Baud Rate) |
최대 115200 bps | 최대 115200 bps | 최대 115200 bps | |
Ethernet | 포트 | -- | 1 x RJ-45, 10/100 Base-TX | 1 x RJ-45, 10/100 Base-TX |
CAN | 컨트롤러 | NXP SJA1000T | NXP SJA1000T | NXP SJA1000T |
수신부 | NXP 82C250/NXP TJA1042 | NXP 82C250/NXP TJA1042 | NXP TJA1042 | |
포트 | 1 | 1 | 2 | |
전송 속도 (Baud Rate) |
5 k ~ 1 M bps | 5 k ~ 1 M bps | 5 k ~ 1 M bps | |
절연(Isolation) | 1000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
1000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
1000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
|
종단 저항 | 120 Ω 종단 저항 점퍼 | 120 Ω 종단 저항 점퍼 | 120 Ω 종단 저항 점퍼 | |
사양 | ISO-11898-2, CAN 2.0B | ISO-11898-2, CAN 2.0B | ISO-11898-2, CAN 2.0B |
