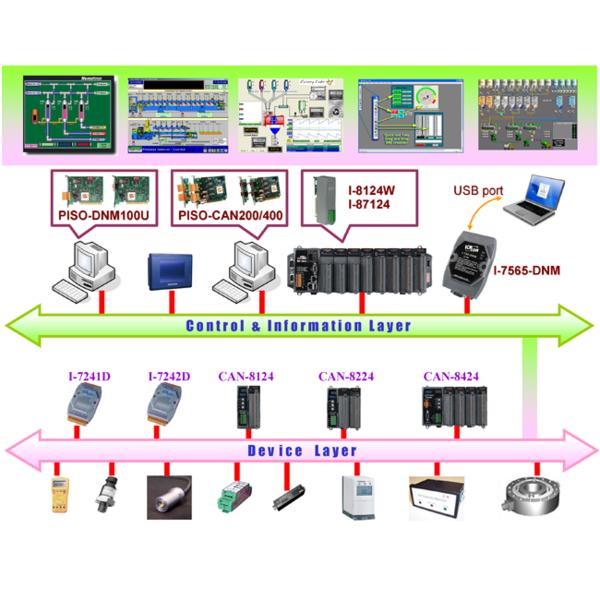

DeviceNet 마스터 시리즈의 ShPart는 PAC의 경우 I-87124이고 PC의 경우 PISO-DNM100입니다. 내부에는 DeviceNet 마스터 커널이 있습니다. I-7565-DNM은 USB 인터페이스가 있는 마스터 제품이기도 합니다. 위의 제품은 80MHz 186 CPU 내장 입니다. 따라서 고성능 시스템에서 사용할 수 있습니다. 경제적인 솔루션을 위해 PISO-CAN 카드에 DeviceNet 마스터 라이브러리를 제공합니다.
DeviceNet Master
|
|
모델명 | 제품 설명 |
---|---|
PISO-DNM100U-D | 1 포트 Intelligent DeviceNet Master Universal PCI 보드 (9-핀 D-Sub 커넥터) |
PISO-DNM100U-T | 1 포트 Intelligent DeviceNet Master Universal PCI 보드 (5-핀 나사형 터미널 커넥터) |
PISO-DNS100U-D | 1 포트 Intelligent DeviceNet Multi-Slave Universal PCI 보드 (9-pin D-sub 커넥터) |
PISO-DNS100U-T | 1 포트 Intelligent DeviceNet Multi-Slave Universal PCI 보드 (5-핀 나사형 터미널 커넥터) |
I-8124W-G
|
1 포트 DeviceNet Master 모듈 (Paralle Bus Type) |
I-87124-G
|
1 포트 DeviceNet Master 모듈 (Serial Bus Type) |
I-7565-DNM-G | USB/DeviceNet Master 컨버터 with D-sub 9-핀 커넥터 |
제품명 | I-7565-DNM | PISO-DNM100U | I-8124W | I-87124 | |
---|---|---|---|---|---|
Hardware | On board CPU | 16-bit CPU 80M Hz |
16-bit CPU 80M Hz |
16-bit CPU 80M Hz |
16-bit CPU 80M Hz |
인터페이스 | USB | 5 V / 3.3 V PCI bus | I-8K Slot (XPAC, WinPAC, ViewPAC) |
I-87K Slot (XPAC, WinPAC, ViewPAC) |
|
CAN 연결부 | 9-핀 D-Sub | 5-핀 나사 터미널 9-핀 D-Sub |
5-핀 나사 터미널 | 5-핀 나사 터미널 | |
CAN 컨트롤러 | SJA1000 | ||||
CAN 트랜시버 | 82C250 | ||||
CAN 절연 | 2500 Vrms | ||||
종단 저항 | 점퍼(120Ω) 선택 | ||||
DeviceNet | 프로토콜 사양 | DeviceNet Volumn I & II ver2.0 | |||
Master MAC ID | 구성 가능 | ||||
전송 속도 선택 | 구성 가능 | ||||
전송 속도 | 125 kbps , 250 kbps , 500 kbps | ||||
최대 Slave 노드 | 63 노드 | ||||
DeviceNet 기능 | Group 2 Server 및 UCMM 기능 지원 | ||||
최대 I/O 길이 | 512 bytes (Input/Output) | ||||
DeviceNet I/O 모드 | Poll,Bit-Strobe,COS/Cyclic | ||||
Slave Node 검색 | Auto-Scan 기능 지원 | ||||
Node 온라인 편집 | 온라인 장치 추가 또는 제거 지원 | ||||
재연결 | 연결이 끊어지면 자동으로 재연결 | ||||
Software Utility | Software Utility | DeviceNet Master Utility for Windows | DeviceNet Master Utility for WinCE | ||
Backup 구성 | 가져오기(Import) and 내보내기(Export) 구성 지원 | ||||
Node 검색 | Group 2 Server 또는 UCMM 슬레이브 노드 검색 지원 | ||||
진단(Diagnostic) | Master 및 Slave 상태 진단 지원 | ||||
Node 온라인 편집 | Slave 장치 온라인 추가 또는 제거 지원 | ||||
Slave 작동 | 요구가 있는 즉시 단일 slave 노드 중지 또는 시작 지원 | ||||
Slave 모니터링 | 각 slave 노드의 I/O 데이터 및 상태 모니터링 지원 | ||||
Firmware 다운로드 | firmware 업데이트 지원 | ||||
명시적 메시지 | 명시적 메시지(Explicit message) 송수신 지원 | ||||
OS 버전 | Windows XP/7/8/10 (32-bit/64-bit OS) | WinCE 5/6/7 | |||
Driver | DLL | 지원 | |||
OS 버전 | Windows XP/7/8/10 (32-bit/64-bit OS) | WinCE 5/6/7 | |||
개발 툴 | VC++ 6, BCB6, VB6, C# | C#, VC++, VS .NET | |||
LabVIEW Driver | 지원 | None |
