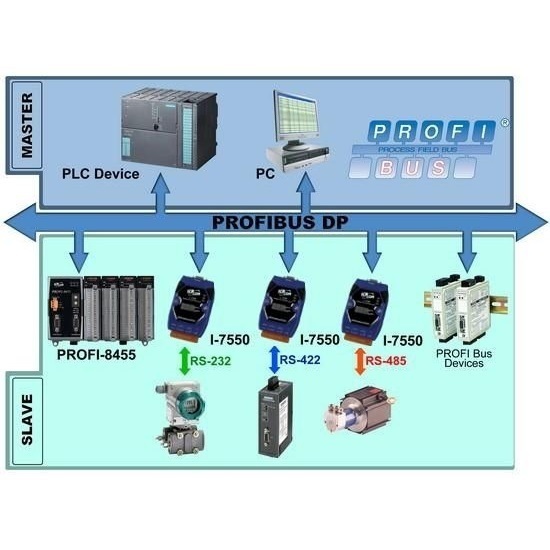

PROFIBUS repeater(리피터)는 PROFIBUS 네트워크 설정시 PROFIBUS 세그먼트, 전송 거리 및 방해 문제를 해결하는데 사용됩니다. 다른 통신 인터페이스를 통합해야하는 경우 PROFIBUS converter(변환기)가 도움이 됩니다. 다음 그림과 같은 애플리케이션 아키텍처는 이러한 제품을 적용 할 시기와 방법을 보여주는 예를 제공합니다.
Converter & Repeater
|
|
모델명 | 설명 |
---|---|
I-7550-B
|
PROFIBUS to RS-232/422/485 컨버터 (플라스틱 케이스) |
I-7550-M
|
PROFIBUS to RS-232/422/485 컨버터 (금속 케이스) |
I-7550E
|
PROFIBUS to Ethernet 컨버터 (플라스틱 케이스) |
I-7550E-M
|
PROFIBUS to Ethernet 컨버터 (금속 케이스) |
PROFI-2510
|
Isolated PROFIBUS 리피터 |
PROFI-2541
|
PROFIBUS DP to Multi-mode Fiber 컨버터 (ST-Type) |
PROFI-2541-SC
|
PROFIBUS DP to Multi-mode Fiber 컨버터 (SC-Type) |
PROFI-2542
|
PROFIBUS to Single-mode Fiber 컨버터 (ST type) |
PROFI-2542-SC
|
PROFIBUS to Single-mode Fiber 컨버터 (SC type) |
모델명 | I-7550-B
|
I-7550E
|
PROFI-2510 | PROFI-2541 | PROFI-2541-SC | PROFI-2542 | PROFI-2542-SC |
---|---|---|---|---|---|---|---|
I-7550-M
|
I-7550E-M
|
||||||
설명 | PROFIBUS to RS-232/422/485 컨버터 | PROFIBUS to Ethernet 컨버터 | Isolated PROFIBUS 리피터 |
PROFIBUS to Fiber 컨버터 | |||
PROFIBUS 채널 | 1 | 2 | 1 | ||||
PROFIBUS 전송 속도(bps) |
9.6 k ~ 12 M | 9.6 k ~ 3 M | 9.6 k ~ 12 M | ||||
PROFIBUS 프로토콜 | DP-V0 Slave | DP-V0/DP-V1/DP-V2 | |||||
PROFIBUS 어드레스 | 0~126 set by DIP switch | - | |||||
PROFIBUS 전송 거리 (m) |
전송 속도에 따라 다름 | ||||||
COM 1 | RS-232/RS-485/ RS-422 | RS-232 | - | ||||
COM 1 전송 속도(bps) | 1.2 K ~ 115.2 K | 115.2 K | - | ||||
Fiber 채널 | - | 1 | |||||
Fiber 연결부 | ST (멀티 모드) |
SC (멀티 모드) |
ST (멀티 모드) |
SC (싱글 모드) |
|||
Fiber 전송 거리(m) | 최대 1.4 km (in 62.5/125 μm fiber 케이블) |
10 km (in 9/125 um fiber 케이블) |
|||||
Ethernet 속도 | - | 10/100M | - | ||||
Ethernet 프로토콜 | - | TCP/UDP Server/Client |
- |
