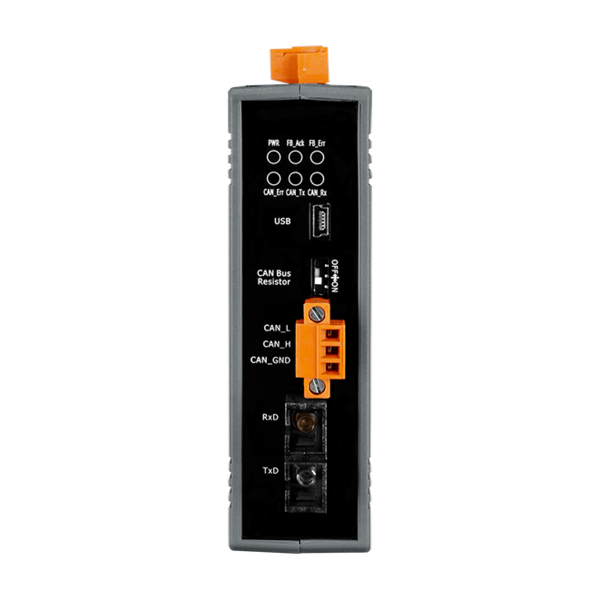

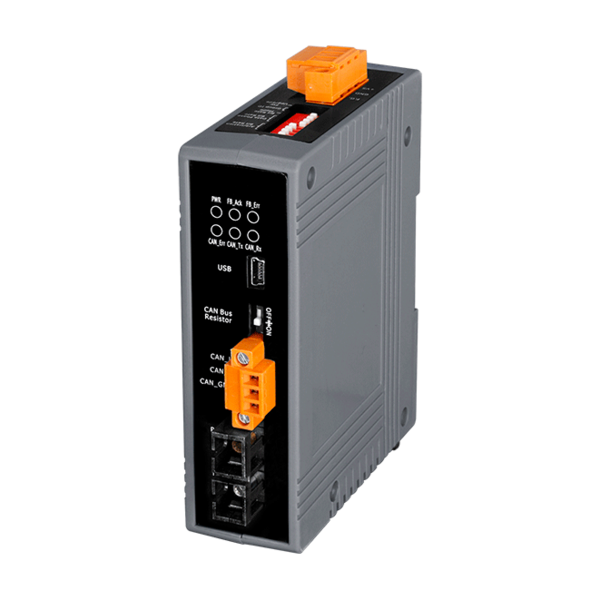

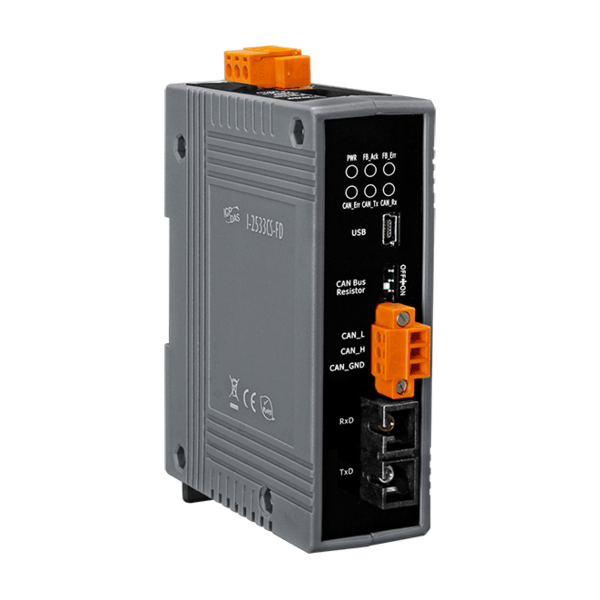

I-2533CS-FD

제품명
I-2533CS-FD
용도
CAN to 싱글 모드 광 브릿지
특성
CAN/CAN FD(CAN with Flexible Data-Rate) Bridge
제조사
ICPDAS(대만)

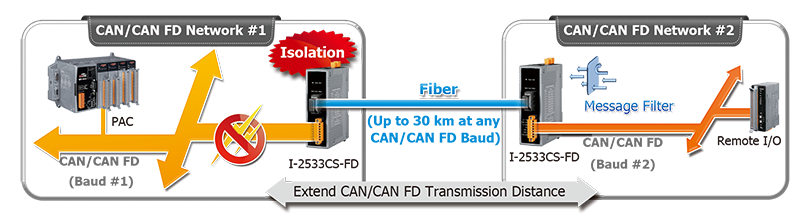

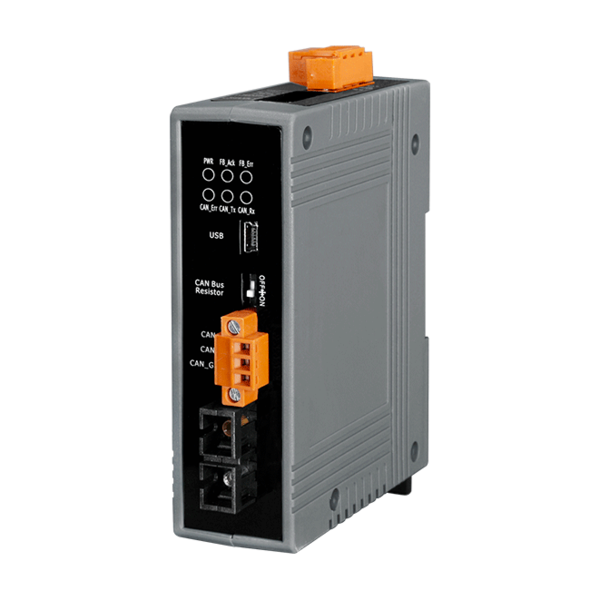

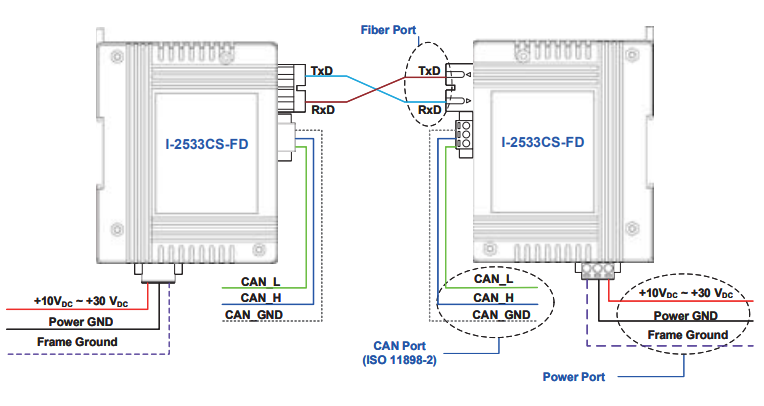

I-2533CS-FD단일 모드 광섬유 전송 매체(single mode fiber optic transmission medium)를 통해 두 개의 CAN bus 시스템 간 연결을 설정하는데 사용되는 로컬 CAN/CAN FD (CAN with Flexible Data-Rate) 브리지입니다. CAN/CAN FD와 광섬유 전송 매체 간의 문제를 해결하기 위해 I-2533CS-FD는 전기적인 CAN/CAN FD bus 신호를 광섬유 케이블로 변환하도록 특별히 설계되었습니다. 또한, I-2533CS-FD에는 세 가지 중요한 기능이 있습니다. 첫 번째, CAN bus 시스템의 전송 거리 제한은 다른 CAN/CAN FD 전송 속도로 인해 영향을 받지 않습니다. 이는 총 CAN/CAN FD bus 작동 거리를 연장 할 수 있음을 의미합니다. 두 번째, 한 개의 CAN/CAN FD 네트워크의 bus 오류는 다른 CAN/CAN FD 네트워크의 작동에 영향을 미치지 않습니다. 마지막으로, 두 개의 CAN/CAN FD 네트워크는 유연성을 높이기 위해 서로 다른 CAN/CAN FD 전송 속도를 사용할 수 있습니다.







▪   ISO 11898-2 표준 호환
▪   CAN 사양 2.0 A/B 및 FD 호환
▪   ISO 및 Non-ISO (Bosch) 표준 스위치 가능한 CAN FD 지원
▪   100kbps ~ 3000kbps의 데이터 필드에 대한 CAN FD bit 전송률
▪   10kbps ~ 1000kbps의 CAN bit 전송률
▪   Fiber 단선 감지
▪   CAN bus 메시지 필터 구성 지원
▪   USB를 통한 펌웨어 업데이트 지원
▪   그룹 ID 설정을 통한 기본 CAN 메시지 라우팅 기능.
▪   CAN bus용 스위칭 가능한 120 ohm 종단 저항 내장

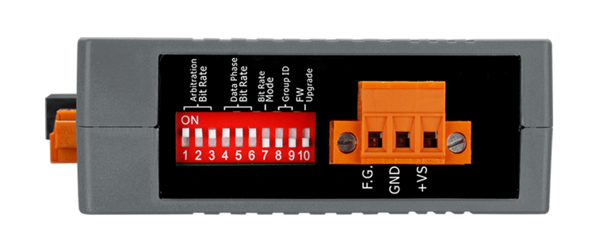

▪   CAN/CAN FD 전송 속도 구성을 위한 딥 스위치(Dip switch)





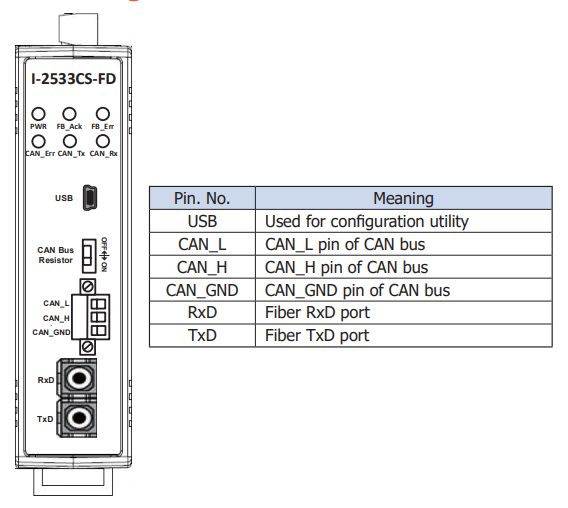

 모델명               I-2533CS-FD
 CAN 인터페이스
 트랜시버 TI TCAN1042HG
 채널 수 1
 커넥터 3-핀 터미널 블록 (CAN_GND, CAN_L, CAN_H)
 전송 속도 (bps) CAN bit rates: 10 ~ 1000 kbps,
CAN FD bit rates for data fi eld: 100 ~ 3000 kbps
 종단 저항 120Ω 종단 저항용 딥 스위치(DIP switch)
 절연(Isolation) 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler
 사양

ISO 11898-2, CAN 2.0 A/B 및 FD

 CAN Filter 구성 Utility tool 에서 선택 가능
 수신 버퍼 128 data frames
 Fiber 인터페이스
 유형 SC type ; Single mode ; 100 Base-FX
 파장 길이 (nm) 1310
 Fiber 케이블 (μm) 8.3/125, 8.7/125, 9/125 or 10/125
 전송 거리 (km) 30 (이론치)
 최대 TX 출력 (dBm) -15
 최대 TX 출력 (dBm) -8
 최대 RX 감도 (dBm) -34
 최대 RX 과부하 (dBm) -5
 Budget (dBm) 19
 UART 인터페이스
 연결부 1 X USB (Mini-B)
 호환성 USB 2.0 High Speed (480Mbps)
 Software Driver Windows 7/8.1/10 내장
 LED
 원형 LED PWR, FB_Ack, FB_Err, CAN_Err, CAN_Tx 및 CAN_Rx LEDs
 전원
 전원 공급 무제한 +10 ~ +30 VDC
 보호 전원 역 극성 보호, 과전압 브라운 아웃 보호
 소비 전력 0.125 @ 24VDC
 기구
 설치 DIN- 레일
 치수 33.0 ㎜ × 127 ㎜ × 101 ㎜ (W × L × H)
 환경
 작동 온도 -25 ~ 75
 보관 온도 -30 ~ 80
 습도 10 ~ 90 % RH, 비 응축













I-2533CS-FD  CAN/CAN FD to 싱글 모드 Fiber Bridge; 1 (30 km) 싱글 모드, SC 커넥터 (RoHS)
