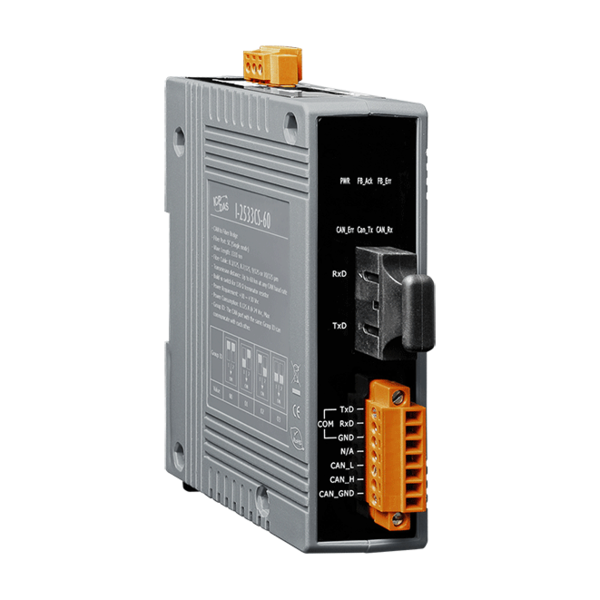

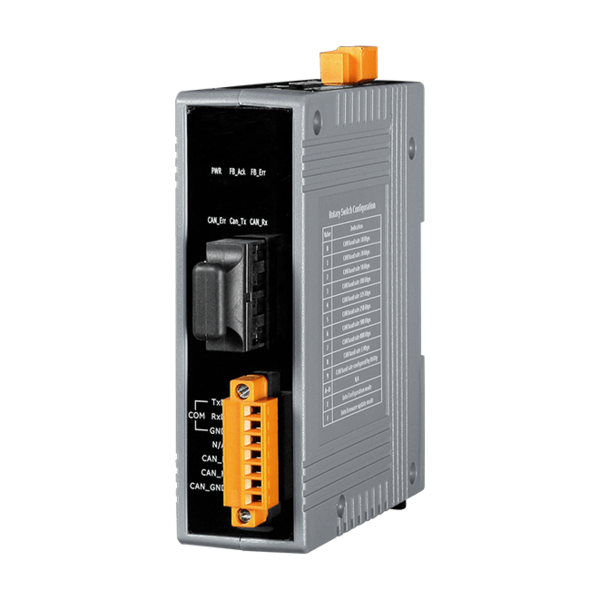

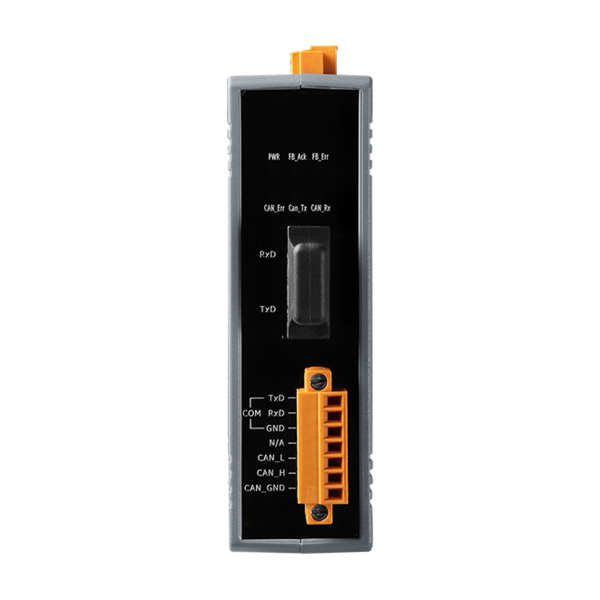

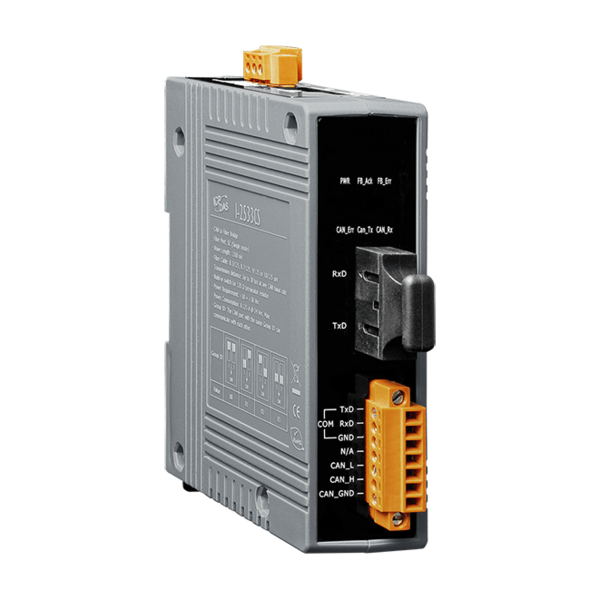

I-2533CS는 단일 모드 광섬유 전송 매체(single mode fiber optic transmission medium)를 통해 두 개의 CAN bus 시스템 간 연결을 설정하는 데 사용되는 로컬 CAN 브릿지입니다. CAN과 광섬유 전송 매체 간의 문제를 해결하기 위해 I-2533CS는 전기적인 CAN bus 신호를 광섬유 케이블로 변환하도록 특별히 설계되었습니다. I-2533CS에는 세 가지 중요한 기능이 있습니다. 첫번 째, CAN bus 시스템의 전송 거리 제한은 다른 CAN 전송 속도로 인해 영향을 받지 않습니다. 이는 총 CAN bus 작동 거리를 연장 할 수 있음을 의미합니다. 두번 째, 한 개의 CAN 네트워크의 bus 오류는 다른 CAN 네트워크의 작동에 영향을 미치지 않습니다. 마지막으로, 두 개의 CAN 네트워크는 서로 다른 CAN 전송 속도(baud rate)를 사용하여 서로 통신 할 수 있어 유연성이 뛰어납니다.
I-2533CS 시리즈는 단일 모드 광섬유(single mode fiber) 용으로 설계되었으며, I-2533CS는 CAN bus를 최대 30km까지 연장 할 수 있고, I-2533CS-60은 60 km까지 연장 할 수 있습니다. 또한 I-2533CS는 기본 메시지 라우터 인 그룹 기능을 제공합니다. 사용자는 여러 CAN bus 시스템 간의 CAN 메시지 흐름을 결정할 수 있습니다. I-2533CS 시리즈는 또한 사용자 정의 전송 속도 및 필터 구성을 위한 유틸리티 도구를 제공합니다. 이 도구를 사용하면 사용자 정의 전송 속도와 CAN 메시지 필터를 가질 수 있습니다. 사용자가 CAN 전송 속도가 다른 두 개의 CAN 네트워크에서 I-2533CS 시리즈를 사용하는 경우 전송 속도가 낮은 네트워크의 bus 부하를 줄이는 것이 유용할 수 있습니다.
▪ Fiber 타입 : SC ; Single mode ; 100 Base-FX
▪ 모든 CAN baud rate에서 최대 전송 거리 30 km(I-2533CS), 60km(I-2533-60)
▪ NXP TJA1042 CAN 트랜시버
▪ CAN 측에서 2500Vrms 절연
▪ CAN 2.0A 및 CAN 2.0B 모두 지원
▪ ISO 11898-2 표준과 완전히 호환

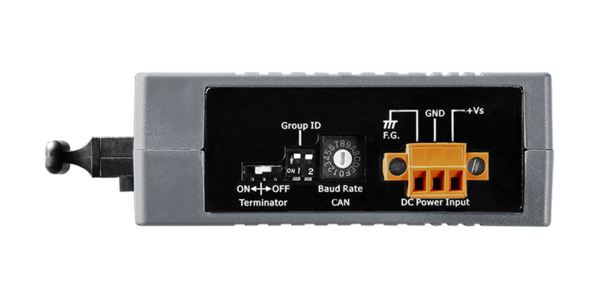

▪ CAN baud rate 구성용 로타지 스위치(Rotary switch)
▪ 120 Ω 종단 저항용 스위치 내장
▪ 탈착식 단자대, DIN 레일에 쉽게 설치
▪ 사용자 정의 CAN baud rate 허용
▪ Fiber 단선 감지
▪ CAN 메시지 필터 구성용 Utility tool
▪ 동일한 그룹 ID를 가진 CAN 포트는 서로 통신 가능
모델명 | I-2533CS | I-2533CS-60 | ||
CAN 인터페이스 | ||||
커넥터 | 3-핀 터미널 블록 (CAN_GND, CAN_L, CAN_H) | |||
전송 속도 (bps) |
10, 20, 50, 80, 100, 125, 250, 500, 800, 1000 및 사용자 정의 baud rate | |||
종단 저항 | 120Ω 종단 저항용 딥 스위치(DIP switch) | |||
절연(Isolation) | 500 Vrms on the CAN side | |||
사양 |
ISO-11898-2, CAN 2.0A and CAN 2.0B |
|||
CAN Filter 구성 | Utility tool 에서 선택 가능 | |||
Fiber 인터페이스 | ||||
포트 | SC type ; Single mode ; 100 Base-FX | |||
파장 길이 (nm) | 1310 nm | |||
Fiber 케이블 (μm) | 8.3/125, 8.7/125, 9/125 or 10/125 μm | |||
전송 거리 (km) | 30 km (9/125 μm 권장) | 60 km (9/125 μm 권장) | ||
TX 출력 (dBm) | 최소 -15 dBm, 최대 -8 dBm | 최소 -5 dBm, 최대 0 dBm | ||
TX 감도 (dBm) | 최대 -34 dBm | 최대 -35 dBm | ||
RX 과부하 (dBm) | 최대 -5 dBm | 최대 -5 dBm | ||
Budget (dBm) | 19 dBm | 30 dBM | ||
Propagation Delay | 190 us *Note1 | 190 us *Note1 | ||
COM 포트 | ||||
포트 | 1 x RS-232 (Utility Port) | |||
LED | ||||
원형 LED | PWR, FB_Ack, FB_Err, CAN_Err, CAN_Tx 및 CAN_Rx LEDs | |||
전원 | ||||
전원 공급 | 무제한 +10 ~ +30 VDC | |||
보호 | 전원 역 극성 보호, 과전압 브라운 아웃 보호 | |||
소비 전력 | 3 W | |||
기구 | ||||
케이스 | 플라스틱 | |||
설치 | DIN-Rail | |||
치수 | 33.0 ㎜ × 126 ㎜ × 101 ㎜ (W × L × H) | |||
환경 | ||||
작동 온도 | -25 ~ 75 ℃ | |||
보관 온도 | -30 ~ 80 ℃ | |||
습도 | 10 ~ 90 % RH, 비 응축 |
Note1 : 전파 지연은 CAN bus 전송 속도 및 CAN 메시지 형식에 따라 다릅니다. 이 값은 1Mbps의 CAN 전송 속도, CAN ID 0x12345678 및 0xFF 값의 8 byte 데이터를 사용하여 테스트 되었습니다.
I-2533CS CR | CAN to 싱글 모드 fiber bridge; 1 single mode, SC 커넥터 (RoHS) |
I-2533CS-60 CR | CAN to 싱글 모드 fiber bridge; 1 (60 km) single mode, SC 커넥터 (RoHS) |
