제품 상세보기

I-2533

제품명
I-2533
용도
CAN to 멀티 모드 광 브릿지
특성
CAN to Multi-mode Fiber Bridge, ST 타입
제조사
ICPDAS(대만)

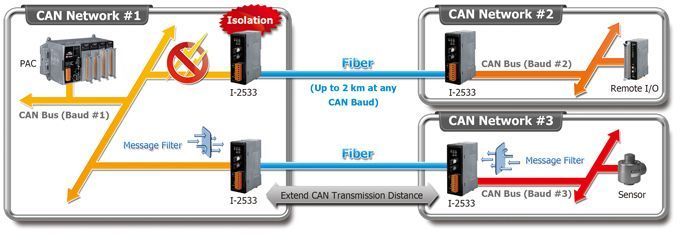

I-2533인텔리전트 CAN 브리지(intelligent CAN bridge)로 광섬유 케이블을 통해 두 개의 CAN bus 시스템을 서로 연결을 설정하는데 사용할 수 있습니다. I-2532와 마찬가지로 I-2533은 다양한 CAN 기반 프로토콜에 적용하여 CAN bus 신호를 광 신호로 변환하고 CAN 신호를 재구성 할 수 있습니다. I-2532와 I-2533의 차이점은 CAN 구성 기능과 CAN 통신의 거리 제한입니다. I-2533은 CAN 전송 속도 및 CAN 메시지 필터를 구성하는 기능을 제공합니다. 이는 I-2533을 사용하여 전송 속도가 다른 두 개의 CAN 네트워크를 연결할 때 유용합니다. I-2533을 사용하면 CAN 전송 속도로 인해 CAN bus 시스템의 전송 거리 제한이 줄어들지 않으므로 전체 네트워크 길이를 연장 할 수 있습니다. 이 기능은 사용자가 I-2533을 사용하여 보다 강력하고 유연한 응용 프로그램을 개발할 수 있음을 의미합니다.







▪  82C250 CAN 트렌시버
▪  CAN 측에서 2500Vrms 절연
▪  전원 공급 장치와 CAN 채널 간의 3kv 갈바닉 절연
▪  CAN 2.0A 및 CAN 2.0B 사양 모두 지원
▪  ISO 11898-2 표준과 완전히 호환

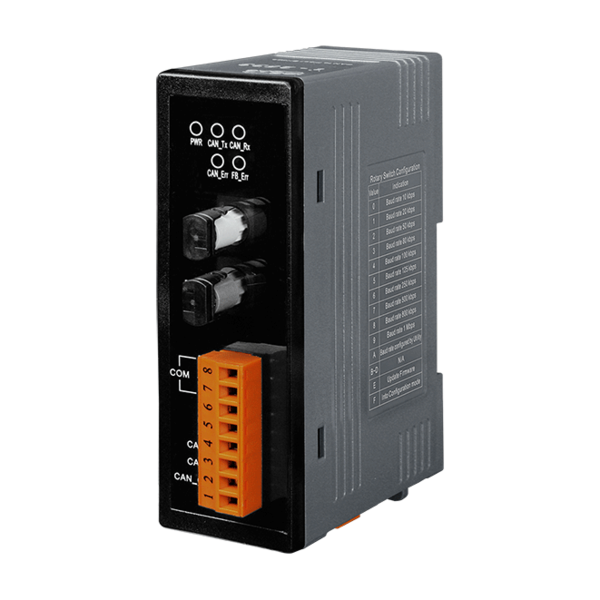

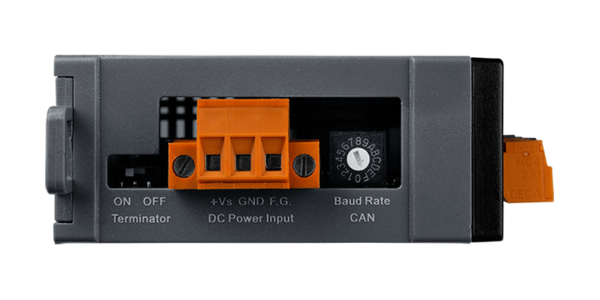

▪  CAN 전송 속도 구성을 위한 로터리 스위치
▪  120Ω 단자 저항을 선택할 수 있는 내장 스위치
▪  CAN 채널 최대 100개의 CAN 노드
▪  Fiber 포트 : ST (멀티 모드)
▪  파장 : 850 nm
▪  모든 CAN 전송 속도에서 최대 2km의 전송 거리
▪  512-record CAN Tx 버퍼 및 512-record CAN Rx 버퍼 제공
▪  탈착식 단자대, DIN 레일에 쉽게 장착
▪  사용자 정의 전송 속도 허용
▪  메시지 필터 구성을 위한 유틸리티 도구
▪  메시지 필터 구성을 위한 소프트웨어 유틸리티 도구
▪  광섬유 케이블의 단선 감지
참고 : I-2533의 하나의 CAN 포트를 통해 100 개의 CAN 노드를 동시에 구동하는 것으로 확인되었습니다.





 모델명                                 I-2533
 CAN 인터페이스

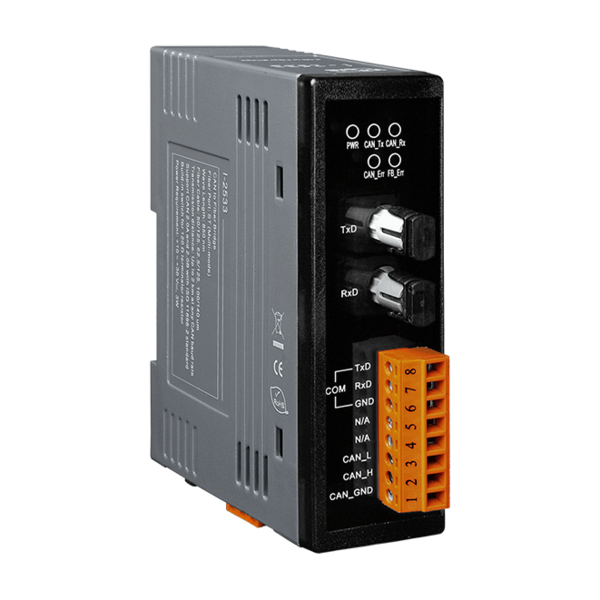

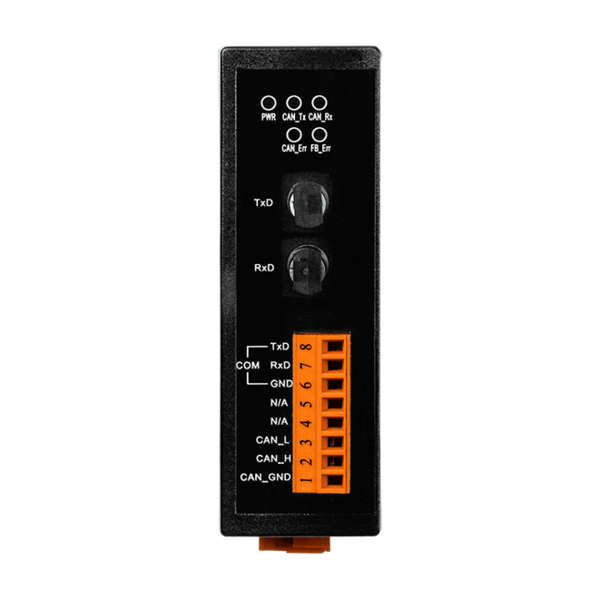

 커넥터 3-핀 터미널 블록 (CAN_GND, CAN_L, CAN_H)
 전송 속도 (bps) 10 k ~ 1 M
 종단 저항 120Ω 종단 저항용 스위치(switch)
 절연 (Isolation) 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
 사양

ISO-11898-2, CAN 2.0A 및 CAN 2.0B

 Time Delay          최대 120 us (CAN to fiber or fiber to CAN)
 Fiber 인터페이스
 포트      ST type ; Multi mode
 파장 길이 (nm) 850 nm
 Fiber 케이블 (μm) 50/125 μm , 62.5/125 μm, 100/140 μm (62.5/125μm 권장)
 전송 거리 (km) 최대 2 km (in 62.5/125 μm fiber 케이블) at any CAN baud rate
 Propagation Delay 190 us *note2
 COM 포트
 포트 1 x RS-232 (구성 전용)
 LED
 원형 LED 1 x 전원, 3 x CAN 상태, 2 x Fiber 상태
(PWR LED, CAN_Tx LED, CAN_Rx LED, CAN_Err LED, FB_Err LED)
 전원
 전원 공급 무제한 +10 ~ +30 VDC
 보호 전원 역 극성 보호, 과전압 브라운 아웃 보호
 소비 전력 3 W
 기구
 케이스 플라스틱
 설치 DIN-Rail
 치수 33.0 ㎜ × 77.5 ㎜ × 99 ㎜ (W × L × H)
 환경
 작동 온도 -25 ~ 75
 보관 온도 -30 ~ 80
 습도 10 ~ 90 % RH, 비 응축

Note2 : 전파 지연은 CAN bus 전송 속도 및 CAN 메시지 형식에 따라 다릅니다. 이 값은 1Mbps의 CAN 전송 속도, CAN ID 0x12345678 및 0xFF 값의 8 byte 데이터를 사용하여 테스트 되었습니다.













I-2533 CR  CAN to Multi Mode Fiber Bridge ; 1 (2 km) 멀티 모드, ST 커넥터 (RoHS)
