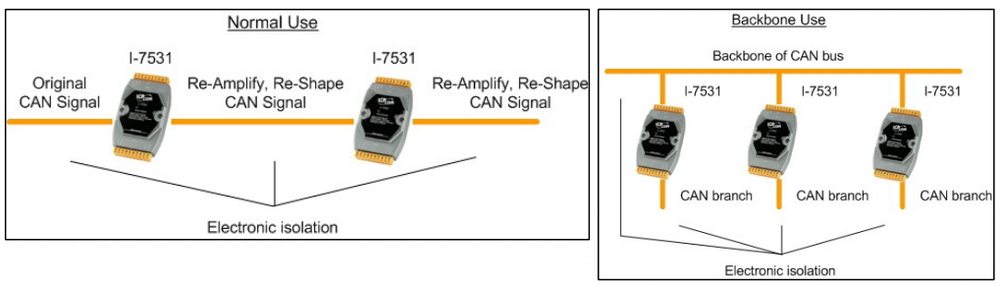

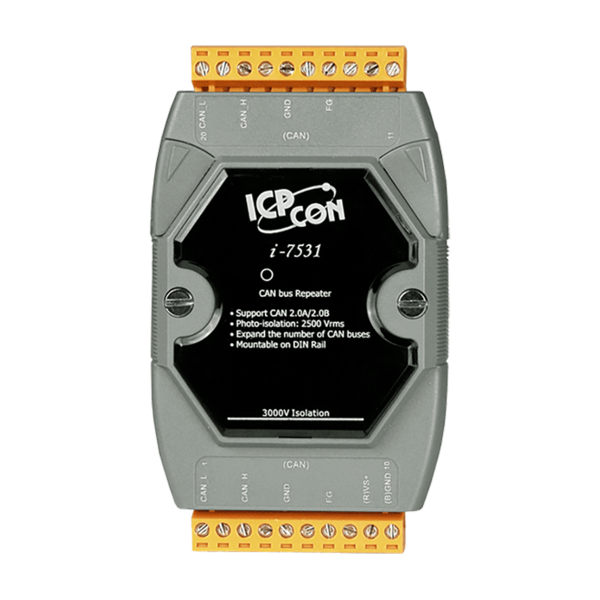

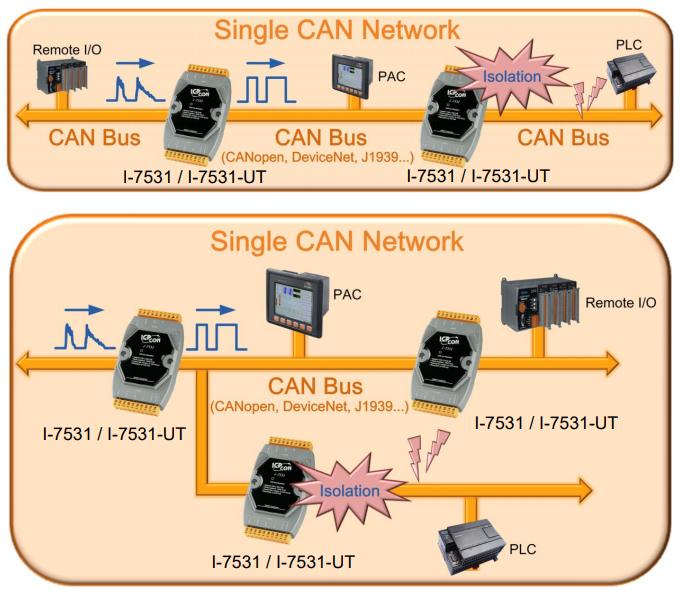

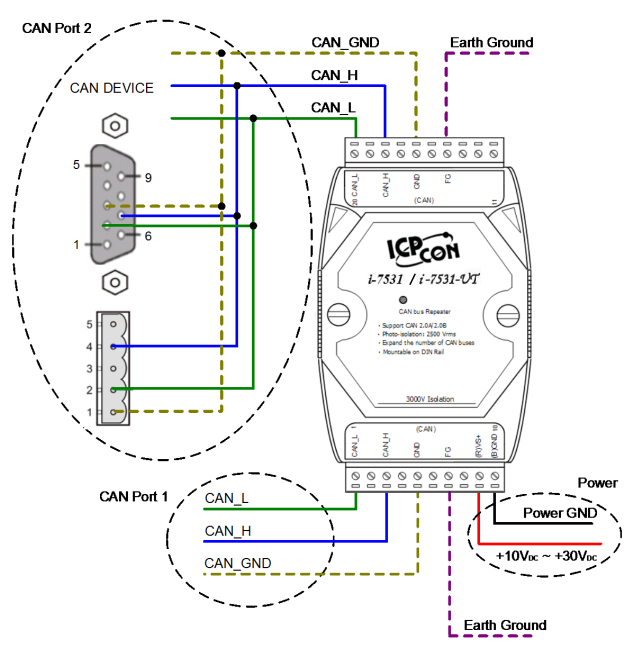

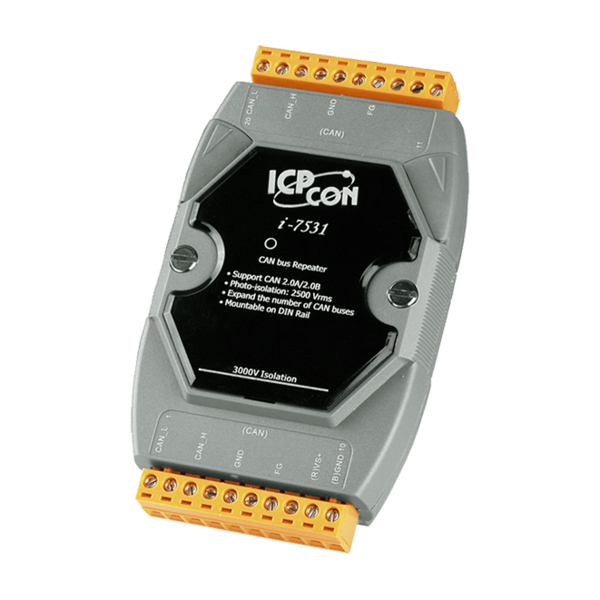

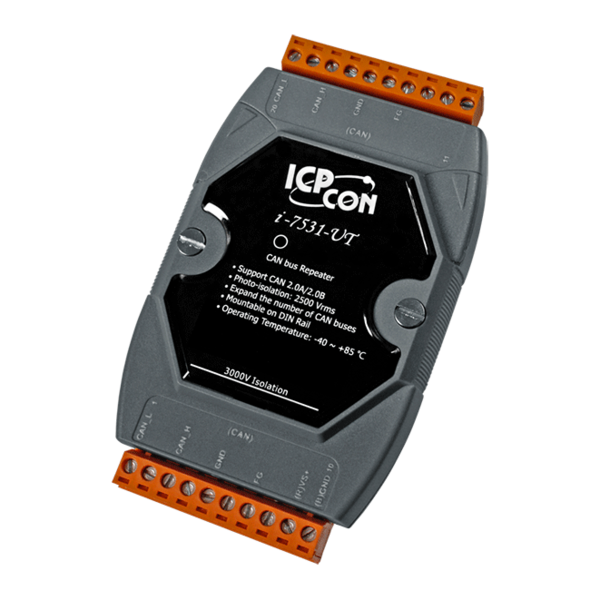

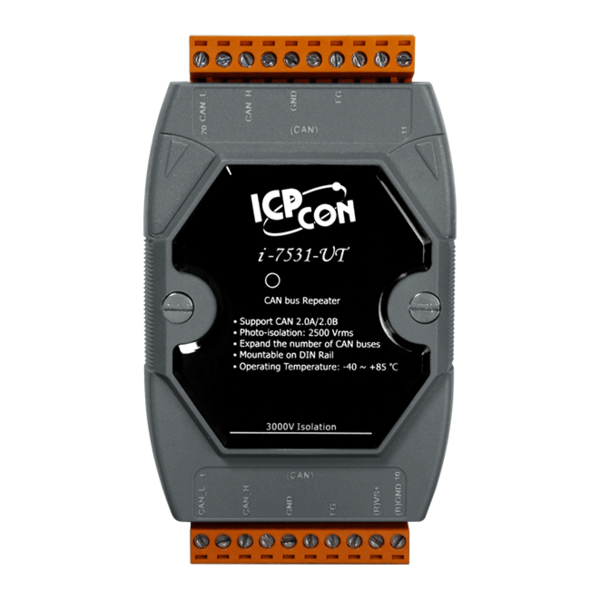

I-7531/ I-7531-UT는 CAN bus 시스템의 두 세그먼트의 물리적으로 연결하는데 사용할 수 있는 CAN 리피터(Isolated CAN repeater)입니다. 이 모듈은 I-7531/ I-7531-UT의 두 CAN 포트 사이에서 노이즈 및 방해를 차단하도록 설계되었습니다. Bus 케이블이 거칠거나 노이즈로 인해 CAN 신호가 감쇠되면 I-7531/ I-7531-UT는 CAN 신호의 모양을 원래 신호로 복구 할 수 있습니다. I-7531/I-7531-UT를 사용하여 긴 드롭 라인(drop line)뿐만 아니라 트리 토폴로지(tree topology)를 구현할 수 있습니다. I-7531/I-7531-UT를 쉽게 사용하기 위해 모듈은 CAN 네트워크에 맞게 전송 속도(baud rate)를 자동으로 조정할 수 있습니다. 사용자는 I-7531/I-7531-UT를 CAN bus에 연결하고 종단 저항을 확인한 후 전원을 켜면 I-7531/I-7531-UT가 정상적으로 작동합니다.
I-7531/I-7531-UT를 사용하여 최대 BUS Node 수를 늘릴 수도 있습니다.
I-7531/I-7531-UT는 2500Vrms의 광학 절연을 제공하는 광학 절연(optical isolation) 기능을 사용하면 시스템의 중요한 부분을 나머지 CAN 네트워크와 분리하고 보호 할 수 있습니다. 또한 갈바니 보호(galvanic protection)기능은 CAN 세그먼트와 전원 공급 장치로 분리되어 있습니다.
자세한 내용은 I-7531/I-75631-UT의 사용 설명서를 참조하십시오.
I-7531/I-7531-UT를 CAN 네트워크에 적용하면 신호 전파 지연으로 인해 이상적인 총 BUS 길이가 줄어 듭니다.

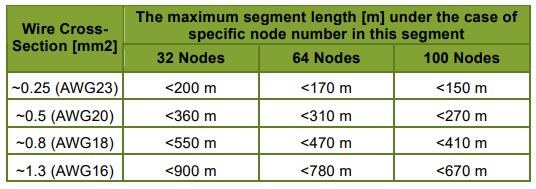

사용자는 다음 표를 사용하여 다른 유형의 배선을 사용할 때 각 세그먼트의 최대 노드 수와 최대 세그먼트 길이를 알 수 있습니다.

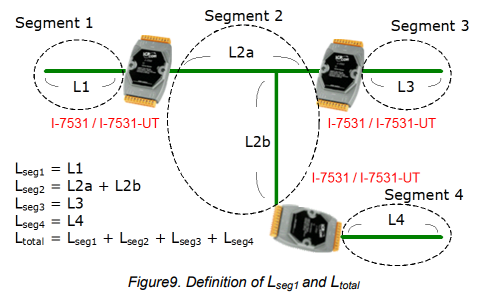

세그먼트 정의와 세그먼트 길이 (Lseg1, Lseg2…)와 이상적인 총 버스 길이 (Ltotal) 사이의 관계가 그림에 표시됩니다.
▪ CAN 사양 2.0A 및 2.0B와 호환
▪ ISO 11898-2 표준과 완전히 호환
▪ 최대 통신 보드 : 800Kbps
▪ CAN 측에서 2500 VRMS 포토 커플러(photo coupler isolation) 절연
▪ 전원 공급 장치와 2개의 CAN 포트 간에 3KV 갈바닉 절연 (galvanic isolation)
▪ CAN bus의 120Ω 단자 저항용 점퍼
▪ CAN 채널 2개
▪ 자동 전송 감지
▪ CAN 포트에서 최대 100개의 노드
▪ 탈착식 단자대
▪ DIN 레일에 쉽게 장착
참고 : I-7531/I-7531-UT의 하나의 CAN 포트를 통해 100개의 CAN 노드를 동시에 구동하는 것으로 확인되었습니다.
모델명 | I-7531 | I-7531-UT | |||
CAN 인터페이스 | |||||
채널 수 | 2 | ||||
커넥터 | 3-핀 나사형 터미널 블록 (CAN_GND, CAN_L, CAN_H) | ||||
전송속도 (Baud Rate) | 5 k ~ 800 k bps | ||||
절연 (Isolation) | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple | ||||
종단 저항 | 120Ω 종단 저항용 점퍼 | ||||
사양 |
ISO-11898-2, CAN 2.0A 및 CAN 2.0B |
||||
Fiber 인터페이스 | |||||
Propagation Delay |
200 ns | ||||
전원 | |||||
전원 공급 | 무제한 +10 ~ +30 VDC | ||||
보호 | 전원 역 극성 보호, 과전압 브라운 아웃 보호 | ||||
소비 전력 | 2 W | ||||
기구 | |||||
케이스 | 플라스틱 | ||||
설치 | DIN-Rail | ||||
치수 | 72 ㎜ × 118 ㎜ × 33 ㎜ (W × L × H) | ||||
환경 | |||||
작동 온도 | -25 ~ 75 ℃ | -40 ~ +85 ℃ | |||
보관 온도 | -30 ~ 80 ℃ | -45 ~ +90 ℃ | |||
습도 | 5 ~ 95 % RH, 비 응축 |
I-7531-G CR | 2-채널 CAN Bus Isolated Repeater (RoHS) |
I-7531-UT-G CR | 2-채널 CAN Bus Isolated Repeater with -40 to 85°C 작동 온도 (RoHS) |
