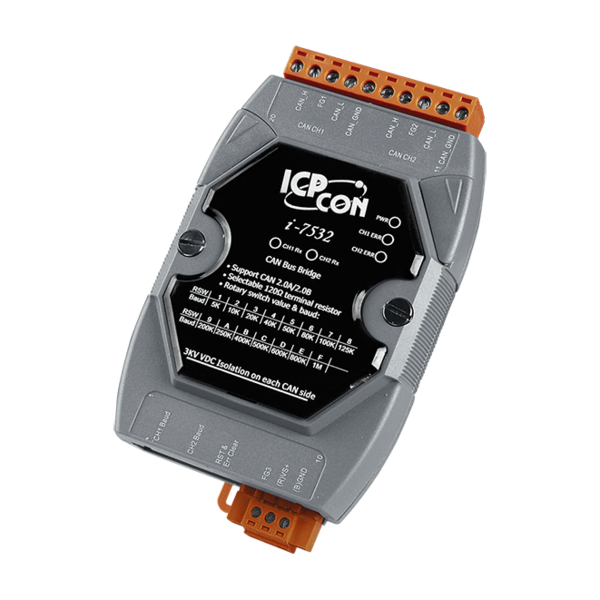

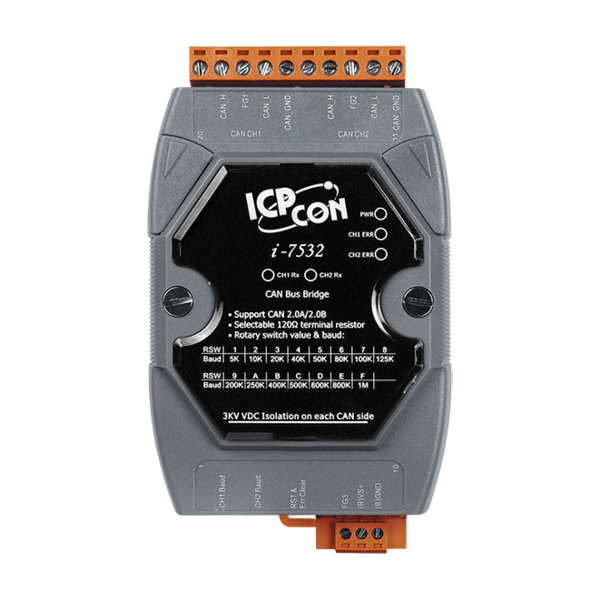

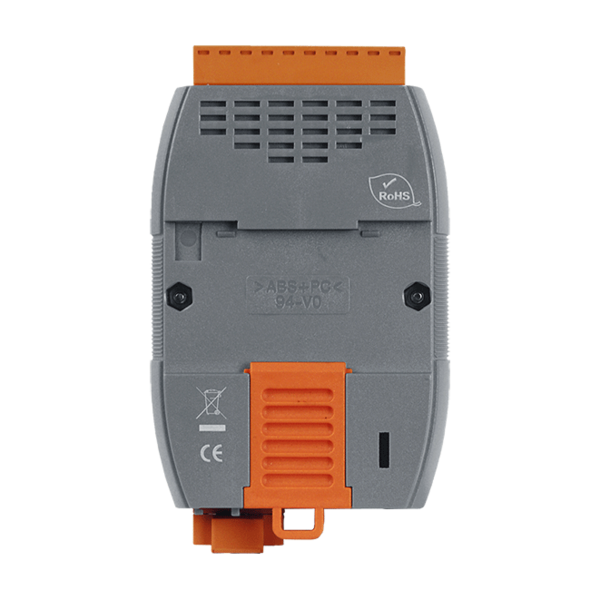

I-7532

제품명
I-7532
용도
2-채널 CAN Bus 브릿지
특성
Two-channel CAN Bus Isolated Bridge
제조사
ICPDAS(대만)

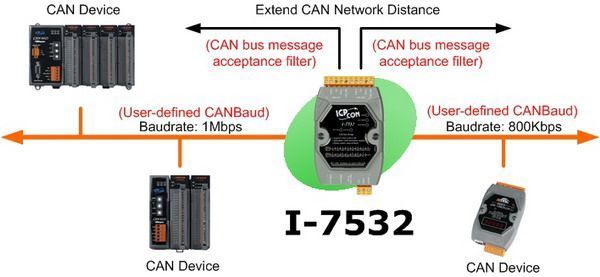

I-7532는 서로 다른 CAN 전송 속도를 구현하더라도 두 개의 CAN 네트워크를 통합하는데 사용할 수 있는 CAN bus 브리지(CAN bus bridge) 입니다. I-7531과 비교하여 I-7532는 3가지 이상의 유용한 기능을 제공합니다. 첫 번째, I-7532의 각 측면에서 CAN bus 시스템의 전송 거리 제한은 독립적이므로 전체 CAN 네트워크 거리를 연장 할 수 있습니다. 두 번째, I-7532의 한 CAN 포트에서 일부 오류 (예 : bit error)가 발생할 때 I-7532의 다른 CAN 포트는 영향을 받지 않고 여전히 올바르게 작동 할 수 있습니다. 마지막으로, I-7532에 있는 2개 CAN 포트의 전송 속도 및 CAN 메시지 필터 구성은 사용자의 응용 프로그램에 따라 조정될 수 있습니다. 이러한 기능을 통해 사용자는 응용 프로그램을 보다 유연하고 효율적으로 설계 할 수 있습니다.







▪  82C250 CAN 트랜시버
▪  CAN 측에 2500 VRMS 포토 커플러 절연(photo coupler isolation)
▪  전원 공급 장치와 2개의 CAN 채널간에 3KV 갈바닉 절연(galvanic isolation)
▪  CAN 2.0A 및 CAN 2.0B 모두 지원
▪  ISO 11898-2 표준과 완전히 호환
▪  5Kbps ~ 1Mbps 범위에서 조정 가능한 CAN bus 전송 속도 또는 프로그래밍 가능한 사용자 정의 전송 속도 (펌웨어 v1.01 이상) (신규)
▪  CAN bus 메시지 수락 필터 구성 지원 (펌웨어 v1.01 이상) (신규)
▪  CAN bus 메시지 수락 필터 및 사용자 정의 CAN 전송 속도 등을 쉽고 빠르게 구성하기 위한 I-7532 유틸리티 제공 (펌웨어 v1.01 이상) (신규)
▪  I-7532의 CAN1을 통한 펌웨어 업데이트 지원 (펌웨어 v1.02 이상) (신규)
▪  CAN 메시지는 다른 식별자(identifier)로 전달 (펌웨어 v1.03 이상) (신규)
▪  120Ω 종단 저항을 선택할 수 있는 점퍼 내장
▪  워치독 내장
▪  각 채널에서 최대 100개의 CAN node
▪  각 CAN 포트에서 최대 1km의 전송 거리
▪  탈착식 단자대, DIN 레일 장착
▪  각 CAN 채널에 대한 768 프레임 버퍼
▪  각 채널의 전송 속도는 높은 유연성을 위해 다를 수 있음
▪  10 kbps ~ 1 Mbps 범위의 전송 속도 지원
▪  로터리 스위치(rotary wsitch)를 사용하여 각 채널에 대한 CAN 전송 속도 구성 가능
▪  CAN 전송 거리 연장
참고 : I-7532의 1개의 CAN 포트를 통해 100개의 CAN node를 동시에 구동하는 것으로 확인되었습니다.





  모델명                 I-7532
 CAN 인터페이스
 컨트롤러(Controller) 72MHz 내장 마이크로 프로세서
 트랜시버(Transceiver) NXP 82C250
 채널수 2

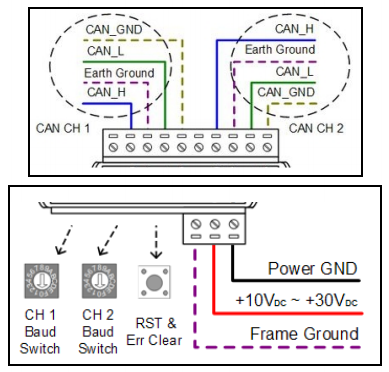

 커넥터 4-핀 나사형 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H)
 전송속도 (Baud Rate) 5 k ~ 1 M bps
 절연 (Isolation) 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
 종단 저항 120Ω 종단 저항용 점퍼
 사양

ISO-11898-2, CAN 2.0A 및 CAN 2.0B

 Filter Yes
 Time Delay [ 1Mbps (8-byte Data) ] ID-29bit => 156 us ; ID-11bit => 134 us
[ 5Kbps (8-byte Data) ] ID-29bit => 30 ms ; ID-11bit => 25 ms
 전원
 전원 공급 무제한 +10 ~ +30 VDC
 보호 전원 역 극성 보호, 과전압 브라운 아웃 보호
 소비 전력 2 W
 기구
 케이스 플라스틱
 설치 DIN-Rail
 치수 72 ㎜ × 122 ㎜ × 33 ㎜ (W × L × H)
 환경
 작동 온도 -25 ~ 75
 보관 온도 -30 ~ 80
 습도 10 ~ 90 % RH, 비 응축









   I-7532-G CR  2-채널 CAN Bus Isolated Bridge  (RoHS)
