제품 상세보기

I-2534

제품명
I-2534
용도
4- 포트 지능형 CAN bus 스위치
특성
4-포트 Intelligent CAN bus Switch
제조사
ICPDAS(대만)

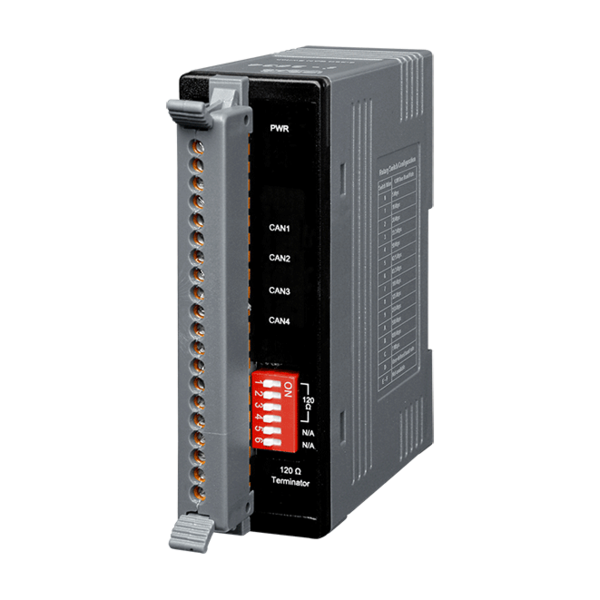

I-2534는 일종의 CAN bus 스위치(CAN bus switch)입니다. 스타(Star) 또는 트리(Tree) 네트워크 토폴로지의 유연한 설계를 제공하는 4개의 독립적인 CAN 채널이 있습니다. 이 새로운 토폴로지는 산업 기계, 빌딩 자동화, 차량 자동화 등과 같은 복잡한 CAN bus 애플리케이션을 해결할 수 있습니다. 또한 I-2534는 전송 속도가 다른 서로 다른 CAN 네트워크간에 데이터를 통합하고 교환합니다. 사용자가 CAN 네트워크 시스템을 확장하는데 도움이됩니다. I-2534는 CAN 네트워크를 여러 서브넷으로 분할하여 CAN 네트워크에서 최대 CAN node 수를 늘릴 수 있습니다. 또한 사용자 정의 CAN 전송 속도 및 CAN 필터 구성도 지원됩니다.













▪  CAN 통신 포트 4개
▪  CAN 사양 2.0A 및 2.0B와 호환
▪  ISO 11898-2 표준과 완전히 호환
▪  전송 속도 : 5k, 10k, 20k, 33.3k, 50k, 62.5k, 83.3k, 125k, 250k, 500k, 800k, 1M bps 및 사용자 정의
▪  CAN bus filter 구성 가능
▪  각 CAN 채널에 대해 100개의 데이터 프레임 버퍼
▪  모든 CAN 채널에서 최대 2500fps의 최대 데이터 흐름
▪  로터리 스위치(Rotary Switch)로 선택 가능한 전송 속도
▪  딥 스위치(DIP Switch)로 120Ω 단자 저항 선택 가능
▪  CAN 수신 및 전송을 위한 LED
▪  스타 또는 트리 토폴로지로 CAN 네트워크 지원
▪  CAN 네트워크 거리를 확장하기 위해 CAN bus 거리 연장
▪  다른 전송 속도로 다른 CAN 네트워크 통합
▪  난연성 플라스틱 케이스

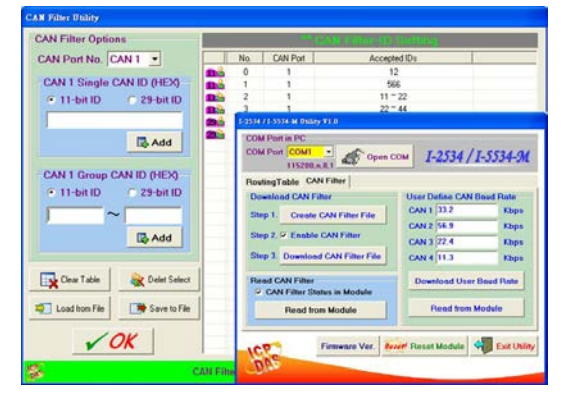

▪  CAN 필터, 경로 경로, 사용자 정의 전송 속도 및 CAN-ID 매핑 (v1.10 펌웨어) 구성을 위한 유틸리티 도구
▪  최대 각 CAN 채널에 대해 최대 32개의 CAN-ID 매핑 데이터. (v1.10 펌웨어)





 모델명   I-2534
 하드웨어
 컨트롤러 고성능 마이크로 컨트롤러
 RTC (Real Time Clock)                   No
 Watchdog Watchdog IC
 ESD 보호 각 채널에 대해 4 kV 접점
 CAN 인터페이스
 Transceiver NXP TJA1042
 채널 수 4
 CAN 사양 ISO-11898-2, CAN 2.0A and CAN 2.0B

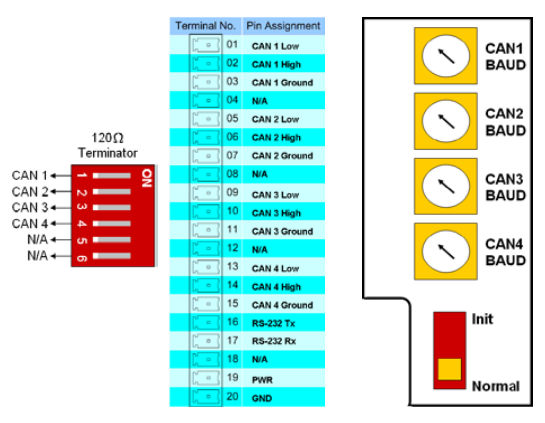

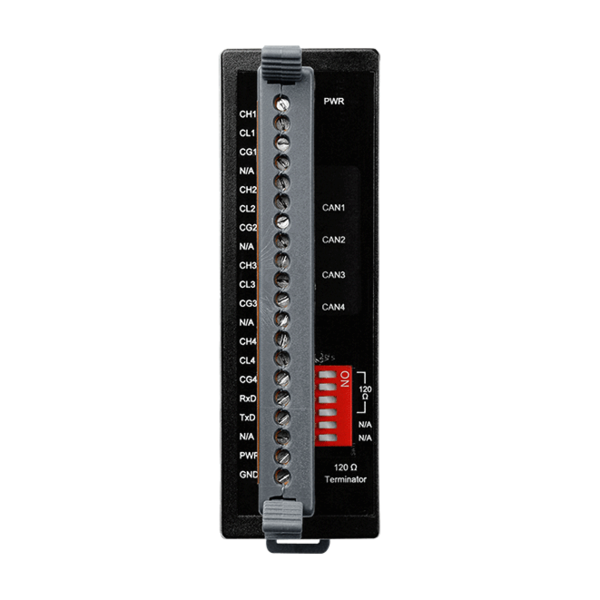

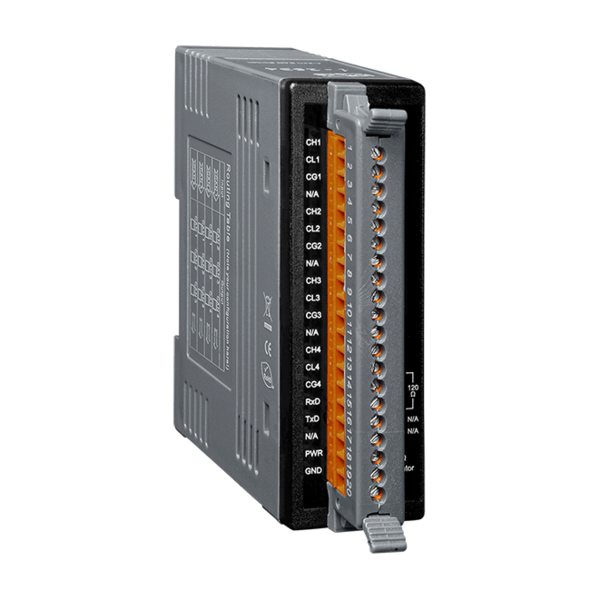

 CAN 커넥터 3-핀 나사형 터미널 블록 with CAN_H, CAN_L, CAN_GND
 Baud Rate (bps) 5 k ~ 1 M bps
 Baud Rate 선택 로타리 스위치(rotary switch) 로 선택
 절연(Isolation) 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
 종단 저항  120 Ω 종단 저항용 딥 스위치(DIP switch)로 선택 가능
 CAN Filter 사용자 구성
 시간 지연  [ 1 Mbps (8-byte Data) ] ID-11 bit => 240 us ;
[ 5 Kbps (8-byte Data) ] ID-29 bit => 1360 us
 UART 인터페이스
 RS-232 1 port (구성용)
 RS-232 커넥터 3-핀 나사형 터미널 블록 (TxD, RxD, GND )
 LED
 원형 LED CAN 상태 LED x 4 , 전원 LED x 1
 전원
 전원 공급 무제한 +10 ~ +30 VDC
 보호 전원 역 극성 보호, 과전압 브라운 아웃 보호
 소비 전력 3 W
 기구
 케이스 플라스틱
 설치 DIN-Rail
 치수 32.3 ㎜ × 99 ㎜ × 77.5 ㎜ (W × L × H)
 환경
 작동 온도 -25 ~ 75
 보관 온도 -30 ~ 80
 습도 10 ~ 90 % RH, 비 응축















I-2534 CR  4-포트 Intelligent CAN bus 스위치 (RoHS)
