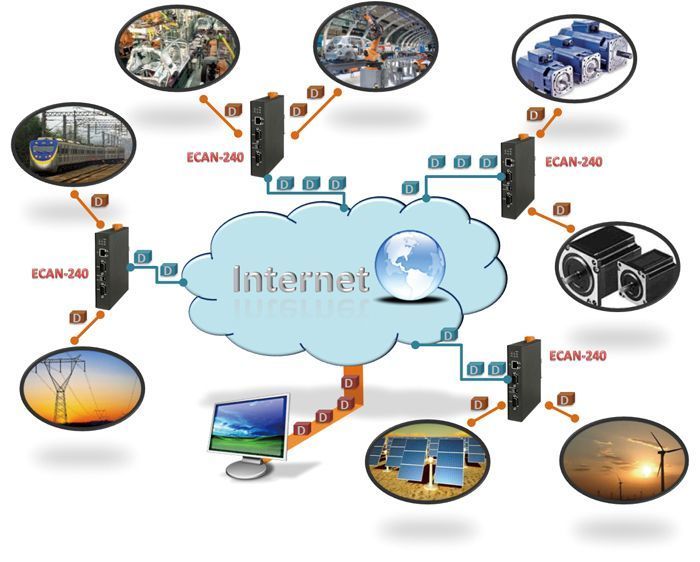

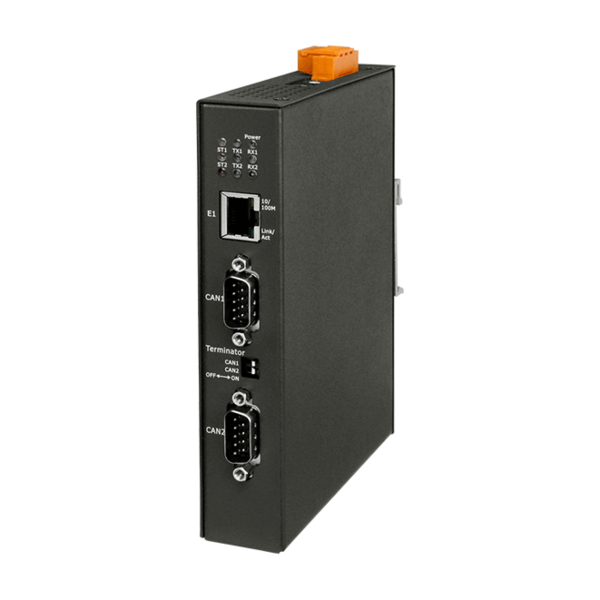

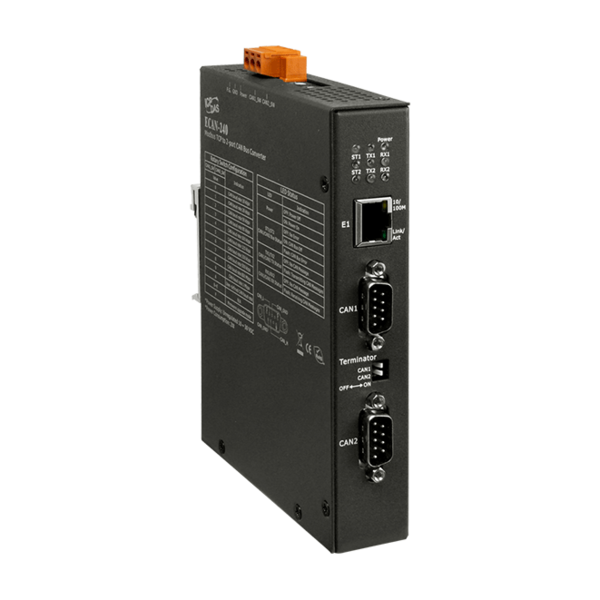

IoT (Internet of Things)는 최근 몇 년간 많이 논의 된 주제입니다. IoT 개념을 사용하면 다른 부분으로 이루어진 혼성의 네트워크 환경을 쉽게 통합하고 모든 것을 디지털화하여 보다 편리하게 생활 할 수 있습니다. ICPDAS사는 CAN bus 기반 산업과 관련된 IoT 애플리케이션에 대한 추가 액세스를 제공하기 위해 ECAN-240이라는 새로운 이더넷 제품을 개발했습니다. ECAN-240 모듈은 Modbus TCP to 2-포트 CAN bus 게이트웨이입니다. Modbus TCP 산업용 프로토콜을 기반으로 이더넷을 통해 통신을 제공하는 기능을 합니다. 즉, 모듈을 산업용 네트워크와 쉽게 통합 할 수 있습니다. ECAN-240 모듈에는 2개의 CAN bus인터페이스가 포함되어 있어서 CAN bridge 또는 CAN 메시지 라우터와 같이 보다 다양한 CAN 애플리케이션을 지원할 수 있습니다. CAN 메시지 라우터 기능은 ECAN-240 모듈을 사용하여 서로 다른 4개의 CAN 네트워크에 연결하여 서로 통신 할 수 있음을 의미합니다.

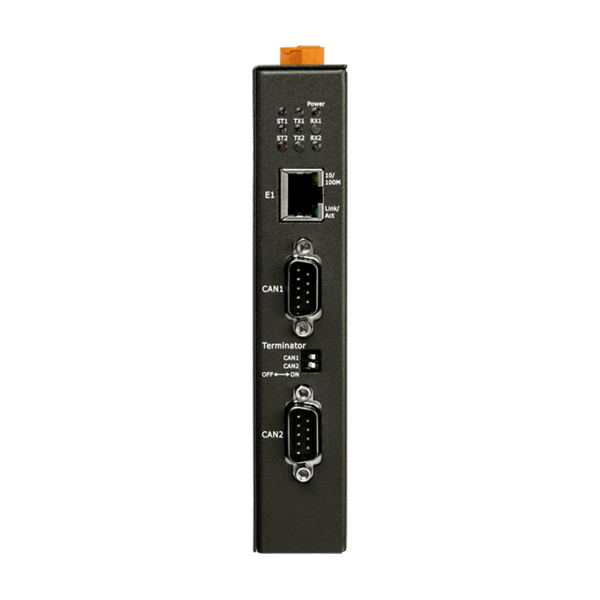

■ 하드웨어(Hardware)
▪ 입력 전압 10 ~ 30VDC 지원
▪ ISO 11898-2 표준과 완전히 호환
▪ 종단 저항을 활성화/비활성화하는데 사용할 수 있는 내장 DIP 스위치 포함
▪ 자동 협상 기능이 있는 RJ-45 이더넷 인터페이스 포함
▪ 9 핀 D-sub 커넥터가 있는 2개의 CAN bus 인터페이스 포함

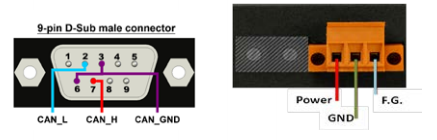

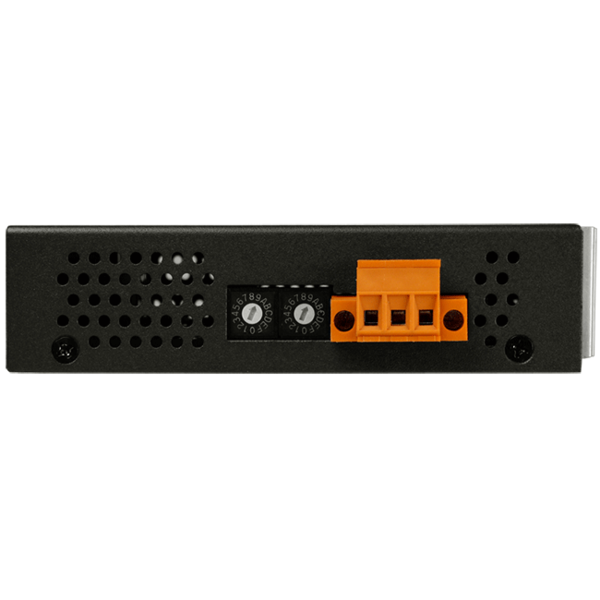

▪ CAN bus 전송 속도 선택을 위한 2개의 로터리 스위치 포함
▪ 7개의 LED 표시기 : 1개 전원 표시기, 6개는 CAN bus 활동 모니터링용
▪ 이더넷 상태용 RJ-45 LED 표시기
▪ RoHS 설계
■ 소프트웨어(Software)
▪ CAN bus ID 필터 기능 지원
▪ 구성을 통해 CAN bus 브리지 모드 지원
▪ 구성을 통해 CAN bus 청취 전용 모드 지원
▪ CAN bus 전송 속도 지원 : 10k bps ~ 1M bps 범위, 로터리 스위치를 통해 조정 가능
▪ 구성을 통해 Modbus TCP 클라이언트/서버 기능 지원
▪ 구성을 통한 TCP/UDP 쌍 연결 기능 지원
▪ 펌웨어 업데이트를 가능하게 하는 부트 로더 모드(bootloader mode) 지원
▪ 웹 구성 기능 지원
■ 웹 구성(Web Configuration)

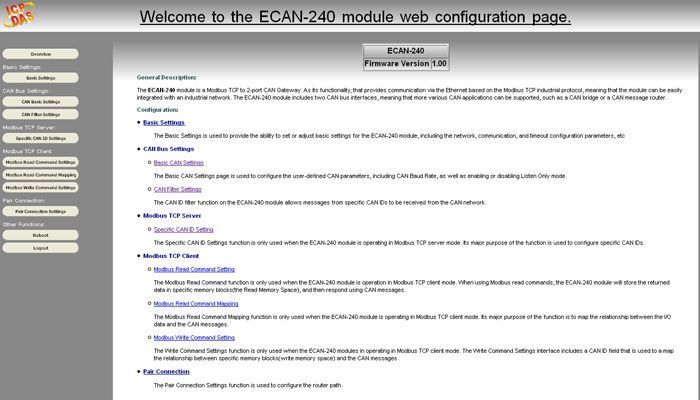

ECAN-240 모듈의 모듈 매개 변수 또는 통신 명령 (Modbus 클라이언트 모드에서만) 구성은 내장 웹 구성 기능을 사용하는 표준 웹 브라우저를 통해 수행 할 수 있습니다. 웹 구성 기능은 여러 범주로 나뉘며 기본 구성, CAN bus 구성, Modbus 구성 및 쌍 연결(pair connection) 구성을 포함합니다.
* Note :
1. IE 8, Chrome, Opera, Firefox (권장)를 포함한 브라우저가 지원됩니다.
2. 웹 구성 기능을 사용하는 동안 임시 인터넷 파일이 IE 8에 미치는 영향이 비정상적으로 작동합니다. 따라서 설정을 "페이지를 방문 할 때마다"로 변경하십시오.
3. IE 11 및 Microsoft Edge는 지원되지 않습니다.
모델명 | ECAN-240 | |||
CAN 인터페이스 | ||||
채널 수 | 2-채널 with 9-핀 D-sub male connector | |||
CAN 사양 | ISO-11898-2, CAN 2.0A and CAN 2.0B | |||
CAN 커넥터 | 9-핀 male D-Sub with CAN_GND, CAN_H, CAN_L | |||
Baud Rate (bps) | 10kbps to 1Mbps | |||
Baud Rate 선택 | 2개 로터리 스위치(rotary switches)로 선택 | |||
절연(Isolation) | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple | |||
종단 저항 | built-in DIP-switch (종단 저항 활성화/비활성화) | |||
CAN Filter | CAN bus ID filter function 지원 | |||
Ethernet | ||||
컨트롤러 | 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) | |||
커넥터 | RJ-45 with Ethernet indictor | |||
프로토콜 | Modbus TCP Client/Server, TCP, UDP, HTTP | |||
소켓 커넥션 | 8 for TCP, 1 for UDP | |||
LED | ||||
원형 LED | 전원 (1), CAN bus 상태 (2), CAN bus Tx (2), CAN bus Rx (2) 및 이더넷 상태 (RJ-45) (2) | |||
전원 | ||||
전원 공급 | Unregulated +10 ~ +30 VDC, (0.08)@24VDC, 2W | |||
보호 | 역 극성 보호, 과전압 브라운 아웃 보호 | |||
기구 | ||||
설치 | DIN-Rail | |||
치수 | 106.8mm x 146.8mm x 25.9mm (W x L x H) | |||
환경 | ||||
작동 온도 | -25 ~ 75 ℃ | |||
보관 온도 | -30 ~ 80 ℃ | |||
습도 | 10 ~ 90 % RH, 비 응축 |
ECAN-240 CR | Modbus TCP to 2-포트 CAN Bus Gateway (RoHS) |
