제품 상세보기

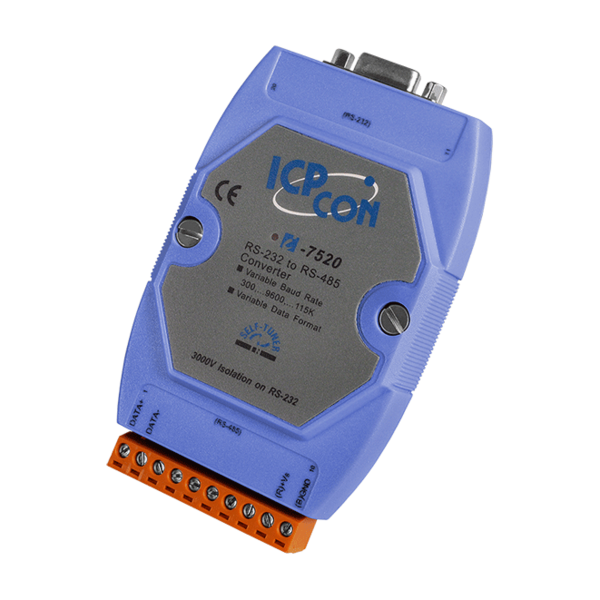

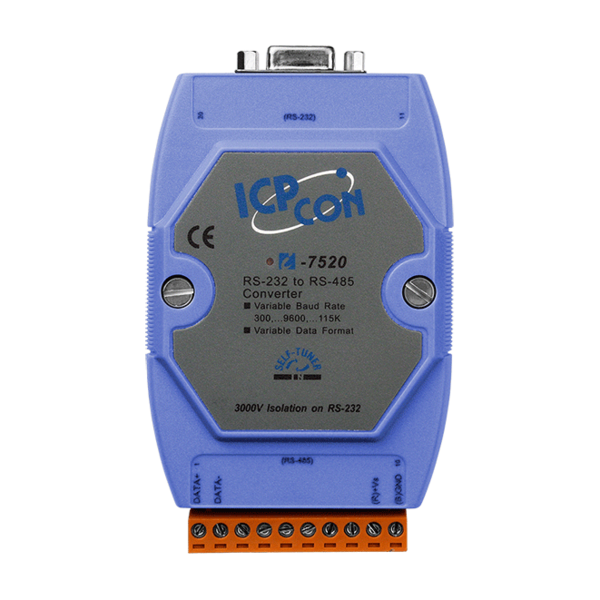

I-7520

제품명
I-7520
용도
RS-232 to RS-485 컨버터
특성
3000 VDC 절연 on RS-232 side
제조사
ICPDAS(대만)

대부분의 산업용 컴퓨터 시스템은 표준 RS-232 시리얼 포트를 제공합니다. RS-232는 널리 사용되지만 전송 속도, 범위 및 네트워킹 기능이 제한적입니다. RS-485 표준은 하드웨어 및 소프트웨어를 변경할 필요없이 RS-232 신호를 절연 된 RS-485 신호로 투명하게 변환하는 데이터 및 제어 신호에 차동 전압 라인을 사용하여 이러한 제한을 극복합니다. I-7520을 사용하면 표준 PC 하드웨어를 사용하여 산업 등급의 장거리 통신 시스템을 쉽게 구축 할 수 있습니다.

I-7520/I-7520A와 I-7520R/I-7520AR은 절연 설계가 다릅니다. 사용자가 PLC/PC에서 전원을 공급할 경우 I-7520R/AR을 사용해야 합니다. 그렇지 않으면 절연이 중단됩니다. 자세한 정보는 I-7000 BUS Converter 매뉴얼을 참조하십시오.





▪   RS-485 데이터 라인을 위한 ESD 보호
▪   EDS 보호 : RS-232/422/485 데이터 라인
▪   전원 입력 : +10 ~ +30 VDC
▪   3000 VDC 절연 보호 on RS-485 Side
▪   최대 전송 속도 115200 pbs
▪   작동 온도 : -25 °C ~ +75 °C
▪   DIN-Rail 설치





모델명 I-7520 I-7520R I-7520A I-7520AR
  시리얼 인터페이스
  RS-232 (Master)   TxD, RxD, GND
  RS-422 (Slave)   -   TxD+, TxD-, RxD+, RxD
  (RS-422와 RS-485 통시에 사용 불가)

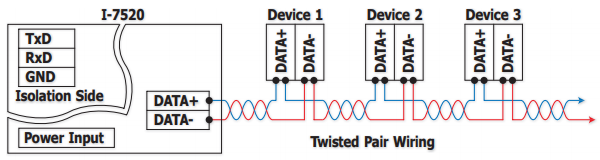

  RS-485 (Slave)   Data+, Data
  전송거리

  9.6 kbps에서 최대 1,200 미터 ;  115.2 kbps에서 최대 400 미터
  (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
  Salf-Tuner Asic 내장   Yes
  속도   300 ~ 115200 bps
  EDS 보호   Yes
  3000 VDC 절연 전압   on RS-232 side   on RS-485 side   on RS-232 side   on RS-485 side
  커넥터
  RS-232   9-핀 Female D-Sub
  RS-422/485   탈착식 10-핀 터미널 블록
  LED
  전원/통신   Yes
  전원
  전원 공급   +10 VDC ~ +30 VDC (Non-isolated)
  소비 전력   1.2 W
  기구
  설치   플라스틱 (난연성 재질)
  치수 (W x H x D)   72 mm x 118 mm x 35 mm
  설치   DIN-Rail
  환경
  작동 온도   -25 ~ 75
  보관 온도   -30 ~ 75
  습도   10 ~ 90 % RH, 비 응축











  I-7520 CR   Isolated RS-232 to RS-485 Converter (RoHS)
  I-7520A CR   Isolated RS-232 to RS-422/485 Converter (RoHS)
  I-7520R CR   RS-232 to Isolated RS-485 Converter (RoHS)
  I-7520AR CR   RS-232 to Isolated RS-422/485 Converter (RoHS)





  I-7510 CR   Isolated RS-485 Repeater (RoHS)
  I-7510A CR   Isolated RS-232 to RS-422/485 Converter (RoHS)
