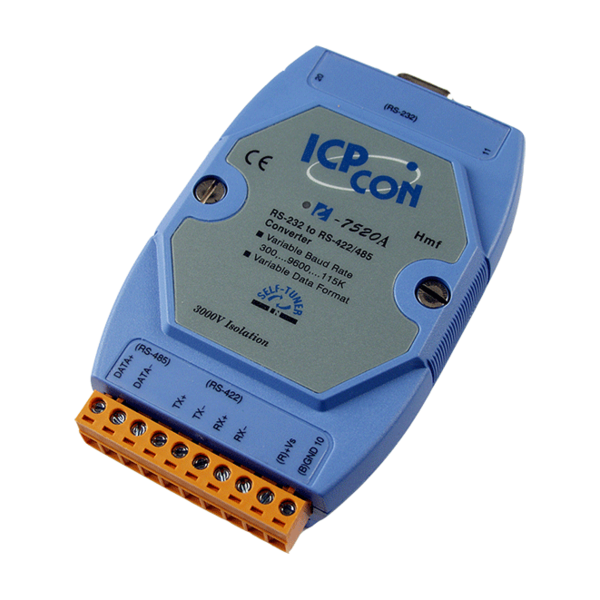

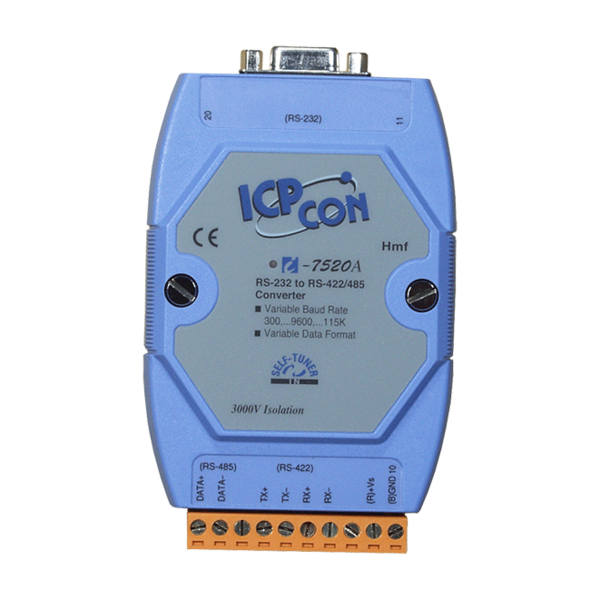

대부분의 산업용 컴퓨터 시스템은 표준 RS-232 시리얼 포트를 제공합니다. RS-232는 널리 사용되지만 전송 속도, 범위 및 네트워킹 기능이 제한적입니다. RS-422 및 RS-485 표준은 하드웨어 및 소프트웨어를 변경할 필요없이 RS-232 신호를 분리 된 RS-422 또는 RS-485 신호로 투명하게 변환하는 데이터 및 제어 신호에 차동 전압 라인을 사용하여 이러한 제한을 극복합니다. I-7520A 사용하면 표준 PC 하드웨어를 사용하여 산업 등급의 장거리 통신 시스템을 쉽게 구축 할 수 있습니다.
I-7520/I-7520A와 I-7520R/I-7520AR은 절연 설계가 다릅니다. 사용자가 PLC/PC에서 전원을 공급할 경우 I-7520R/AR을 사용해야 합니다. 그렇지 않으면 절연이 중단됩니다. 자세한 정보는 I-7000 BUS Converter 매뉴얼을 참조하십시오.
▪ RS-485 데이터 라인을 위한 ESD 보호
▪ EDS 보호 : RS-232/422/485 데이터 라인
▪ 전원 입력 : +10 ~ +30 VDC
▪ 3000 VDC 절연 보호 on RS-485 Side
▪ 최대 전송 속도 115200 pbs
▪ 작동 온도 : -25 °C ~ +75 °C
▪ DIN-Rail 설치
모델명 | I-7520 | I-7520R | I-7520A | I-7520AR | |
시리얼 인터페이스 | |||||
RS-232 (Master) | TxD, RxD, GND | ||||

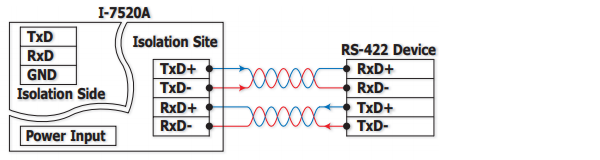

RS-422 (Slave) | - | TxD+, TxD-, RxD+, RxD (RS-422와 RS-485 통시에 사용 불가) |
|||
RS-485 (Slave) | Data+, Data | ||||
전송거리 |
9.6 kbps에서 최대 1,200 미터 ; 115.2 kbps에서 최대 400 미터 (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
||||
Salf-Tuner Asic 내장 | Yes | ||||
속도 | 300 ~ 115200 bps | ||||
EDS 보호 | Yes | ||||
3000 VDC 절연 전압 | on RS-232 side | on RS-485 side | on RS-232 side | on RS-485 side | |
커넥터 | |||||
RS-232 | 9-핀 Female D-Sub | ||||
RS-422/485 | 탈착식 10-핀 터미널 블록 | ||||
LED | |||||
전원/통신 | Yes | ||||
전원 | |||||
전원 공급 | +10 VDC ~ +30 VDC (Non-isolated) | ||||
소비 전력 | 1.2 W | ||||
기구 | |||||
설치 | 플라스틱 (난연성 재질) | ||||
치수 (W x H x D) | 72 mm x 118 mm x 35 mm | ||||
설치 | DIN-Rail | ||||
환경 | |||||
작동 온도 | -25 ~ 75 ℃ | ||||
보관 온도 | -30 ~ 75 ℃ | ||||
습도 | 10 ~ 90 % RH, 비 응축 |
I-7520 CR | Isolated RS-232 to RS-485 Converter (RoHS) |
I-7520A CR | Isolated RS-232 to RS-422/485 Converter (RoHS) |
I-7520R CR | RS-232 to Isolated RS-485 Converter (RoHS) |
I-7520AR CR | RS-232 to Isolated RS-422/485 Converter (RoHS) |
I-7510 CR | Isolated RS-485 Repeater (RoHS) |
I-7510A CR | Isolated RS-232 to RS-422/485 Converter (RoHS) |
