제품 상세보기

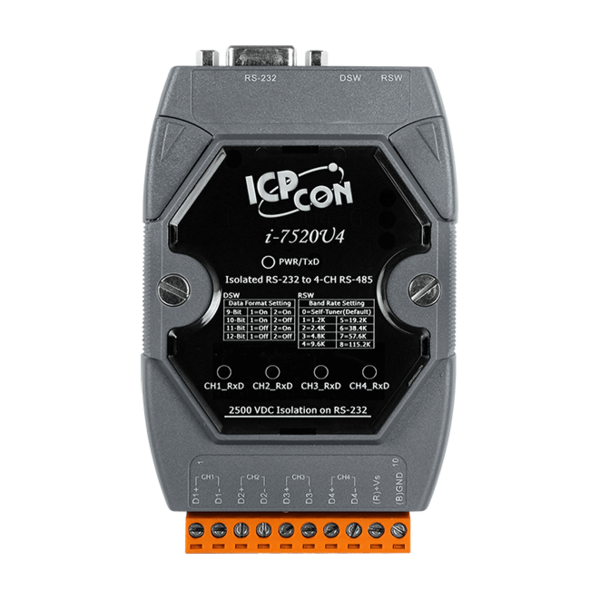

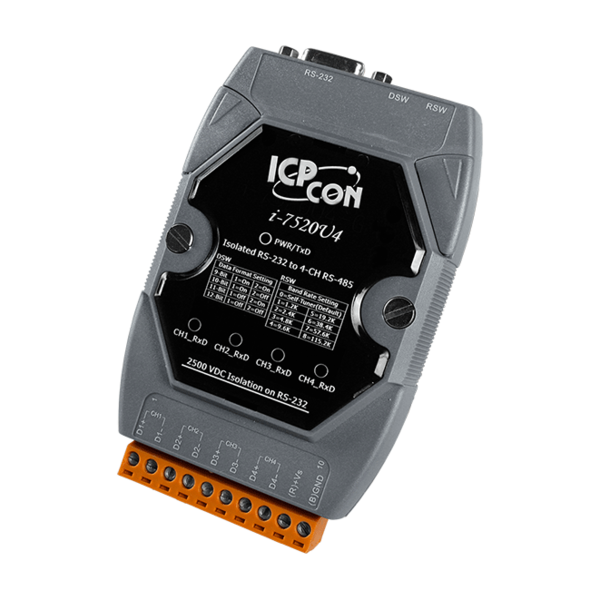

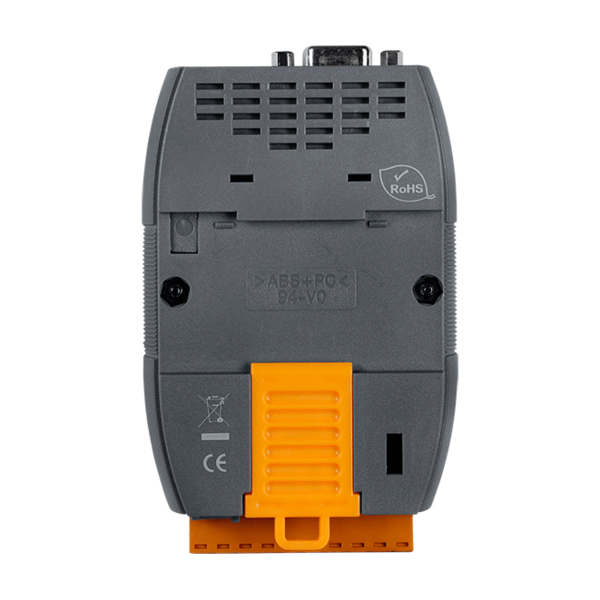

I-7520U4-G

제품명
I-7520U4-G
용도
RS-232 to 4 채널 RS-485 Active Hub
특성
True RS-485 Star Wiring Hub
제조사
ICPDAS(대만)

RS-485 액티브 허브 (RS-485 Active Hub)

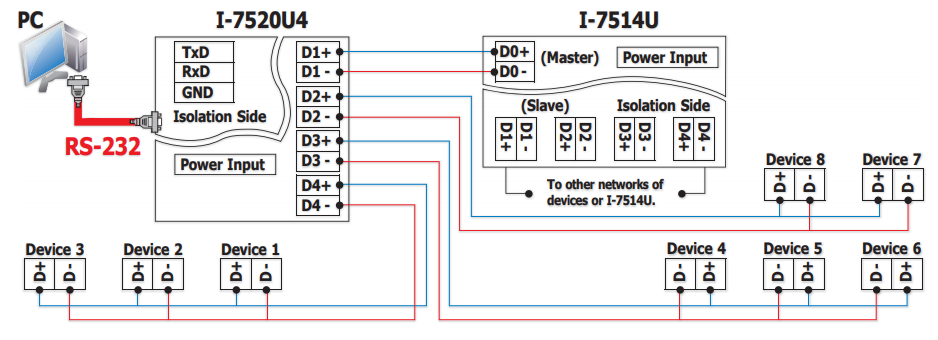

I-7520U4는 절연 RS-232 to 4-채널 RS-485 액티브 스타 배선 허브입니다. 4개의 독립적인 RS-485 출력 채널과 1개의 RS-232 입력 채널이 있습니다. 각 출력 채널에는 개별 드라이버가 장착되어 있습니다. 마스터의 입력 채널 데이터는 동시에 4개의 모든 출력 채널로 전달됩니다.

전송 속도 설정 (Baud Rate Setting)
I-7520U4는 2가지 전송 속도 설정 모드를 제공합니다. 하나는 자체 튜너 모드(Self-Tuner mode)이고, 다른 하나는 고정 전송 속도 모드(Fixed baud rate mode)입니다. Self-Tuner 모드는 Multiple Baud Rate 및 Multiple Data Format을 지원할 수 있습니다. 고정 전송 속도 모드는 길거나 손실이 많은 회선 또는 전기적으로 노이즈 환경에서 데이터 전송에 더 나은 품질을 제공합니다.

RS-485 단락 (RS-485 Short-Circuit)
단락 보호가 자동으로 고장 채널을 차단할 수 있으며, 이러한 종류의 설계는 통신 시스템을 보호하기에 충분합니다. 연결된 RS-485 장비가 고장 나면 다른 장비가 정상적으로 작동하도록 고장 채널이 절연됩니다.

종단 저항 (Termination resistors)
일부 중요한 환경에서는 시리얼 신호가 반사되지 않도록 종단 저항을 추가해야 할 수도 있습니다. I-7520U4에는 점퍼(기본 비활성화)를 선택 가능한 120Ω 종단 저항이 각 채널에 포함되어 있습니다.

LED 표시기 (LED Indicators)
I-7520U4에는 전원 상태 및 네트워크 트래픽을 나타내는 6개의 LED가 있습니다. 기기가 데이터를 보내거나 받을 때 TxD/RxD LED가 깜박입니다





▪   문제 해결을 위한 전원 및 데이터 흐름 표시기

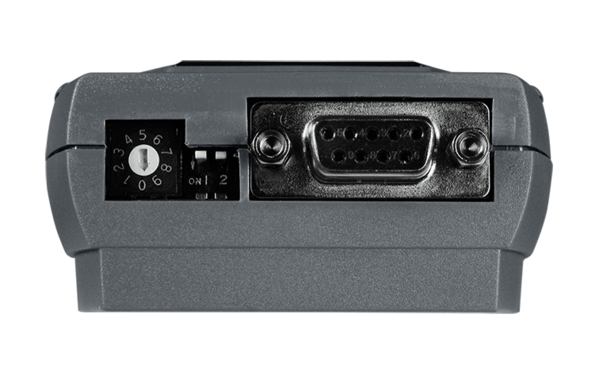

▪   고정 전송 속도 설정용 Easy-to-use rotary switch : 1200 ~ 115200 bps
▪   전원 입력 : +10 ~ +30 VDC
▪   각 채널에 대한 독립적인 RS-485 드라이버
▪   자동 RS-485 방향 제어
▪   각 채널에 120Ω 종단 저항 점퍼
▪   작동 온도 : -25 °C ~ +75 °C
▪   DIN-Rail 설치





모델명   I-7520U4
  시리얼 인터페이스
  입력   RS-232 채널 1개 : TxD, RxD and GND
  출력   RS-485 채널 4개 : Data+, Data
  전송거리

  9.6 kbps에서 최대 1,200 미터 ;  115.2 kbps에서 최대 400 미터
  (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
  Salf-Tuner Asic 내장   Yes
  속도   300 ~ 115200 bps via Self-Tuner 모드 ; 1200 ~ 115200 bps via 고정 전송 속도 모드
  EDS 보호   Yes
  2500 VDC 절연 on RS-232   Yes

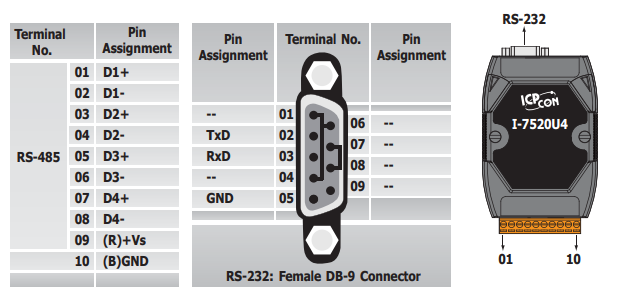

  커넥터
  RS-232   9-핀 Female D-Sub
  RS-422/485   탈착식 10-핀 터미널 블록
  LED
  전원/통신   Yes
  전원
  전원 공급   +10 VDC ~ +30 VDC (Non-isolated)
  소비 전력   1.2 W
  기구
  설치   플라스틱 (난연성 재질)
  치수 (W x H x D)   72 mm x 118 mm x 35 mm
  설치   DIN-Rail
  환경
  작동 온도   -25 ~ 75
  보관 온도   -30 ~ 75
  습도   10 ~ 90 % RH, 비 응축











  I-7520U4-G CR   Isolated RS-232 to 4 채널 RS-485 Active Hub (회색 커버) (RoHS)

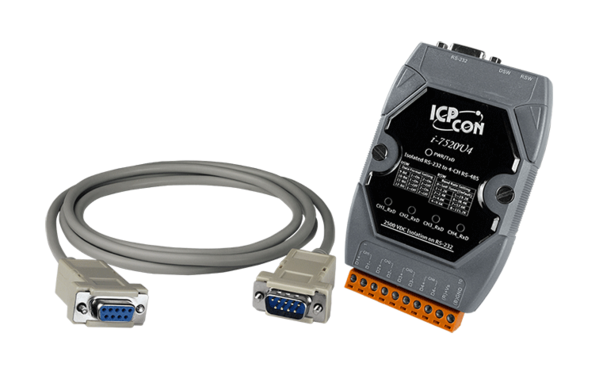

  I-7520U4-CA-G CR   I-7520U4-G CR with CA-0915 케이블 x 1





  I-7510 CR   Isolated RS-485 Repeater (RoHS)
  I-7510A CR   Isolated RS-232 to RS-422/485 Converter (RoHS)
