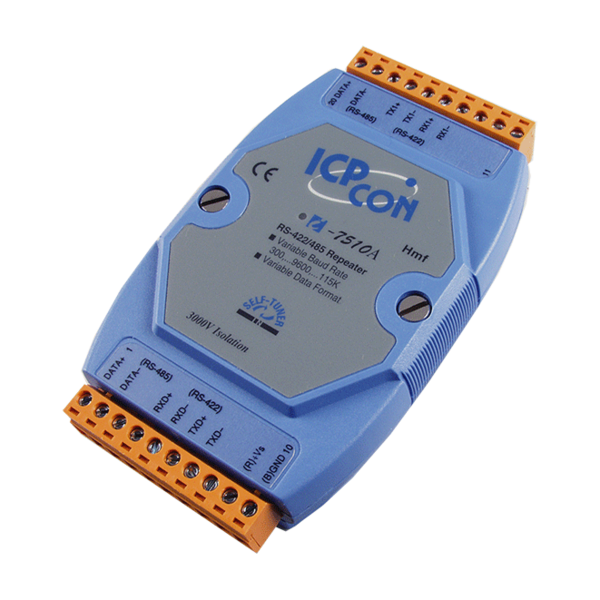

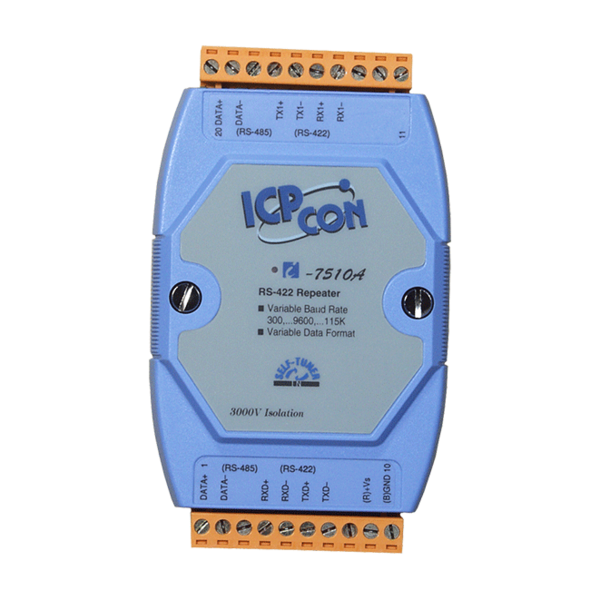

I-7510A는 한 개의 RS-422/485 장비와 나머지 시스템간에 양방향 광학 절연(2-way optical isolation)을 제공합니다. 또한 기존 네트워크의 전송을 확장하기 위한 중계기로 사용될 수도 있습니다.
추가적으로, RS-485 시스템은 표준에 의해 제한되는 256 node 한계를 넘어 확장 될 수 있습니다. 또한 4-선 RS-422 신호를 2-선 RS-485 신호를 변환하는데 사용될 수 있으며 그 반대도 가능합니다.
I-7510AR은 절연을 제외하고 I-7510A와 정확히 동일합니다. I-7510A의 절연은 입력 인터페이스 회로에 있지만 I-7510AR의 절연은 입력 및 출력 인터페이스 회로에 있습니다. 다시 말해서 I-7510AR은 3 방향 절연 리피터 모듈입니다.
▪ 자동으로 RS-485 방향 제어
▪ 최대 전송 속도 115200 bps
▪ RS-485 데이터 라인을 위한 ESD 보호
▪ 2-way 3000 VDC 절연 보호 : I-7510/I-7510A
▪ 3-way 3000 VDC 절연 보호 : I-7510AR
▪ 3-way 5000 VDC 절연 보호 : I-7510P (IEC 60664-1 section 6.1.2.2.1)
▪ 전원 입력 : +10 ~ +30 VDC
▪ 작동 온도 : -25 °C ~ +75 °C
▪ DIN 레일 설치
모델명 | I-7510 | I-7510P | I-7510A | I-7510AR | |
시리얼 인터페이스 | |||||
RS-422 | - | TxD+, TxD-, RxD+, RxD (RS-422와 RS-485 통시에 사용 불가) |
|||
RS-485 | Data+, Data | ||||
전송거리 | 9.6 kbps에서 최대 1,200 미터 ; 115.2 kbps에서 최대 400 미터 (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
||||
Salf-Tuner Asic 내장 | Yes | ||||
속도 | 300 ~ 115200 bps | ||||
EDS 보호 | Yes | ||||
절연 전압 | 2-방향 3 kV 절연 | 3-방향 5 kV 절연 | 2-방향 3 kV 절연 | 3-방향 3kV 절연 | |
커넥터 | 탈착식 10-핀 터미널 블록 x 2 | ||||
LED | |||||
전원/통신 | Yes | ||||
전원 | |||||
전원 공급 | +10 VDC ~ +30 VDC (Non-isolated) | ||||
소비 전력 | 2.2 W | ||||
기구 | |||||
설치 | 플라스틱 (난연성 재질) | ||||
치수 (W x H x D) | 72 mm x 122 mm x 35 mm | ||||
설치 | DIN-Rail | ||||
환경 | |||||
작동 온도 | -25 ~ 75 ℃ | ||||
보관 온도 | -30 ~ 75 ℃ | ||||
습도 | 10 ~ 90 % RH, 비 응축 |
I-7510 CR | Isolated RS-485 리피터 (RoHS) |
I-7510A CR | Isolated RS-422/485 리피터/컨버터 (RoHS) |
I-7510AR CR | 3 방향 절연 RS-422/485 리피터/컨버터 (RoHS) |
I-7510P CR | 3 방향 5 kV 절연 485 리피터 (RoHS) |
