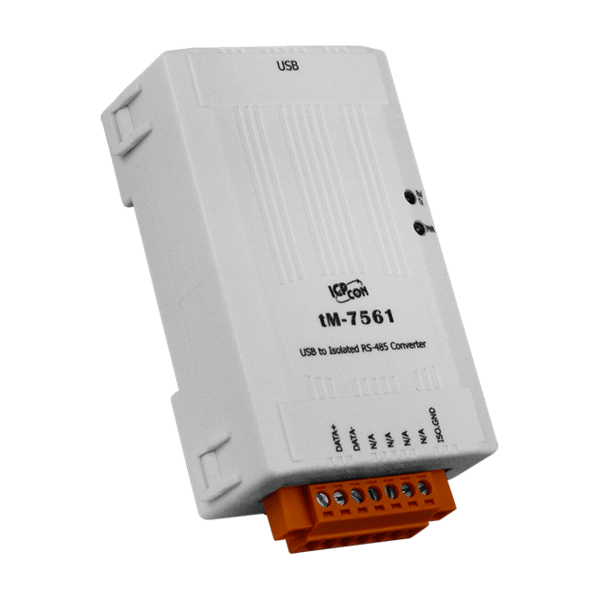

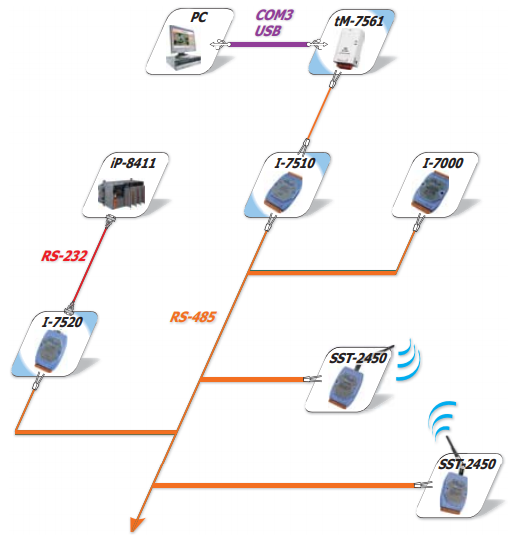

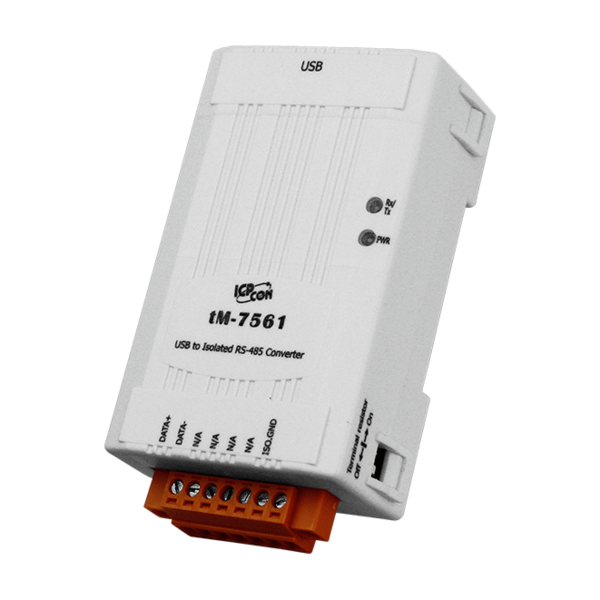

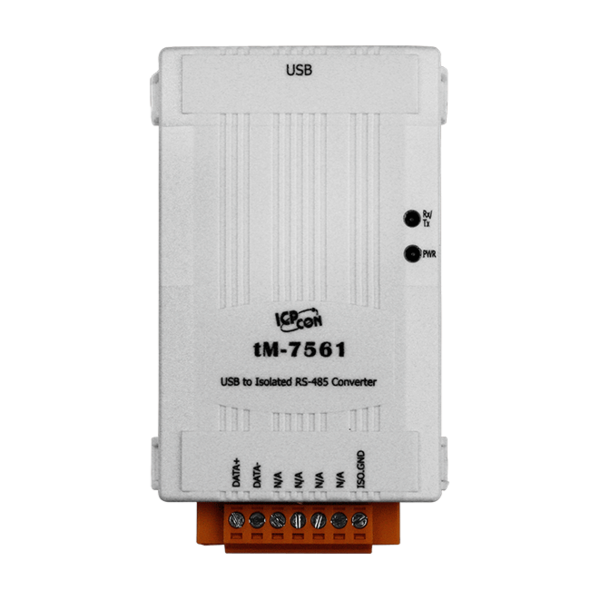

tM-7561은 비용 효율적인 USB to RS-485 변환기(converter)입니다. tM-7561을 PC에 연결하면 USB 인터페이스를 통해 RS-485 장치에 액세스 할 수 있는 RS-485 포트가 한 개 있습니다. I-7520과 마찬가지로 tM-7561에는 "셀프 튜너"(Self-Tuner) 칩이 포함되어 있어서 전송 속도와 데이터 형식을 RS-485 네트워크로 자동 조정합니다. tM-7561 모듈은 USB 포트에서 전원을 공급받으며 외부 전원 어댑터가 필요하지 않습니다.
▪ 문제 해결을 위한 전원 및 데이터 흐름 표시기

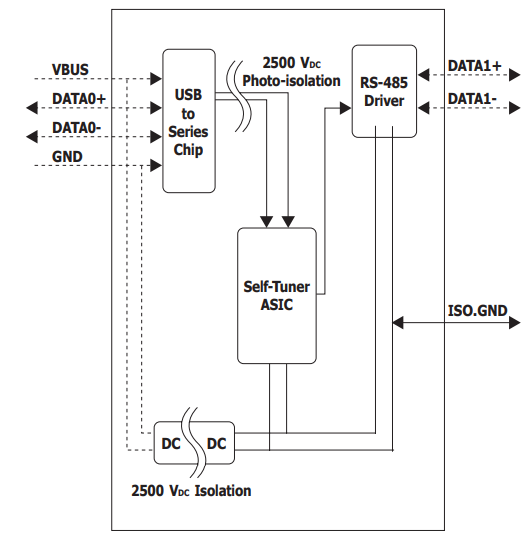

▪ RS-485 측의 2500 VDC 절연 보호
▪ 드라이버 지원 : Windows 98/ME/2000/XP (32/64-bit)/Vista (32/64-bit)/7 (32/64-bit)/8 (32/64-bit)/10/Linux
▪ DIN 레일에 적합한 소형 포장
▪ 외부 전원 공급 장치 불필요
▪ 자동으로 RS-485 방향 제어
▪ 작동 온도 : -25 °C ~ +75 °C
▪ 저전력 소비
▪ 비용 효율적인 변환기 작동 온도 : -25 °C ~ +75 °C
■ 비교표
모델명 | tM-7561 | I-7561 | ||
시리얼 인터페이스 | Only RS-485 | RS-232/422/485 | ||
치수 (W x H x D) | 52 mm x 95 mm x 27 mm | 72 mm x 122 mm x 35 mm | ||
비 고 | 비용 효율적, 입문 단계 | 입문 단계 |
인터페이스 | ||||
USB | Compatibility : USB 1.1 및 2.0 표준 | |||
RS-485 | Data+, Data | |||
RS-485 전송거리 | 최대 1,200 미터 at 9.6 kbps; 최대 400 미터 at 115.2 kbps (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
|||
Self-Tuner Asic 내장 | Yes | |||
속도 | 300 ~ 115200 bps | |||
RS-485 커텍터 | 탈착식 7-핀 터미널 블록 | |||

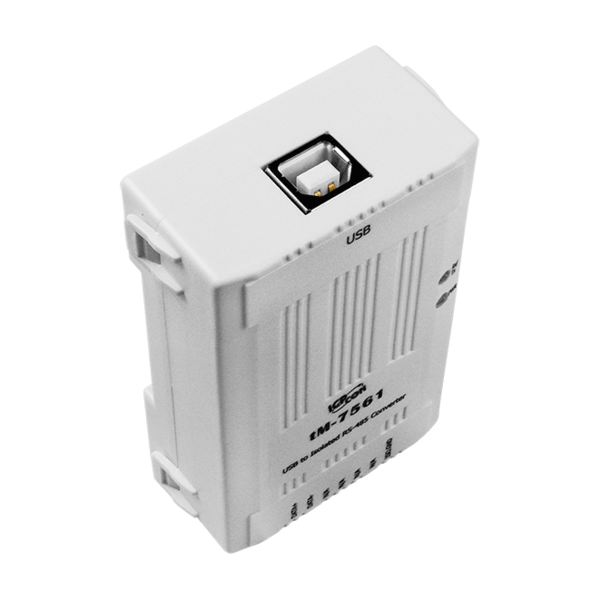

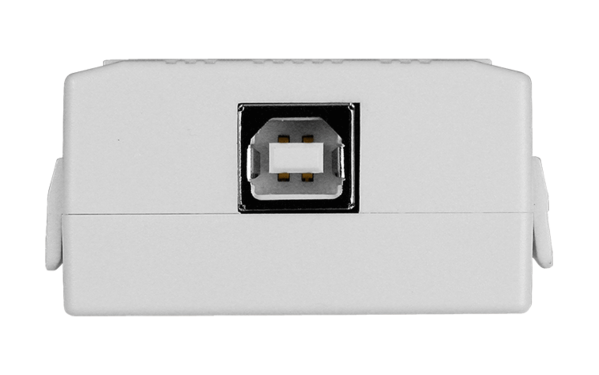

USB 커넥터 | Type B | |||
케이블 포함 | CA-USB18 (1.8 m 케이블) x 1 | |||
LED | ||||
전원 | Yes | |||
전원 | ||||
전원 공급 | USB로 부터 +5 VDC | |||
소비 전력 | 0.4 W | |||
기구 | ||||
케이스 | 플라스틱 | |||
가연성 | 난연성 재질 (UL94-V0 레벨) | |||
치수 (W x H x D) | 52 mm x 95 mm x 27 mm (W x H x D) | |||
설치 | DIN-Rail Mounting | |||
환경 | ||||
작동 온도 | -25 ~ 75 ℃ | |||
보관 온도 | -30 ~ 75 ℃ | |||
습도 | 10 ~ 90 % RH, 비 응축 |
tM-7561 CR | USB to Isolated RS-485 컨버터 (RoHS) |
케이블 포함 | CA-USB18 ( USB Type A to Type 1.8 m 케이블) x 1 |
