제품 상세보기

I-7561

제품명
I-7561
용도
컨버터
특성
USB to Isolated RS-232/422/485
제조사
ICPDAS(대만)

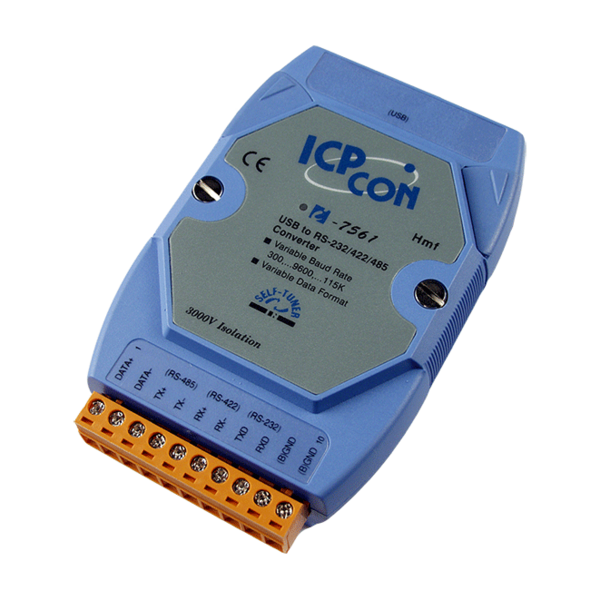

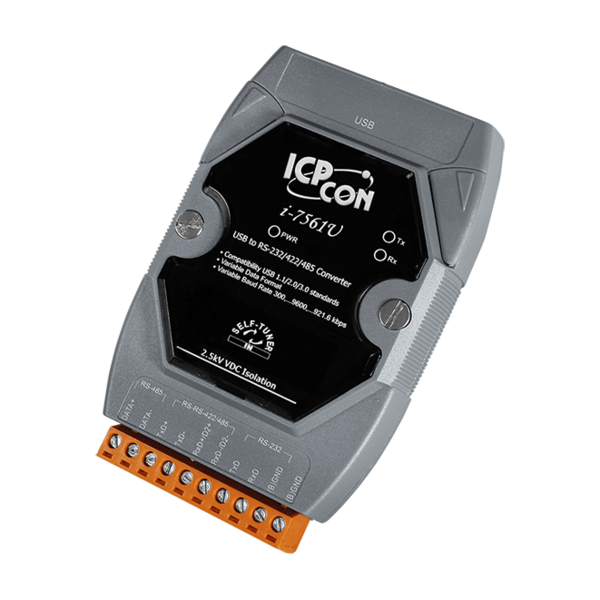

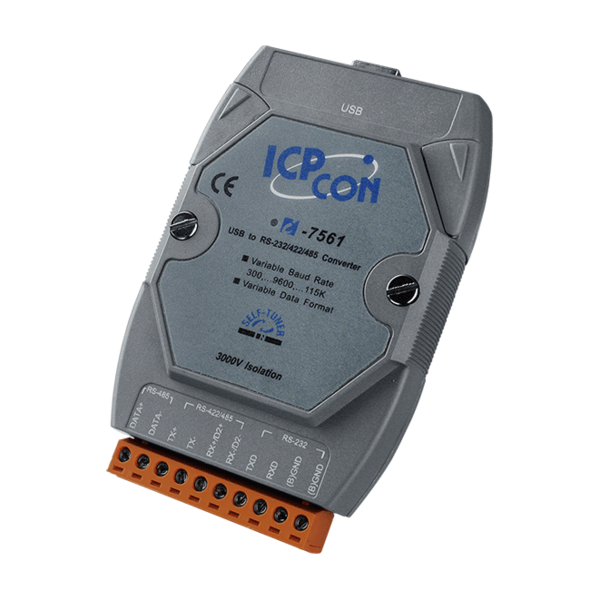

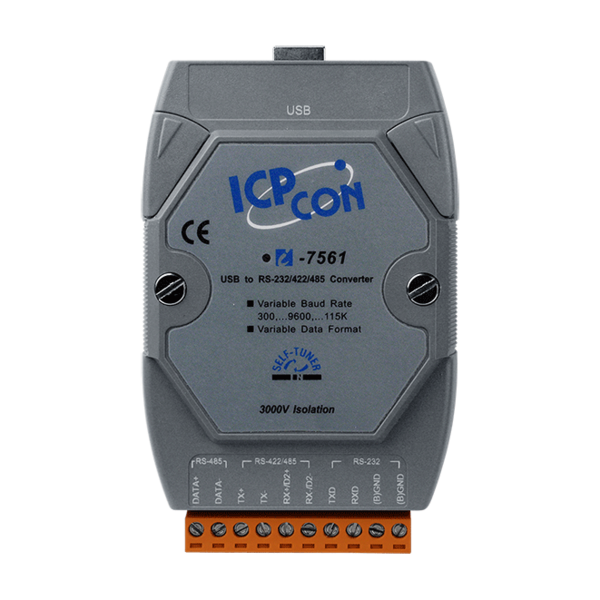

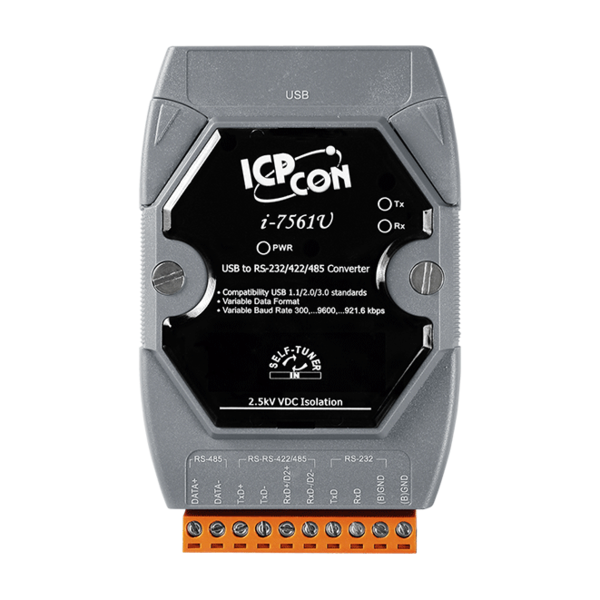

I-7561/I-7561UUSB를 통해 시리얼 데이터를 전송하기 위한 비용 효율적인 모듈입니다. USB 인터페이스를 사용하는 시스템에 시리얼 장치를 연결할 수 있습니다. I-7561/I-7561U를 PC에 연결하면 한 개의 RS-232/422/485 포트가 제공됩니다. I-7520A와 마찬가지로 I-7561/I-7561U에는 "셀프 튜너(Self-Tuner)"칩이 포함되어 Baud Rate 및 데이터 형식을 RS-485 네트워크로 자동 조정합니다. I-7561/I-7561U 모듈은 USB 포트에서 전원을 공급받으며 전원 어댑터가 필요하지 않습니다.







▪  USB 1.1/2.0/3.0 완전 준수
▪  RS-232/422/485 측에서 3000 VDC 절연 보호
▪  RS-232/422/485 데이터 라인을 위한 ESD 보호
▪  외부 전원 공급 장치 불필요
▪  자동 RS-485 방향 제어
▪  작동 온도 : -25 °C ~ +75 °C
▪  DIN 레일 설치



비교표

 모델명 tM-7561   I-7561
 시리얼 인터페이스 Only RS-485 RS-232/422/485
 치수 (W x H x D) 52 mm x 95 mm x 27 mm 72 mm x 122 mm x 35 mm
 비 고 비용 효율적, 입문 단계 입문 단계





 모델명   I-7561   I-7561U
 인터페이스
 USB  Fully Compatibility : USB 1.1/2.0/3.0
 시리얼  RS-232  TxD, RxD, GND  (RS-232, RS-422 및 RS-485를 동시에 사용할 수 없습니다)
 RS-422  TxD+, TxD-, RxD+, RxD-
 RS-485  Data+, Data
 RS-422/485 전송거리  최대 1,200 미터 at 9.6 kbps; 최대 400 미터 at 115.2 kbps
 (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
 Self-Tuner Asic 내장  Yes
 속도  300 ~ 115200 bps  300 ~ 921.6 kbps
 커텍터  RS-232/422/485  탈착식 10-핀 터미널 블록

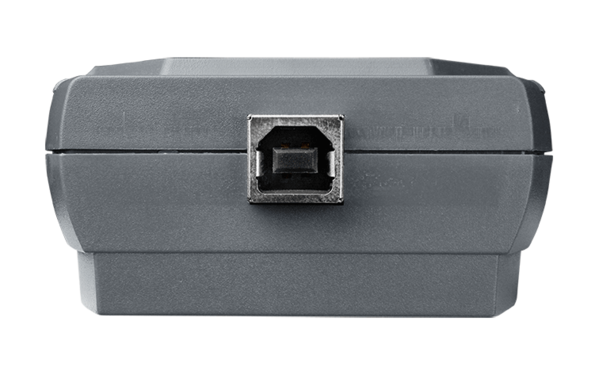

 USB  Type B
 케이블 포함  CA-USB18 (1.8 m 케이블) x 1
 LED
 전원  Yes
 전원
 전원 공급  USB로 부터 +5 VDC
 소비 전력  0.5 W
 기구
 케이스  플라스틱
 가연성  난연성 재질 (UL94-V0 레벨)
 치수 (W x H x D)  72 mm x 115 mm x 35 mm (W x H x D)

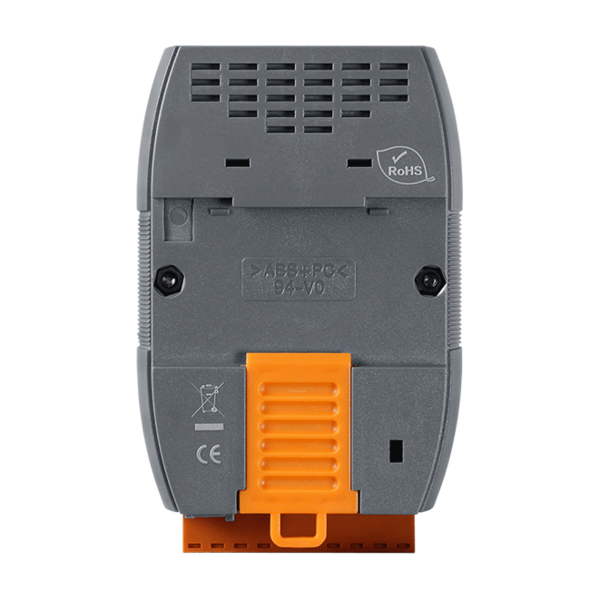

 설치  DIN-Rail Mounting
 환경
 작동 온도  -25 ~ 75
 보관 온도  -30 ~ 75
 습도  10 ~ 90 % RH, 비 응축















  I-7561 CR   USB to  Isolated RS-232/422/485 컨버터 (RoHS)
  I-7561-G CR   USB to  Isolated RS-232/422/485 컨버터 (회색 커버) (RoHS)
  I-7561U-G CR   USB to  Isolated RS-232/422/485 컨버터 (회색 커버) (RoHS)
  케이블 포함   CA-USB18 ( USB Type A to Type 1.8 m 케이블) x 1
