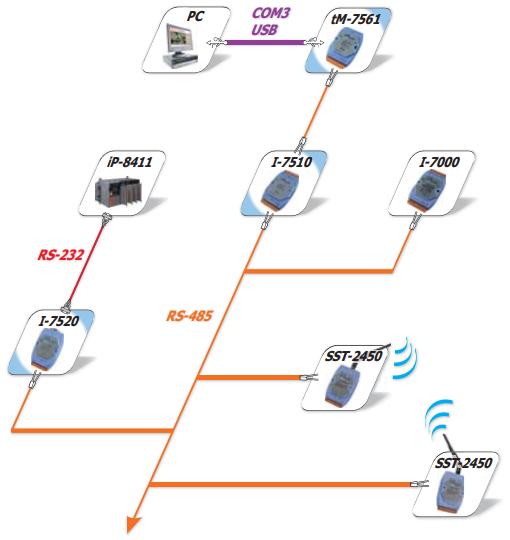

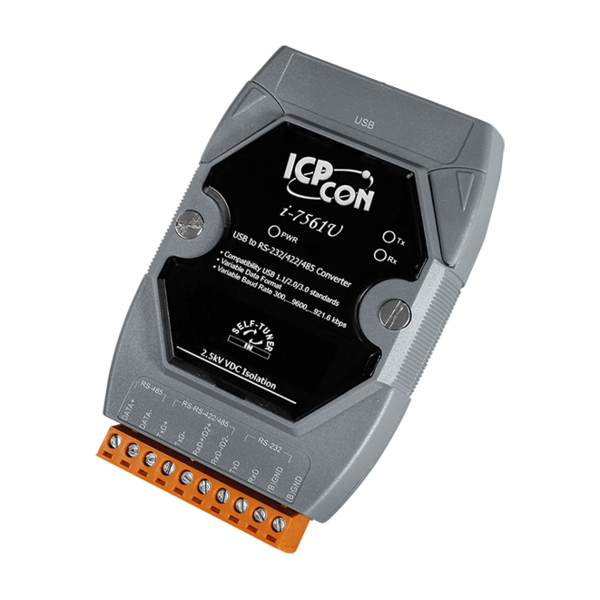

I-7561/I-7561U는 USB를 통해 시리얼 데이터를 전송하기 위한 비용 효율적인 모듈입니다. USB 인터페이스를 사용하는 시스템에 시리얼 장치를 연결할 수 있습니다. I-7561/I-7561U를 PC에 연결하면 한 개의 RS-232/422/485 포트가 제공됩니다. I-7520A와 마찬가지로 I-7561/I-7561U에는 "셀프 튜너(Self-Tuner)"칩이 포함되어 Baud Rate 및 데이터 형식을 RS-485 네트워크로 자동 조정합니다. I-7561/I-7561U 모듈은 USB 포트에서 전원을 공급받으며 전원 어댑터가 필요하지 않습니다.
▪ USB 1.1/2.0/3.0 완전 준수

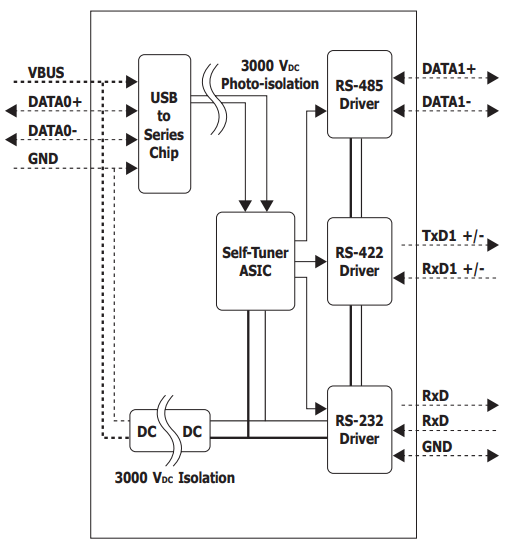

▪ RS-232/422/485 측에서 3000 VDC 절연 보호
▪ RS-232/422/485 데이터 라인을 위한 ESD 보호
▪ 외부 전원 공급 장치 불필요
▪ 자동 RS-485 방향 제어
▪ 작동 온도 : -25 °C ~ +75 °C

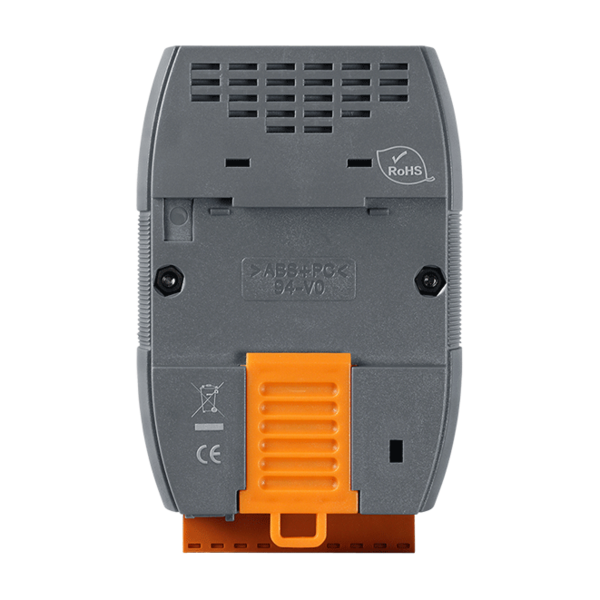

▪ DIN 레일 설치
■ 비교표
모델명 | tM-7561 | I-7561 | ||
시리얼 인터페이스 | Only RS-485 | RS-232/422/485 | ||
치수 (W x H x D) | 52 mm x 95 mm x 27 mm | 72 mm x 122 mm x 35 mm | ||
비 고 | 비용 효율적, 입문 단계 | 입문 단계 |
모델명 | I-7561 | I-7561U | ||||
인터페이스 | ||||||
USB | Fully Compatibility : USB 1.1/2.0/3.0 | |||||
시리얼 | RS-232 | TxD, RxD, GND (RS-232, RS-422 및 RS-485를 동시에 사용할 수 없습니다) | ||||
RS-422 | TxD+, TxD-, RxD+, RxD- | |||||
RS-485 | Data+, Data | |||||
RS-422/485 전송거리 | 최대 1,200 미터 at 9.6 kbps; 최대 400 미터 at 115.2 kbps (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
|||||
Self-Tuner Asic 내장 | Yes | |||||
속도 | 300 ~ 115200 bps | 300 ~ 921.6 kbps | ||||
커텍터 | RS-232/422/485 | 탈착식 10-핀 터미널 블록 | ||||

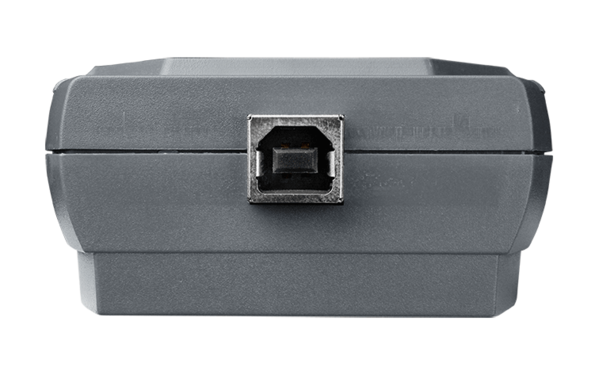

USB | Type B | |||||
케이블 포함 | CA-USB18 (1.8 m 케이블) x 1 | |||||
LED | ||||||
전원 | Yes | |||||
전원 | ||||||
전원 공급 | USB로 부터 +5 VDC | |||||
소비 전력 | 0.5 W | |||||
기구 | ||||||
케이스 | 플라스틱 | |||||
가연성 | 난연성 재질 (UL94-V0 레벨) | |||||
치수 (W x H x D) | 72 mm x 115 mm x 35 mm (W x H x D) | |||||
설치 | DIN-Rail Mounting | |||||
환경 | ||||||
작동 온도 | -25 ~ 75 ℃ | |||||
보관 온도 | -30 ~ 75 ℃ | |||||
습도 | 10 ~ 90 % RH, 비 응축 |
I-7561 CR | USB to Isolated RS-232/422/485 컨버터 (RoHS) |
I-7561-G CR | USB to Isolated RS-232/422/485 컨버터 (회색 커버) (RoHS) |
I-7561U-G CR | USB to Isolated RS-232/422/485 컨버터 (회색 커버) (RoHS) |
케이블 포함 | CA-USB18 ( USB Type A to Type 1.8 m 케이블) x 1 |
