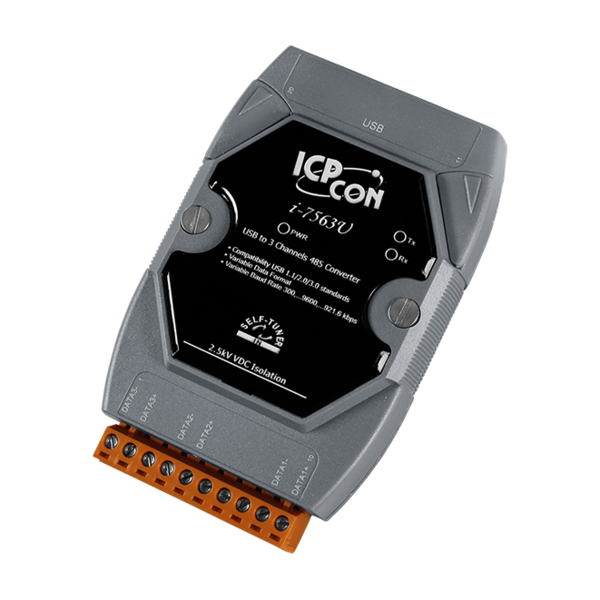

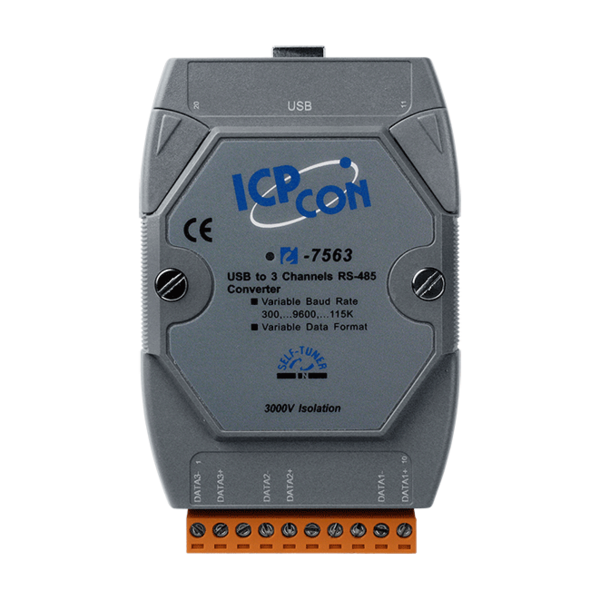

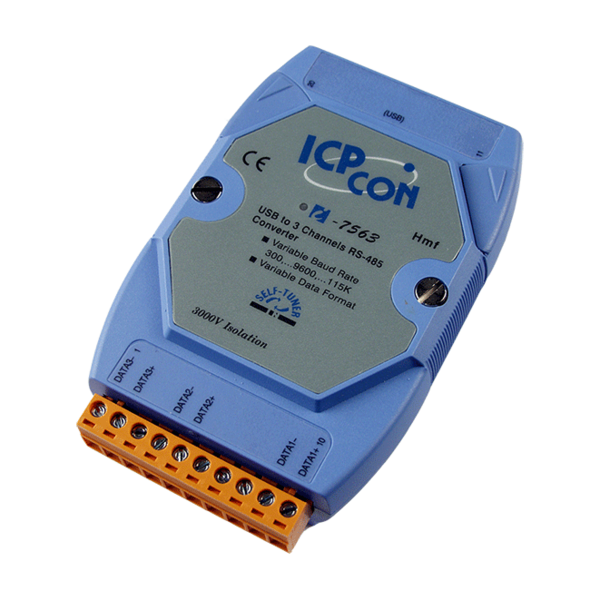

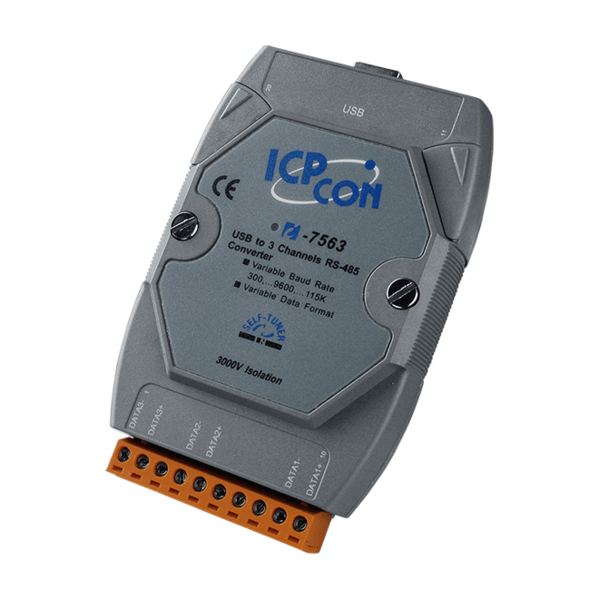

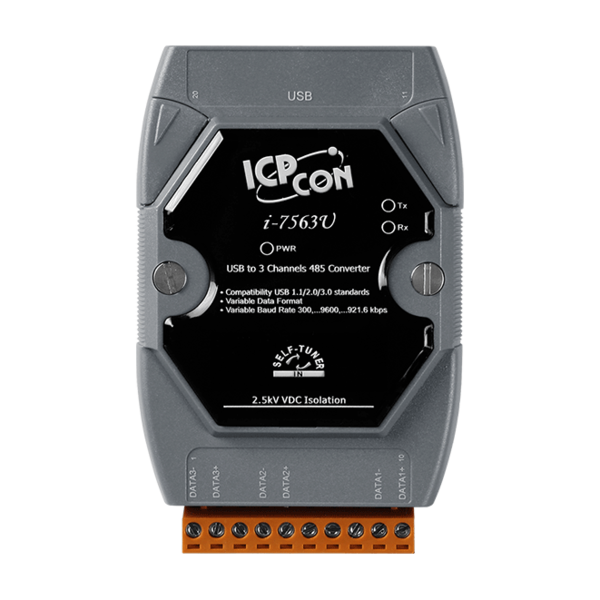

I-7563/I-7563U는 USB를 통해 시리얼 데이터를 전송하기 위한 비용 효율적인 모듈로써 USB to Isolated RS-485 Active Star Wiring 컨버터입니다. USB 인터페이스를 사용하는 시스템에 시리얼 장치를 연결 수 있습니다. I-7563/I-7563U를 PC에 연결하면 시스템에 한 개의 COM 포트가 있습니다. I-7563/I-7563U에는 "셀프 튜너(Self-Tuner"가 포함되어 있으며 이 칩은 전송 속도 및 데이터 형식을 RS-485 네트워크로 자동으로 조정합니다. I-7563/I-7563U 모듈은 USB 포트에서 전원을 공급받으며 전원 어댑터가 필요하지 않습니다.

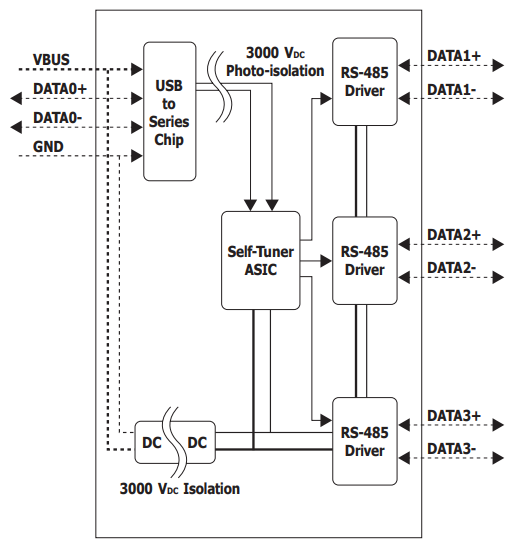

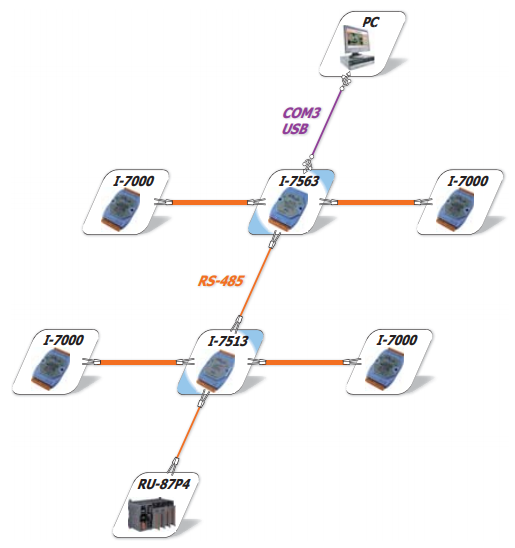

RS-485 배선 문제가 있습니까? I-7563은 USB to 1-채널 RS-485 컨버터로써 3-방향 RS-485 허브입니다. 각 채널에는 자체 RS-485 드라이버 IC가 포함되어 있어서 성형 배선(star-shaped wiring)을 지원할 수 있습니다.
▪ USB 1.1/2.0/3.0 완전 준수
▪ RS-485 액티브 스타 배선 애플리케이션
▪ RS-485 측 3000 VDC 절연 보호
▪ 외부 전원 공급 장치 불필요
▪ 자동 RS-485 방향 제어
▪ RS-485 데이터 라인을 위한 ESD 보호
▪ 최대 전송 속도 921.6kbps (I-7563U의 경우)
▪ 작동 온도 : -25 °C ~ +75 °C
▪ DIN 레일 설치
모델명 | I-7563 | I-7563U | ||||
인터페이스 | ||||||
USB | Fully Compatibility : USB 1.1/2.0/3.0 | |||||
RS-485 | 채널 : 액티스 스타 배선 애플리케이션용 (active star wiring applications) | |||||
Data1+, Data1- | ||||||
Data2+, Data2- | ||||||
Data3+, Data3- | ||||||
RS-485 전송거리 | 최대 1,200 미터 at 9.6 kbps; 최대 400 미터 at 115.2 kbps (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
|||||
Self-Tuner Asic 내장 | Yes | |||||
속도 | 300 ~ 115200 bps | 300 ~ 921.6 kbps | ||||
커텍터 |

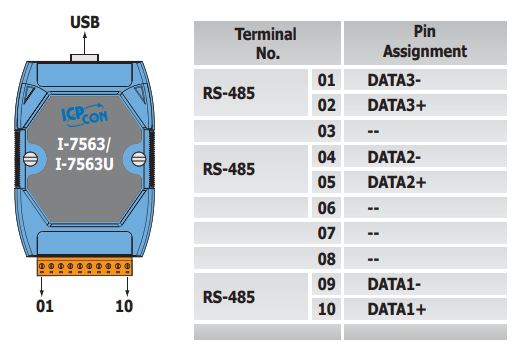

RS485 | 탈착식 10-핀 터미널 블록 | ||||
USB | Type B | |||||
케이블 포함 | CA-USB18 (1.8 m 케이블) x 1 | |||||
LED | ||||||
전원 | Yes | |||||
전원 | ||||||
전원 공급 | USB로 부터 +5 VDC | |||||
소비 전력 | 0.5 W | |||||
기구 | ||||||
케이스 | 플라스틱 | |||||
가연성 | 난연성 재질 (UL94-V0 레벨) | |||||
치수 (W x H x D) | 72 mm x 115 mm x 35 mm (W x H x D) | |||||
설치 | DIN-Rail Mounting | |||||
환경 | ||||||
작동 온도 | -25 ~ 75 ℃ | |||||
보관 온도 | -30 ~ 75 ℃ | |||||
습도 | 10 ~ 90 % RH, 비 응축 |
I-7563 CR | USB to Isolated RS-485 Active Star Wiring 컨버터 (RoHS) |
I-7563-G CR | USB to Isolated RS-485 Active Star Wiring 컨버터 (회색 커버) (RoHS) |
I-7563U-G CR | USB to Isolated RS-485 Active Star Wiring 컨버터 (회색 커버) (RoHS) |
케이블 포함 | CA-USB18 (USB Type A to Type 1.8 m 케이블) x 1 |
