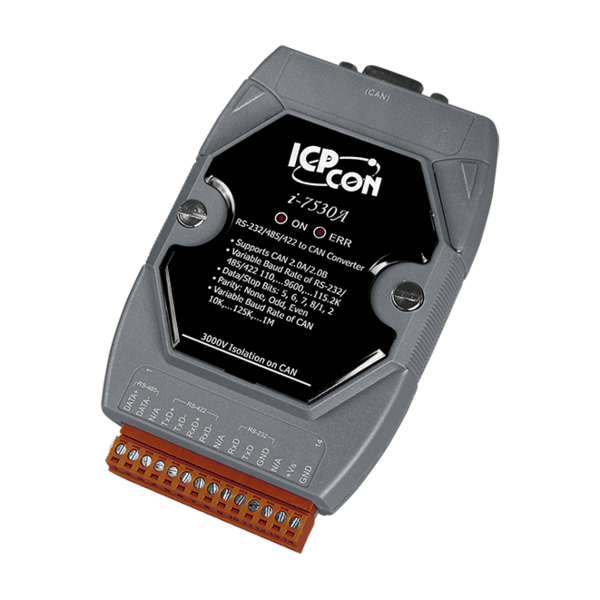

I-7530A

제품명
I-7530A
용도
RS-232/485/422 to CAN 컨버터
특성
Intelligent RS-232/485/422 to CAN Converter
제조사
ICPDAS(대만)

I-7530ARS-232/422/485 to CAN 컨버터입니다. I-7530 시리얼 제품군이며 I-7530의 모든 기능이 동일합니다. I-7530A의 CAN 인터페이스는 ISO 11898-2 사양을 따르며 최대 CAN 전송 속도는 최대 1Mbps입니다. I-7530A에는 한 개의 COM 포트가 있습니다.

I-7530A가 실행되면 동시에 COM 인터페이스 중 하나에서만 명령을 수신합니다. (예 : RS-232, RS-485 또는 RS-422 인터페이스)
그러나 CAN 메시지는 모든 COM 인터페이스로 전달됩니다.

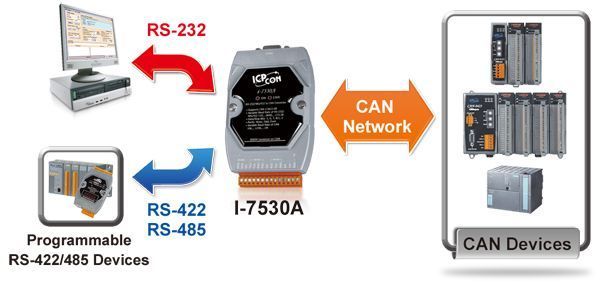

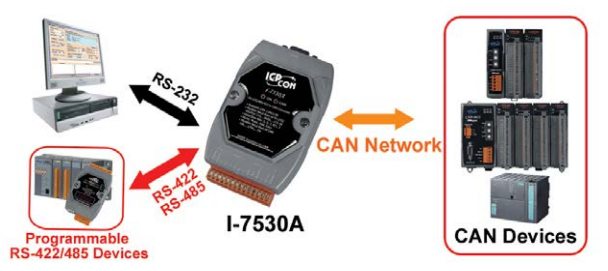

또한, I-7530A의 기능을 확장하여 일부 특수 용도로 사용할 수 있습니다. 페어 연결 모드에서 I-7530A를 사용하여 PC를 다른 RS-232/422/485 장치와 동시에 연결할 수 있습니다. 애플리케이션 아키텍처는 다음과 같을 수 있습니다.





CAN 측에 3000V 절연(isolation)
I-7530A의 CAN 포트는 3000V 절연으로 절연되어 있습니다. 이러한 절연은 로컬 RS-232/422/485 장치를 CAN 네트워크에서 오는 손상 신호로부터 보호 할 수 있습니다.



워치독 내장(Watchdog inside)
워치 독은 작동 상태를 모니터링하기 위한 하드웨어 재설정 회로입니다. 열악하거나 노이즈 환경에서 작업 할 때 I-7530A가 외부 신호에 의해 종료 될 수 있습니다. 회로는 I-7530A가 지속적으로 작동하고 멈추지 않도록 할 수 있습니다.



전원 및 오류 표시기 표시
I-7530A에는 두 가지 표시기가 있습니다. 전원 표시기는 사용자가 I-7530A가 대기 또는 메시지를 전송/수신하는지 여부를 확인하는데 도움을 줄 수 있습니다. I-7530A에서 일부 오류가 발생하면 오류 표시기가 켜집니다.





▪   CAN 사양 2.0A 및 2.0B와 호환
   ISO 11898-2 표준과 완전히 호환
   10kbps에서 1Mbps까지 다양한 전송 속도 지원
   120Ω 종단 저항을 선택할 수 있는 내장 점퍼
   소프트웨어 구성 가능 CAN 및 RS-232/422/485 통신 매개 변수
   모듈 설정 및 CAN bus 통신 테스트를 위한 유틸리티 툴 제공
   CAN 및 RS-232/422/485의 전원, 데이터 흐름 및 오류 표시기
   워치독 내장 (Watchdog inside)

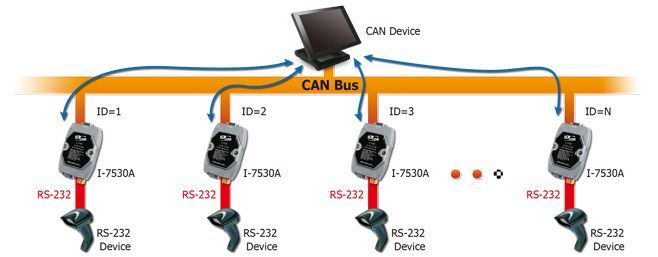

   CAN bus를 통해 RS-232/485/422 장치간에 투명한 통신 제공
   CAN bus 네트워크에서 개별 그룹으로 다른 RS-232/485/422 장치 사용
    (RS-232/422 장치의 전이중 통신 모드는 지원되지 않습니다)

   3kV 갈바닉 절연
   CAN 측에서 2500Vrms 포토 커플러 절연



▪  소프트웨어 유틸리티 기능
   CAN bus 전송 속도 구성
   CAN 수용 필터 구성
   CAN 2.0A 또는 2.0B 특정 선택
   RS-232/485/422 전송 속도 및 데이터 비트 설정
   RS-232/485/422 응답 선택
   CAN 메시지를 송수신하기 위한 간편한 테스트
   I-7530A 통신 모드 설정 (일반 모드 또는 페어 연결 모드)





모델명   I-7530A
  CAN 인터페이스
  Controller   Microprocessor inside with 20MHz
  트랜시버    NXP 82C250
  채널   1

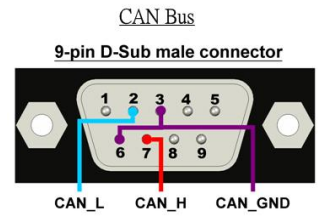

  커넥터   9-핀 male D-Sub (CAN_L, CAN_H, N/A for others)
  전송 속도   10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 Mbps
  절연   CAN 측의 3000VDC 전원 보호 및 3750Vrms photo-couple 절연
  종단 저항   점퍼로 120 Ω 종단 저항 선택 가능
  프로토콜 지원   ISO-11898-2, CAN 2.0A  및 CAN 2.0B
  수신 버퍼   1000 data frames
  UART 인터페이스
  COM   RS-232: TxD, RxD, GND;
  RS-422: Tx+, Tx-, Rx+, Rx
  RS-485: DATA+, DATA
  커넥터   14-핀 터미널 블록
  전송 속도 (bps)   300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
  Data Bits   5, 6, 7, 8
  Stop Bits   1,2
  Parity   None, Even, Odd
  Receive Buffer   900 data frames
  LED
  원형 LED   ON LED: 전원 및 데이터 Flow; ERR LED: 에러
  전원
  입력 범위   +10 VDC ~ +30 VDC
  보호   역전 보호, 과전압 브라운 아웃 보호
  소비 전력   1.5 W
  기구
  설치   플라스틱 (난연성 재질)
  치수    72 mm x 118 mm x 33mm  (W x L x H)
  설치   DIN-Rail
  환경
  작동 온도   -25 ~ 75
  보관 온도   -30 ~ 80
  습도   10 ~ 90 % RH, 비 응축



















  I-7530A-G CR   Intelligent RS-232/RS-485/RS-422 to CAN 컨버터 (RoHS)
