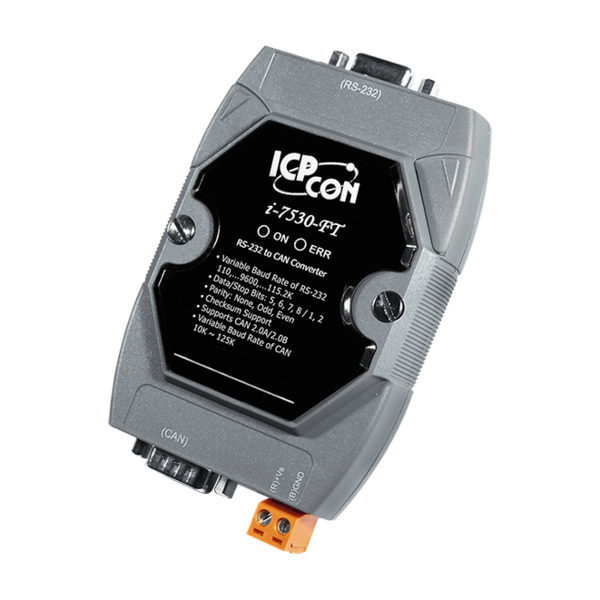

CAN (Controller Area Network)은 지능형 산업 장치 네트워크를 구성하고 스마트 자동 제어 시스템을 구축하는 데 특히 적합한 시리얼 버스 시스템입니다. 다음 그림은 I-7530FT 모듈의 애플리케이션 아키텍처를 보여줍니다.
PC는 CAN 호스트, 모니터 또는 HMI 일 수 있으며, I-7530FT 컨버터로 CAN 네트워크를 통해 CAN 장치에 접속(access)/제어(control) 할 수 있습니다. 프로그래밍 가능한 RS-232 장치(예 : ICP DAS사의 PAC)는 시리얼 포트를 사용하여 I-7530FT 모듈을 통해 CAN 네트워크에 연결할 수 있습니다.
I-7530FT는 RS-232 통신 방법을 통해 CAN bus의 전력을 최대한 활용하도록 설계되었습니다. CAN과 RS-232 네트워크 간에 메시지를 정확하게 변환합니다. 이 모듈을 사용하면 모든 PC 또는 RS-232 인터페이스가 있는 장치에서 CAN 장치와 쉽게 통신 할 수 있습니다.
또한, I-7530FT의 기능을 확장하여 일부 특수 용도로 사용할 수 있습니다. 페어 연결 모드에서 I-7530FT를 사용하여 PC를 다른 RS-232 장치와 동시에 연결할 수 있습니다. 애플리케이션 아키텍처는 다음과 같을 수 있습니다.

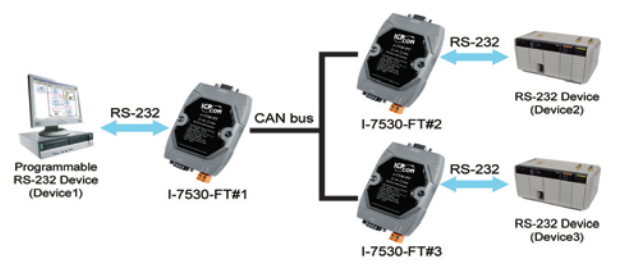

워치독 내장(Watchdog inside)
워치 독은 작동 상태를 모니터링하기 위한 하드웨어 재설정 회로입니다. 열악하거나 노이즈 환경에서 작업 할 때 I-7530FT가 외부 신호에 의해 종료 될 수 있습니다. 회로는 I-7530FT가 지속적으로 작동하고 멈추지 않도록 할 수 있습니다.
전원 및 오류 표시기 표시
I-7530FT에는 두 가지 표시기가 있습니다. 전원 표시기는 사용자가 I-7530FT가 대기 또는 메시지를 전송/수신하는지 여부를 확인하는데 도움을 줄 수 있습니다. I-7530FT에서 일부 오류가 발생하면 오류 표시기가 켜집니다.
▪ CAN 사양 2.0A 및 2.0B와 호환
▪ ISO 11898-3 표준( (저속 내고장성 ; low speed fault tolerance) 과 완전히 호환
▪ 10Kbps에서 1Mbps까지 다양한 전송 속도 지원
▪ 소프트웨어 구성 가능 CAN 및 RS-232 통신 파라미터
▪ CAN 및 RS-232의 전원, 데이터 흐름 및 오류 표시기
▪ 워치독 내장
▪ 투명한 통신 모드 지원
▪ CAN 수신 버퍼의 1000 프레임 및 RS-232 수신 버퍼의 900 프레임
▪ RS-232 장치의 전이중 통신 모드는 지원되지 않습니다.
▪ 소프트웨어 유틸리티 기능
▪ CAN BUS 전송 속도 구성
▪ CAN 수용 필터 구성
▪ CAN 2.0A 또는 2.0B 사양 선택
▪ RS-232 전송 속도 및 데이터 비트 설정
▪ RS-232 응답 선택
▪ CAN 메시지를 송수신하기 위한 쉬운 테스트
▪ I-7530FT 통신 모드 설정 (일반 모드 또는 페어 연결 모드)

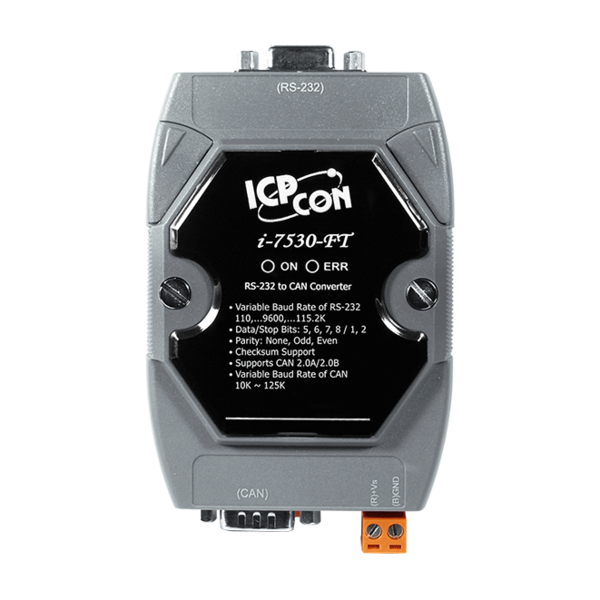

모델명 | I-7530FT | ||||
CAN 인터페이스 | |||||
Controller | Microprocessor inside with 20 MHz | ||||
트랜시버 | AMIS 41682 | ||||
채널 | 1 | ||||
커넥터 | 9-핀 male D-Sub (CAN_L, CAN_H, N/A for others) | ||||
전송 속도 | 10 k, 20 k, 50 k, 125 kbps | ||||
종단 저항 | 1 kΩ for CAN_H and CAN_L | ||||
사양 | ISO-11898-3, CAN 2.0A and CAN 2.0B | ||||
수신 버퍼 | 1000 data frames | ||||
UART 인터페이스 | |||||
COM | RS-232 | ||||
커넥터 | 9-핀 female D-Sub ( TxD, RxD, GND, N/A for others ) | ||||
전송 속도 | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps | ||||
Data bit | 5, 6, 7, 8 | ||||
Stop bit | 1, 2 | ||||
Parity | None, Even, Odd | ||||
수신 버퍼 | 900 data frames | ||||
LED | |||||
원형 LED | ON LED: 전원 및 데이터 Flow; ERR LED: 에러 | ||||
전원 | |||||
입력 범위 | +10 VDC ~ +30 VDC | ||||
보호 | 전력 역 극성 보호, 과전압 브라운 아웃 보호 | ||||
소비 전력 | 1 W | ||||
기구 | |||||
설치 | 플라스틱 (난연성 재질) | ||||
치수 | 72 mm x 118 mm x 33 mm (W x L x H) | ||||
설치 | DIN-Rail | ||||
환경 | |||||
작동 온도 | -25 ~ 75 ℃ | ||||
보관 온도 | -30 ~ 80 ℃ | ||||
습도 | 10 ~ 90 % RH, 비 응축 |

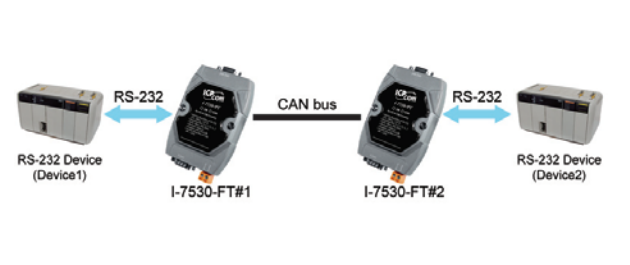

▪ Pair connection application 1
▪ Pair connection application 2
I-7530-FT-G CR | Intelligent RS-232/CAN low speed fault tolerant 컨버터 (RoHS) |
