제품 상세보기

I-7550-B

제품명
I-7550-B
용도
PROFIBUS to RS-232/422/485 컨버터
특성
PROFIBUS to RS-232/422/485 Converter
제조사
ICPDAS(대만)

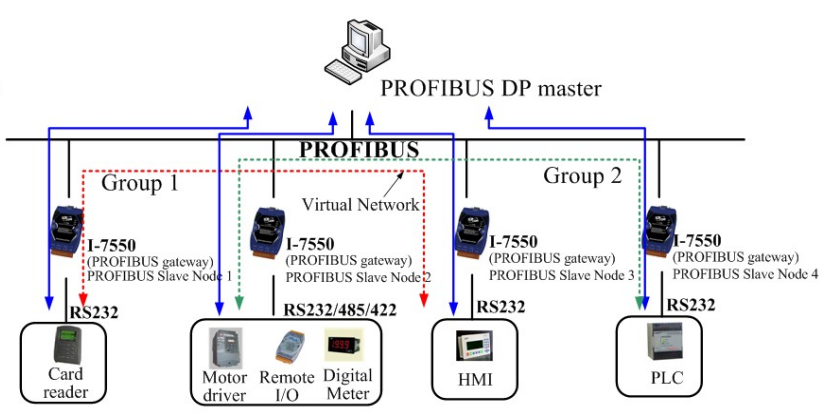

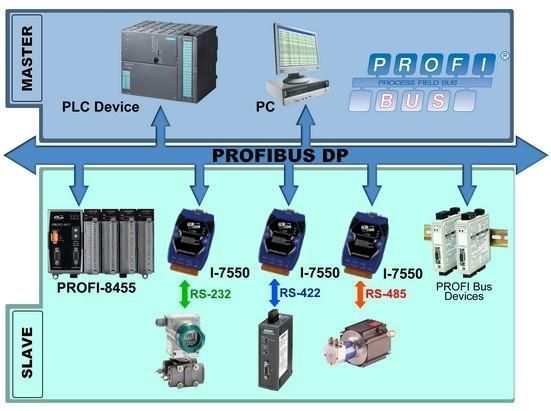

I-7550-B/I-7550-M 컨버터는 PROFIBUS DP 프로토콜의 슬레이브 장치용으로 특별히 설계되었습니다. RS-232, RS-422 및 RS-485 3가지 통신 방식을 제공합니다. Hybrid COM 1 설계를 통해 사용자는 사용할 한 개의 통신 포트 유형을 쉽게 선택할 수 있습니다. 이 모듈을 사용하면 RS-232/422/485 장치를 PROFIBUS 네트워크에 매우 쉽게 넣을 수 있습니다.







   프로토콜(Protocol) 및 계층(Hierarchy) : DP-V0 슬레이브
   PROFIBUS 전송 속도 (Kbps) 지원 : 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
   전송 속도 설정 : 자동으로 감지
  최대 입력 데이터 길이 : 128 Bytes
  최대 출력 데이터 길이 : 128 Bytes
  주소 설정 : DIP 스위치로 0 ~ 126 설정
   Hybrid COM 1 : RS-232/422/485 “셀프 튜너(Self Tuner)” 내장
  COM 1 전송속도(Kbps) 지원 : 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2
  COM 1 데이터 형식 지원 :  7/8 data bits, No/Odd/Even parity, 1 stop bit
  표시기 : PWR, ERR 및 RUN LED
  네트워크 절연 보호 : 고속 iCoupler
  DC 절연 보호 : PROFIBUS 측의 3000 VDC





모델명 I-7550-B   I-7550-M

  Hardware
  CPU   80186, 80 MHz or compatible
  SRAM/Flash/EEPROM   512 KB / 512 KB / 16 KB
  워치독(Watchdog)   Watchdog IC CPU built-in
  ESD 보호   4 kV class A
  PROFIBUS 인터페이스
  Controller   Siemens SPC3
  트랜시버   ADI ADM2486
  커넥터   9-핀 male D-Sub
  전송 속도 (bps)   9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
  전송 거리 (m)   전송 속도에 따라 달라짐 (예 : 9.6kbps에서 최대 1200m)
  사양   3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
  프로토콜   DP-V0

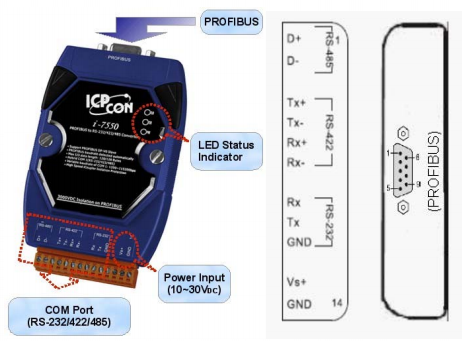

  UART 인터페이스
  COM   RS-232/RS-422/RS-485 (동시에 사용 불가)
  커넥터   3-핀 나사형 터미널 블록 (RxD, TxD, GND)
  4-핀 나사형 터미널 블록 (RxD+, RxD-, TxD+, TxD-)
  2-핀 나사형 터미널 블록 (DATA+, DATA-)
  전송 속도 (bps)   1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
  Data bit   7, 8
  Stop bit   1
  Parity   None, Even, Odd
  LED
  원형 LED   PWR LED, RUN LED, ERR LED
  전원
  입력 범위   +10 VDC ~ +30 VDC
  보호   전력 역 극성 보호, 과전압 브라운 아웃 보호
  소비 전력   2.5 W
  기구
  설치   플라스틱 (난연성 재질)   금속 케이스
  치수 (W x L x H) (mm)   72 x 33 x 119    96 x 33 x 119
  설치   DIN-Rail
  환경
  작동 온도   -25 ~ 75
  보관 온도   -30 ~ 80
  습도   10 ~ 90 % RH, 비 응축

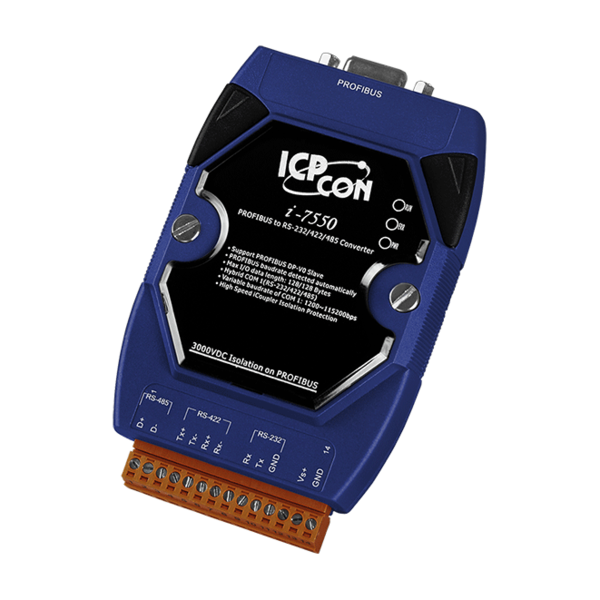

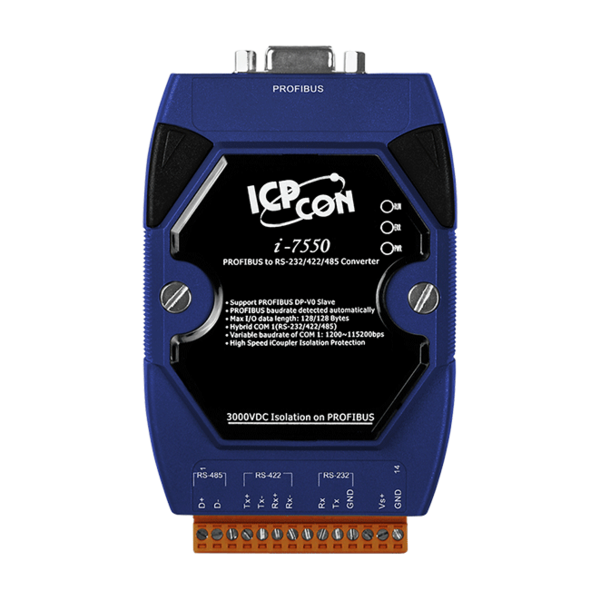

  I-7550-B CR  PROFIBUS to RS-232/422/485 컨버터 (RoHS)

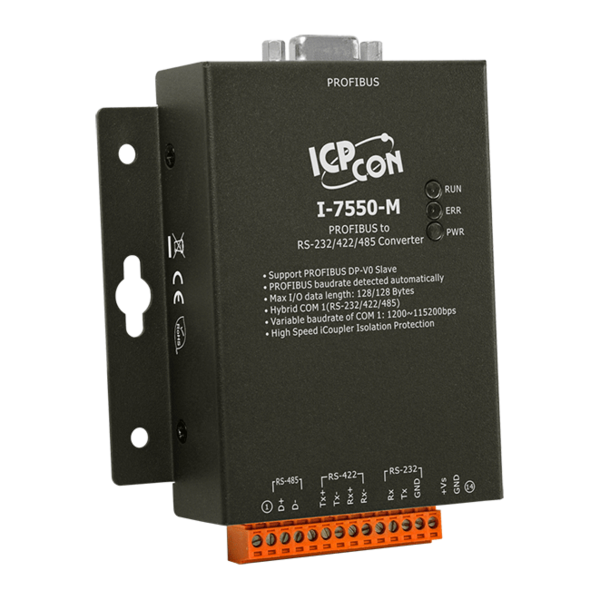

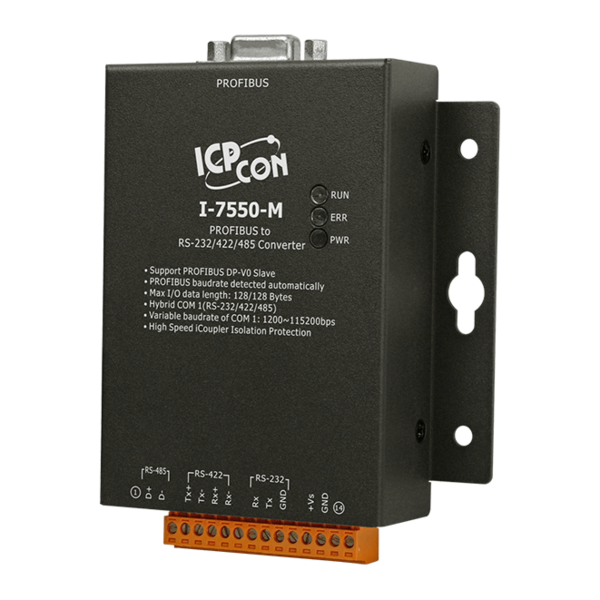

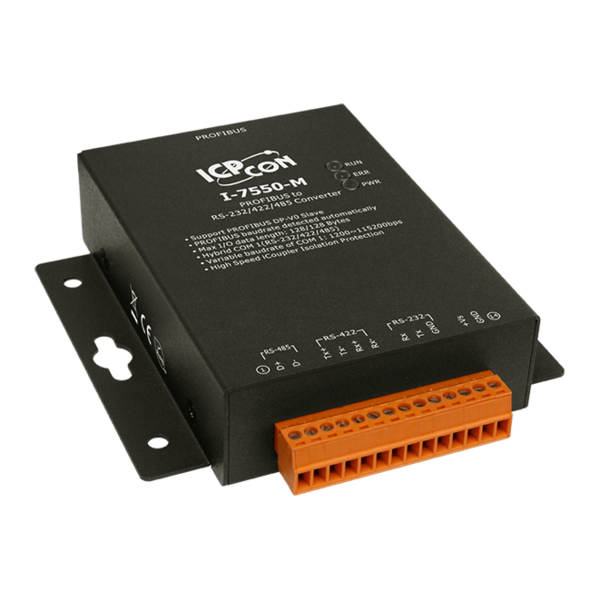

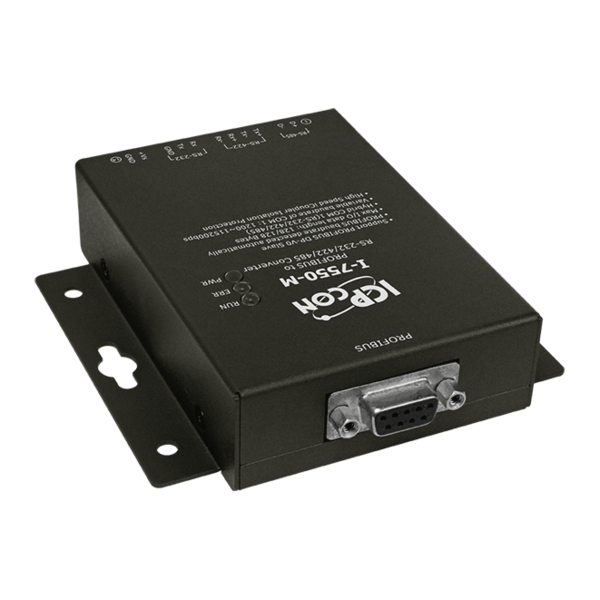

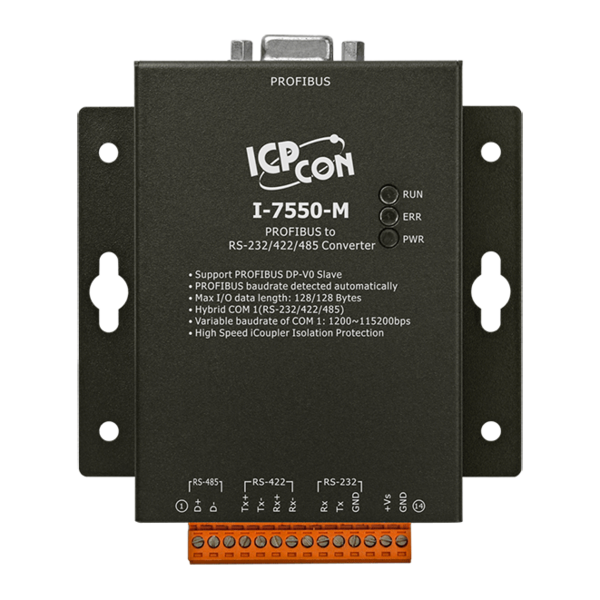

  I-7550-M CR  PROFIBUS to RS-232/422/485 컨버터 (RoHS) with 금속 케이스
