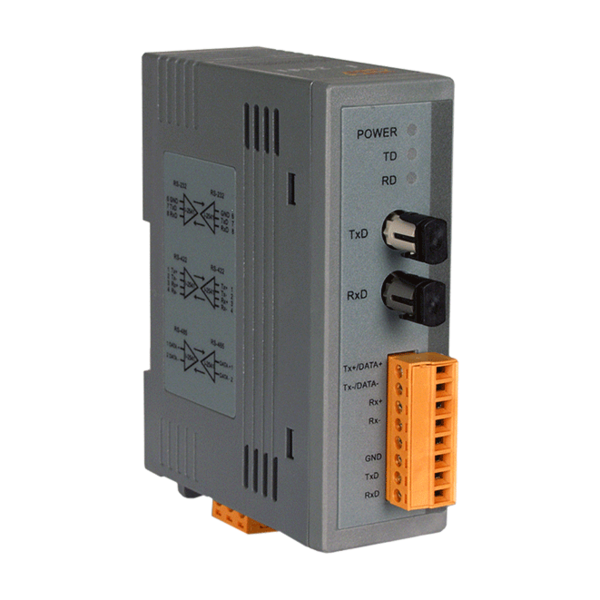

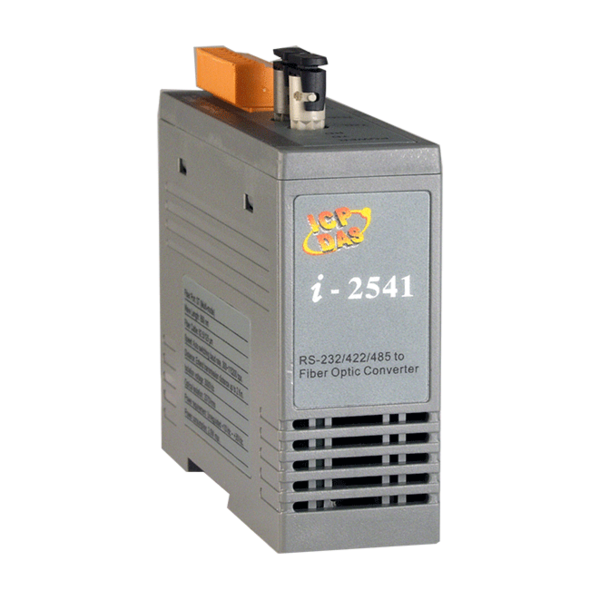

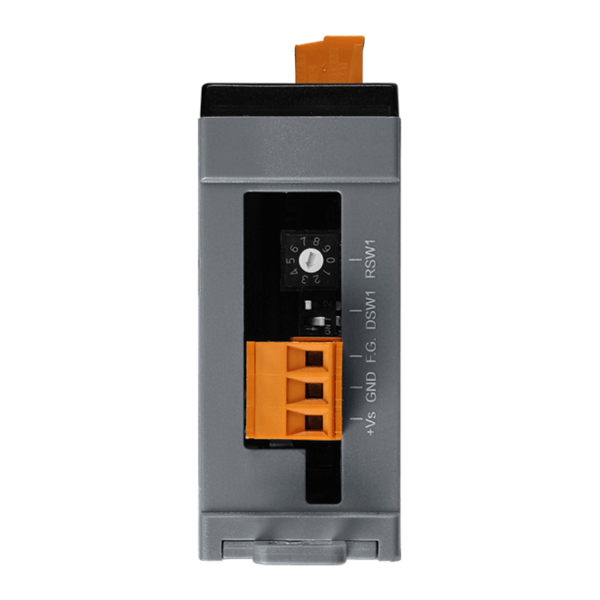

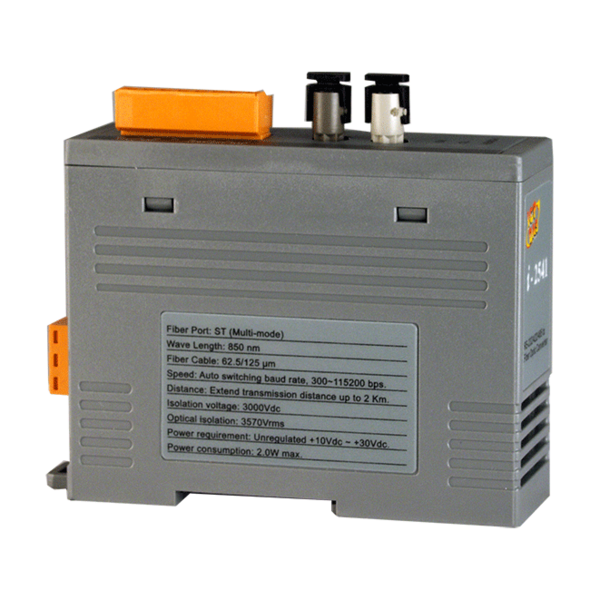

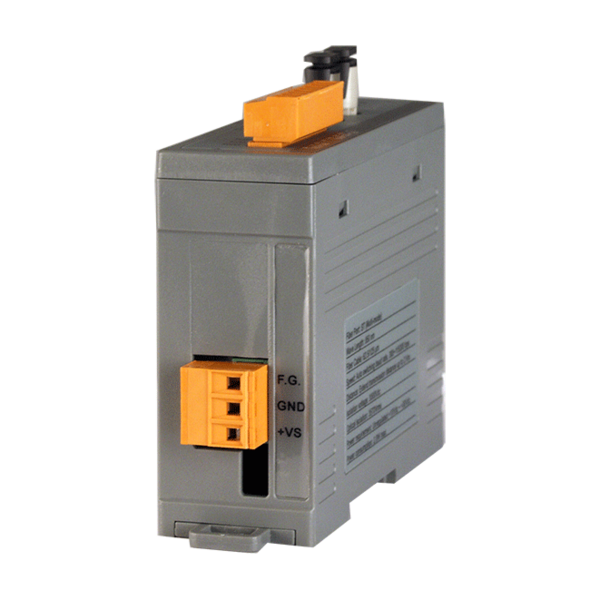

I-2541은 RS-232/422/485 to 광섬유 컨버터로 광섬유 전송을 사용하여 데이터 전송을 보호하여 EMI/RFI 간섭으로부터의 내성을 제공합니다. I-2541은 최대 2km의 신호를 전송하기 위한 RS-232/422 지점 간 연결 및 RS-485 멀티 드롭 애플리케이션에 사용되며 전기 노출, 서지 또는 화학적 부식로부터 전송을 보호해야하는 애플리케이션에 완벽한 솔루션입니다.
단일 섬유 컨버터(Single-Strand Fiber Converters)인 I-2542 시리즈는 평균 분할 디다중화 기술(avelength Division Multiplexing (WDM) technology)을 지원합니다. 두 개의 독립적인 데이터 통신 채널이 하나의 표준 단일 모드 광섬유 라인을 통해 전송 및 수신 할 수 있는 기술입니다. 이는 기존 대역폭을 두 배로 늘릴뿐만 아니라 새로운 광섬유 인프라를 만드는 비용을 효과적으로 줄입니다.
▪ 자동 RS-485 방향 제어
▪ 광섬유 2km 전송 가능
▪ 낙뢰 및 EMI/RFI 간섭 방지
▪ +10 VDC ~ +30 VDC 지원
▪ RS-232/422/485 데이터 라인을 위한 ESD 보호
▪ DIN 레일 마운팅
▪ 작동 온도 : -25 °C ~ +75 °C 지원
모델명 | I-2541 | I-2542 시리즈 | ||||
인터페이스 | ||||||
Fiber 인터페이스 | Fiber 포트 | Multi Mode ; ST 커넥터 |
Single-Mode ; SC 커넥터 |
|||
Wavelength | 850 nm | TX: 1310, RX: 1550 nm for I-2542-A TX: 1550, RX: 1310 nm for I-2542-B |
||||
Fiber 케이블 | 50/125, 62.5/125, 100/140 μm | 8.3/125, 8.7/125, 9/125 or 10/125 μm | ||||
거리 | 2 km (62.5/125 μm 권장) | 15 km (9/125 μm 권장) | ||||
Serial 인터페이스 | RS-232 | 동시에 사용할 수 없음. | TxD, RxD, GND | |||
RS-422 | TxD+, TxD-, RxD+, RxD | |||||
RS-485 | Data+, Data | |||||
RS-422/485 전송 거리 | 최대 9.6kbps에서 1,200m; 최대 115.2kbps에서 400m (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
|||||
Self-Tuner Asic Inside | Yes | |||||
속도 (bps) | 300 ~ 115200 | 4800 ~ 115200 | ||||
ESD 보호 | Yes | |||||

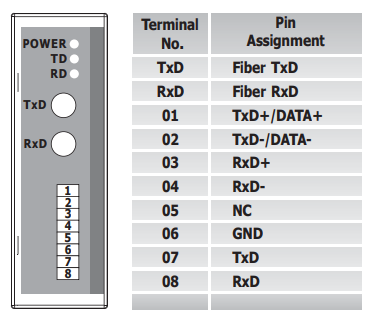

RS-232/422/485 커넥터 | 탈착식 8-핀 터미널 블록 | |||||
LED | ||||||
전원 | Yes | |||||
전원 | ||||||
입력 범위 | +10 VDC ~ +30 VDC | |||||
소비 전력 | 1.5 W | 2 W | ||||
기구 | ||||||
케이스 | 플라스틱 | |||||
가연성 | 난연성 재질 (UL94-V0 레벨) | |||||
치수 (W x L x H) | 33 mm x 89 mm x 107 mm | |||||
설치 | DIN-Rail 설치 | |||||
환경 | ||||||
작동 온도 | -25 ~ 75 ℃ | |||||
보관 온도 | -30 ~ 75 ℃ | |||||
습도 | 10 ~ 90 % RH, 비 응축 |

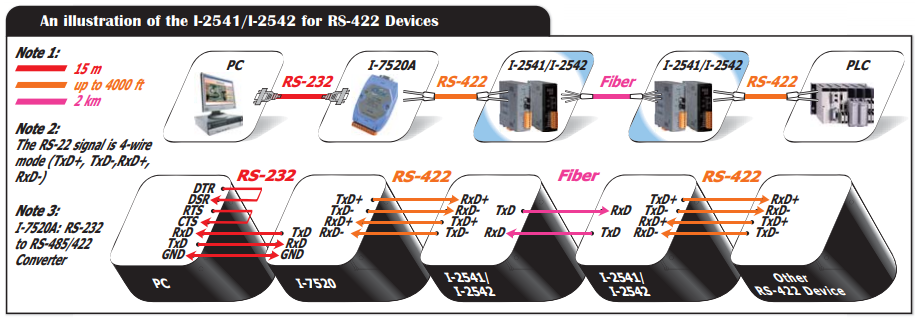

■ I-2541/I-2542 사용예 for RS-422 장비

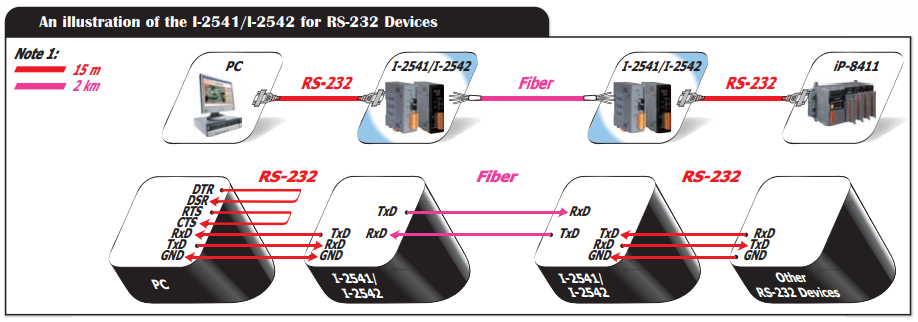

■ I-2541/I-2542 사용예 for RS-232 장비

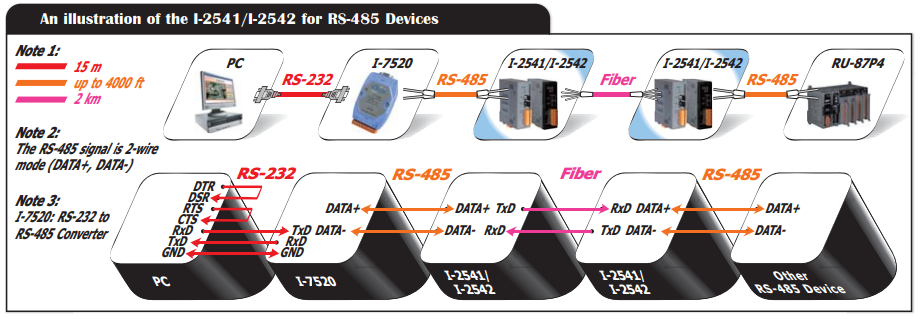

■ I-2541/I-2542 사용예 for RS-232/422/485 장비
I-2541 CR | RS-232/422/485 to Mulit-Mode 2 Km, ST Fiber optic 컨버터 (RoHS) |
I-2542-A CR | RS-232/422/485 to Single-Mode 15 Km, SC Fiber optic 컨버터, TX 1310 nm, RX 1550 nm (RoHS) |
I-2542-B CR | RS-232/422/485 to Single-Mode 15 Km, SC Fiber optic 컨버터, TX 1550 nm, RX 1310 nm (RoHS) |
중요 사항 : 이 제품들은 반드시 I-2542-A와 I-2542-B를 구매해야 합니다. (쌍으로 작동) |
