I-2542-A25/I-2542-B25

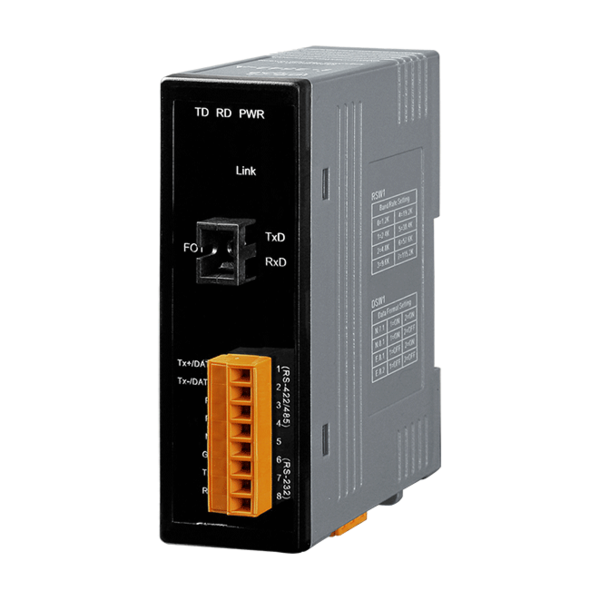

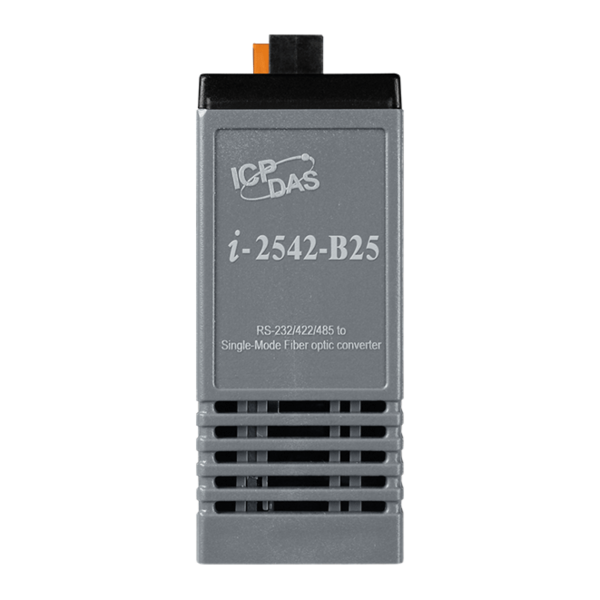

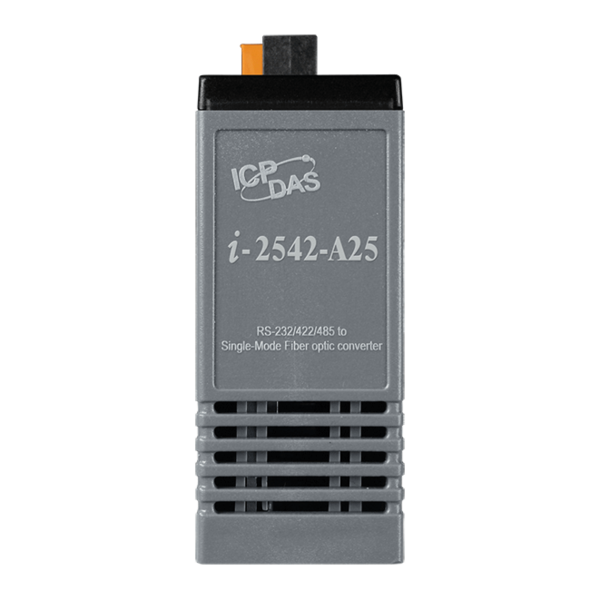

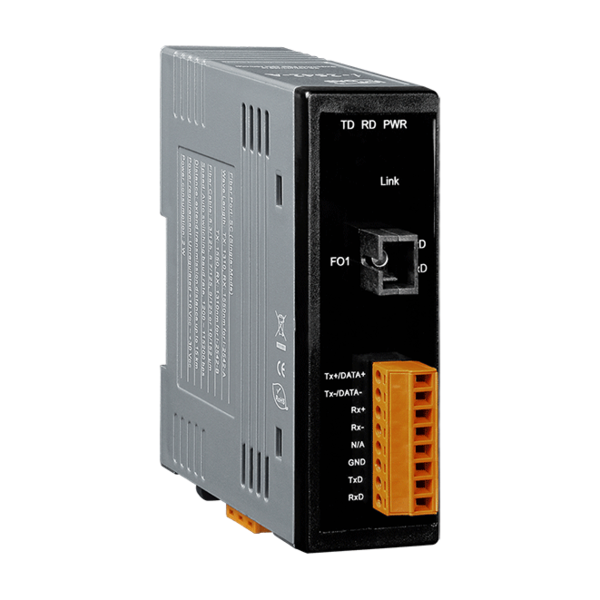

제품명: I-2542-A25/I-2542-B25

용도: RS-232/422/485 to 단일모드 광섬유 컨버터 (25 Km, SC)

특성: RS-232/422/485 to Single-Mode 25 Km, SC Fiber optic converter

제조사: ICPDAS(대만)

카달로그 다운로드 메뉴얼 다운로드

I-2541은 RS-232/422/485 to 광섬유 컨버터로 광섬유 전송을 사용하여 데이터 전송을 보호하여 EMI/RFI 간섭으로부터의 내성을 제공합니다. I-2541은 최대 2km의 신호를 전송하기 위한 RS-232/422 지점 간 연결 및 RS-485 멀티 드롭 애플리케이션에 사용되며 전기 노출, 서지 또는 화학적 부식로부터 전송을 보호해야하는 애플리케이션에 완벽한 솔루션입니다.

단일 섬유 컨버터(Single-Strand Fiber Converters)인 I-2542 시리즈는 평균 분할 디다중화 기술(avelength Division Multiplexing (WDM) technology)을 지원합니다. 두 개의 독립적인 데이터 통신 채널이 하나의 표준 단일 모드 광섬유 라인을 통해 전송 및 수신 할 수 있는 기술입니다. 이는 기존 대역폭을 두 배로 늘릴뿐만 아니라 새로운 광섬유 인프라를 만드는 비용을 효과적으로 줄입니다.

▪   자동 RS-485 방향 제어
▪   광섬유 2km 전송 가능
▪   낙뢰 및 EMI/RFI 간섭 방지
▪   +10 VDC ~ +30 VDC 지원
▪   RS-232/422/485 데이터 라인을 위한 ESD 보호
▪   DIN 레일 마운팅
▪   작동 온도 : -25 °C ~ +75 °C 지원

모델명			I-2541	I-2542-A25/I-2542-B25

인터페이스
Fiber 인터페이스	Fiber 포트		Multi Mode ; ST 커넥터	Single-Mode ; SC 커넥터
	Wavelength		850 nm	TX: 1310, RX: 1550 nm for I-2542-A TX: 1550, RX: 1310 nm for I-2542-B
	Fiber 케이블		50/125, 62.5/125, 100/140 μm	8.3/125, 8.7/125, 9/125 or 10/125 μm
	거리		2 km (62.5/125 μm 권장)	25 km (9/125 μm 권장)
Serial 인터페이스	RS-232	동시에 사용할 수 없음.	TxD, RxD, GND
	RS-422		TxD+, TxD-, RxD+, RxD
	RS-485		Data+, Data
RS-422/485 전송 거리			최대 9.6kbps에서 1,200m; 최대 115.2kbps에서 400m (Belden 9841 2P 연선 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
Self-Tuner Asic Inside			Yes
속도 (bps)			300 ~ 115200	1200 ~ 115200
ESD 보호			Yes
RS-232/422/485 커넥터			탈착식 8-핀 터미널 블록
LED
전원			Yes
전원
입력 범위			+10 VDC ~ +30 VDC
소비 전력			1.5 W	2 W
기구
케이스			플라스틱
가연성			난연성 재질 (UL94-V0 레벨)
치수 (W x L x H)			33 mm x 89 mm x 107 mm
설치			DIN-Rail 설치
환경
작동 온도			-25 ~ 75 ℃
보관 온도			-30 ~ 75 ℃
습도			10 ~ 90 % RH, 비 응축

■ I-2541/I-2542 사용예 for RS-485 장비

■ I-2541/I-2542 사용예 for RS-422 장비

■ I-2541/I-2542 사용예 for RS-232 장비

■ I-2541/I-2542 사용예 for RS-232/422/485 장비

I-2541 CR	RS-232/422/485 to Mulit-Mode 2 Km, ST Fiber optic 컨버터 (RoHS)
I-2542-A CR	RS-232/422/485 to Single-Mode 15 Km, SC Fiber optic 컨버터, TX 1310 nm, RX 1550 nm (RoHS)
I-2542-B CR	RS-232/422/485 to Single-Mode 15 Km, SC Fiber optic 컨버터, TX 1550 nm, RX 1310 nm (RoHS)
I-2542-A25 CR	RS-232/422/485 to Single-Mode 25 Km, SC Fiber optic 컨버터, TX 1310 nm, RX 1550 nm (RoHS
I-2542-B25 CR	RS-232/422/485 to Single-Mode 25 Km, SC Fiber optic 컨버터, TX 1550 nm, RX 1310 nm (RoHS)
중요 사항 : 이 제품들은 쌍으로 작동하므로 반드시 I-2542-A와 I-2542-B를 구매해야 합니다. 이 제품들은 쌍으로 작동하므로 반드시 I-2542-A25와 I-2542-B25를 구매해야 합니다.
