제품 상세보기

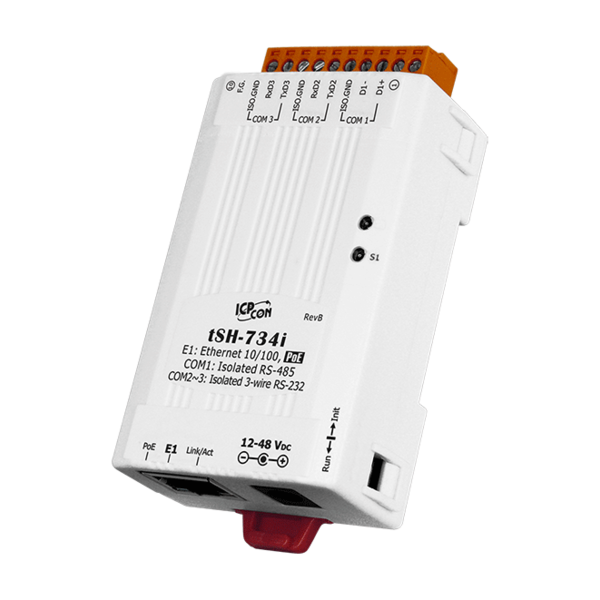

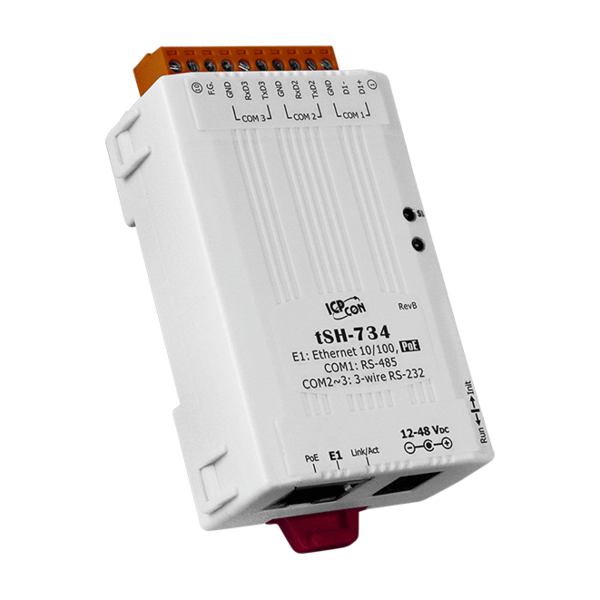

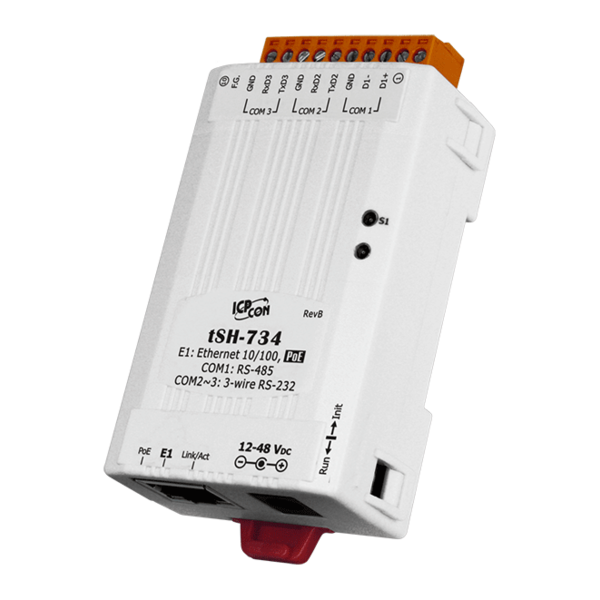

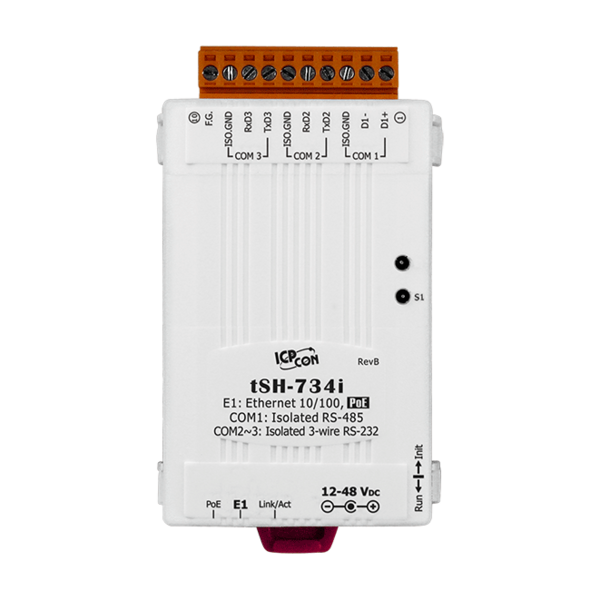

tSH-734/tSH-734i

제품명
tSH-734/tSH-734i
용도
초소형 시리얼 포트 분배기
특성
2 x RS-232, 1 x RS-485 (two masters sharing one slave port 지원)
제조사
ICPDAS(대만)









tSH-700 모듈시리얼 포트 공유기(serial port sharer)입니다"Baud Rate Conversion", "Modbus RTU/ASCII Conversion" 및 "Two Masters Share One Slave" 를 포함한 여러 기능을 제공합니다.
인터페이스 구성을 쉽게 할 수 있는 내장 웹 서버(built-in web server)를 제공하며 콘솔 명령이 필요하지 않습니다.





▪   전송 속도 변환 응용 프로그램 지원
▪   Modbus RTU/ASCII 프로토콜 변환 지원

▪   two masters sharing one slave port 지원
▪   대부분의 query-response 프로토콜에 대한 미가공 데이터 모드
▪   손쉬운 구성을 위한 내장 웹 서버 (HTTP)
▪   중복 전원 입력 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
▪   자동 RS-485 방향 제어 가능
▪   초소형 폼 팩터 및 저전력 소비
▪   읽기 캐시로 빠른 응답 보장



■  Baud Rate Conversion (전송 속도 변환)

이 기능을 사용하면 단일 마스터 장치가 다른 전송 속도(baud rates)와 데이터 형식(data format)을 사용하여 슬레이브 장치와 통신 할 수 있습니다. 대부분의 query-response protocols (half-duplex)은 미가공 데이터 모드에서 DCON를 지원합니다. 각 시리얼 포트에서 데이터 사이즈가 내장 된 512 bytes 버퍼보다 작은 경우에는 전이중 통신(Full-duplex communication)이 작동합니다.





■  Modbus RTU/ASCII Conversion (변환)

이 기능은 단일 Modbus RTU/ASCII 마스터 장치가 다른 프로토콜(protocol), 전송 속도(baud rate) 및 데이터 형식(data format)을 사용하는 Modbus RTU/ASCII 슬레이브 장치와 통신 할 수 있습니다.

Modbus RTU_ASCII Conversion




■  Two Master Share on Slave (1개의 슬래이브를 2개의 마스터에 공유)

이 기능을 사용하여 2개의 마스터(Master) 장치가 슬레이브(Slave) 장치를 공유할 수 있는 시리얼 포트에 연결할 수 있습니다. Modbus 모드는 Modbus RTU/ASCII 프로토콜로 변환하는데 사용할 수 있고, 미가공 데이터 모드(raw data mode)는 DCON 또는 other query-response 프로토콜에 사용할 수 있습니다. 다른 시리얼 포트에서 다른 전송 속도와 데티어 형식을 사용할 수 있습니다. 내장 캐시 기능(built-in cache function)은 마스터 장치가 동일한 정보를 요청할 때 중복된 쿼리를 제거하여 슬레이브 포트에서 시리얼 통신 로드를 줄입니다.


Sharer _Converter Two Masters Share One Slave








Two Masters Access One Slave







 Sharer_Converter Two Masters Share Slave Devices

Note: 슬레이브 포트가 이중 로드 중일 때, 2개 마스터는 시간 초과 값 (timeout value)과 스캔 간격 설정(scan interval settings)을 크게 하기를 권장합니다.





■  읽기 캐시 기능 (Read-Cache Fucntion)

내장 된 읽기 캐시(built-in read-cache) 기능은 tSH-700 모듈의 메모리 버퍼에서 Modbus 메시지의 이전 요청 및 응답을 저장하기 위해 사용됩니다. 다른 HMI/SCADA 마스터 컨트롤러가 동일한 슬레이브 RTU 장치(salve RTU device)에서 ame 정보를 요청할 때, 캐시 된 응답(cached response)을 즉시 반환합니다. 이러한 특징으로 슬레이브 시리얼 포트 통신에서 부하를 획기적으로 줄이고, 마스터에 대한 빠른 응답을 보장하며, 전체 시스템의 안정성을 향상시킵니다.





모델명 tSH-722/
tSH-722i
tSH-732/
tSH-732i
tSH-725
tSH-725i
tSH-735/
tSH-735i
tSH-724/
tSH-724i
tSH-734/
tSH-734i
 CPU 모듈
 CPU 32-bit MCU
통신 인터페이스
Ethernet 10/100 Base-TX, 8-pin RJ-45 x 1, (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
PoE IEEE 802.3af, Class 1
COM 포트 2 × RS-232 3 × RS-232 2 × RS-485 3 × RS-485 1 × RS-485
1 × RS-232
1 × RS-485
2 × RS-232
Self-Tuner Yes, 자동으로 RS-485 방향 제어
전원 절연(Isolation) 1000 VDC for only tSH-722i/ 732i
신호 절연(Isolation) 3000 VDC for only tSH-725i/ 735i /724i /734i
ESD 보호 +/-4 kV
COM 포트 Capability (16C550 or compatible UART)
 Data Bit 5, 6, 7, 8
 Parity None, Odd, Even, Mark, Space
 Stop Bit 1, 2
 Baud Rate 최대 115200 bps
 기구
커넥터 10-핀 탈착식 터미널 블록 x 1
치수 (W x H x D) 52 mm x 95 mm x 27 mm
설치 DIN-Rail mounting
케이스 플라스틱
작동 환경
작동 온도 -25 °C to +75 °C
보관 온도 -30 °C to +80 °C
습도 10 to 90 %,non-condensing
전원
입력 범위 IEEE 802.3af, Class 1 for PoE; +12 ~ 48 VDC for DC Jack
소비 전력 0.07 A @ 24 VDC











tSH-700 시리즈 (Tiny Serial Port Converter/Sharer)
모델명
(Non-Isolated)
모델명
(Isolated)
RS-232 RS-485 Application
tSH -722  tSH -722i  2 - 컨버터
(Converter)
tSH -724  tSH -724i  1 1
tSH -725  tSH -725i  - 2
tSH -732  tSH -732i  3 - 분배기
(Sharer)
tSH -734  tSH -734i  2 1
tSH -735  tSH -735i  - 3
