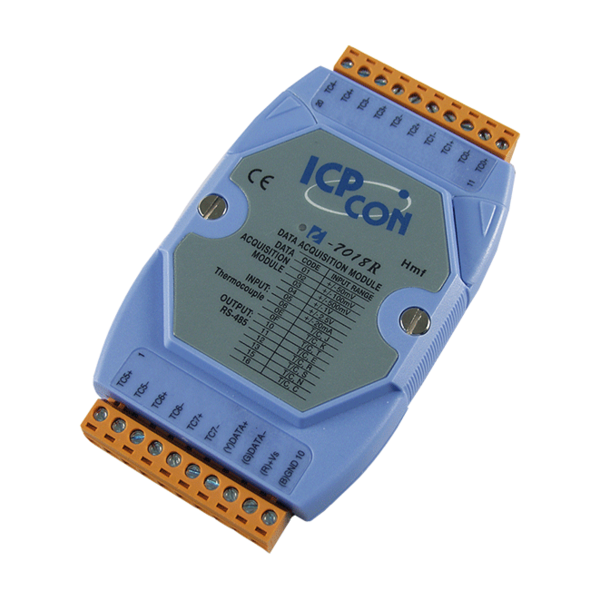

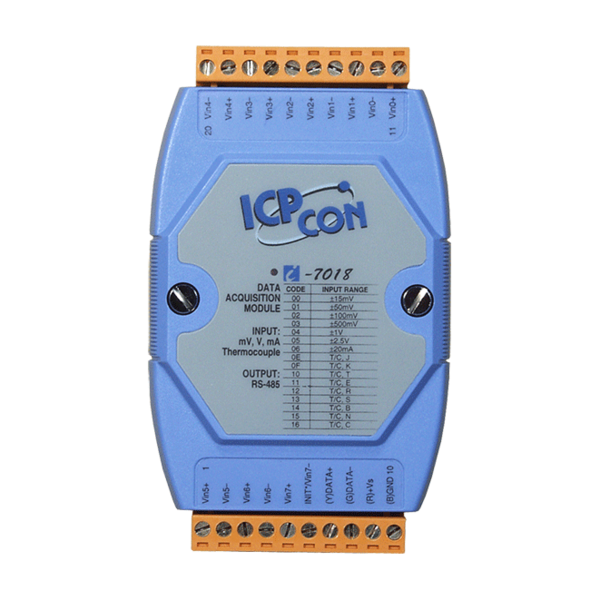

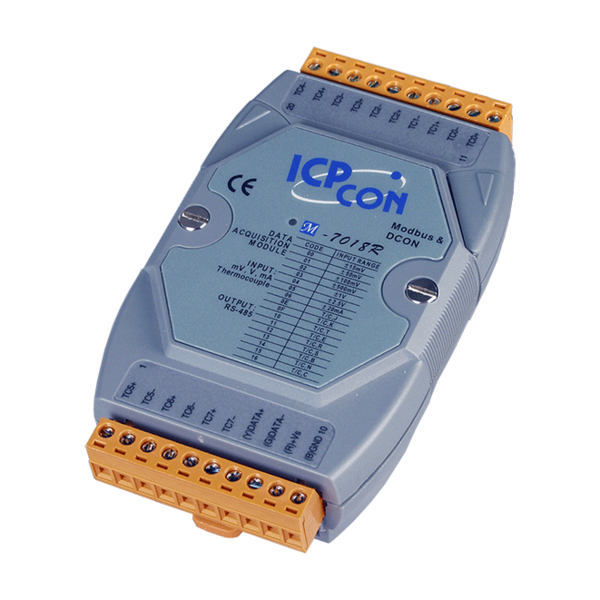

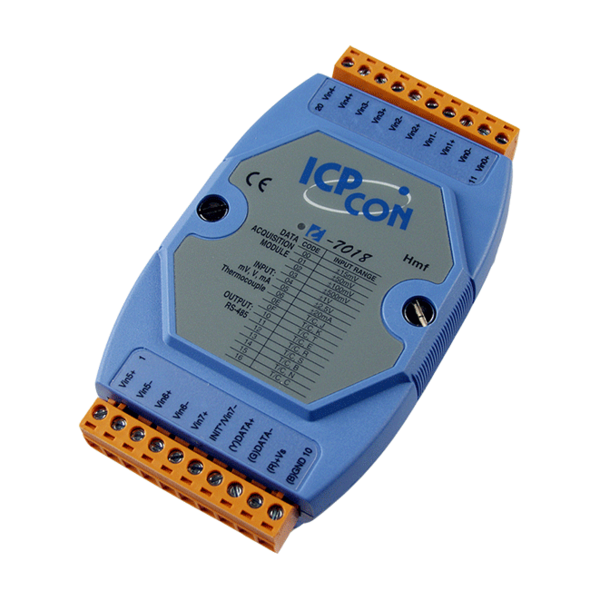

I-7018(R) / M-7018(R)

제품명
I-7018(R) / M-7018(R)
용도
아날로그 입력
특성
8-채널 아날로그, Thermocouple(열전대) 입력 모듈
제조사
ICPDAS(대만)

I-7018 / I-7018R / M-7018 / M-7018R

8-채널 아날로그, 열전대(Thermocouple) 입력 모듈














  • ▪  I-7018 :
  • => ±120 VDC 과전압 보호
  • => 8-채널 Differential 또는
  • => 6-채널l Differential 및 2-채널 Single-ended 아날로그 입력
  • ▪  I-7018R and M-7018R :
  • => 과전압 보호 : 240 Vrms
  • => 8-채널 Differential 아날로그 입력
  • ▪  전류, 전압 또는 열전대(Thermocouple) 입력
  • ▪  3000 VDC 모듈 내부 절연 (Intra-module Isolation)
  • ▪  듀얼 워치독 (Dual Watchdog)
  • ▪  넓은 작동 온도 범위 : -25 to +75°C





I-7018/M-7018은 열전대 입력뿐만 아니라 전류 및 전압 입력을 제공하는 8-채널 아날로그 입력 모듈입니다.
I-7018R/M-7018R은 I-7018/M-7018의 업그레이드 된 버전으로서 과전압 보호 기능이 240Vrms까지 가능할 수 있는 매우 높은 품질의 보호 메커니즘을 포함하고 있습니다.
I-7018R/M-7018R은 혹독한 환경에 더 적합하며, I-7018 / M-7018 / I-7018R / M-7018R은 4kV ESD 보호 및 3000VDC 내부 모듈 절연 기능이 있습니다.
M-7018 및 M-7018R의 사양은 I-7018 및 I-7018R과 동일하지만 Modbus RTU 프로토콜 및 DCON 프로토콜에 대한 추가 지원을 제공합니다.



  • ▪  빌딩 자동화
  • ▪  공장 자동화
  • ▪  기계 자동화
  • ▪  원격 유지 보수
  • ▪  원격 진단
  • ▪  시험 장비





모델 I-7018 I-7018R M-7018 M-7018R
 아날로그 입력
 채널

6 Differential & 2 Single-ended

또는 8-Differential

 8 Differential  8 Differential  8 Differentail
 배선  Differential
 센서 유형  열전대  J, K, T, E, R, S, B, N, C
 전압  ± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V, ± 2.5 V
 전류  ± 20 mA, 0 ~ +20 mA, +4 ~ +20 mA (외부 125 Ω 저항 필요)
 해상도  16-bit
 정확도  FSR 0.1 %
 샘플링 속도  10 Hz (전체)
 입력 임피던스  > 400 kΩ
 공통 전압 보호  25 VDC  200 VDC  25 VDC  200 VDC
 개별 채널 구성  -
 과전압 보호  ± 120 VDC  240Vrms  ± 120 VDC  240 Vrms
 오픈 와이어 감지 (열전대 전용)  -  YES  -  YES
 온도 출력 일관성  -
 현장에서의 안정된 온도 출력  -
 참고 : 고정밀 열전대 측정을 위해 ICP DAS는 각 채널에 대한 자동 냉 접점 보상(Automatic cold-junction compensation)을 특징으로하는 일관성 있고 안정된 온도 출력을 보장하는 I-7018Z / I-7019Z 모듈을 선택할 것을 권장합니다.





모델 I-7018 I-7018R M-7018 M-7018R
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호  YES
입력 범위 +10 ~ +30 VDC
소비 전력 1.0 W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





 I-7018 CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
 I-7018-G CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover)
 I-7018R CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜, 고전압 보호 기능 (Blue Cover)
 I-7018R-G CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜, 고전압 보호 기능 (Gray Cover)
 M-7018-G CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover)
 M-7018R-G CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜, 고전압 보호 기능 (Gray Cover)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
