I-7013(D) / M-7013P(D)
1-채널 RTD 입력 모듈

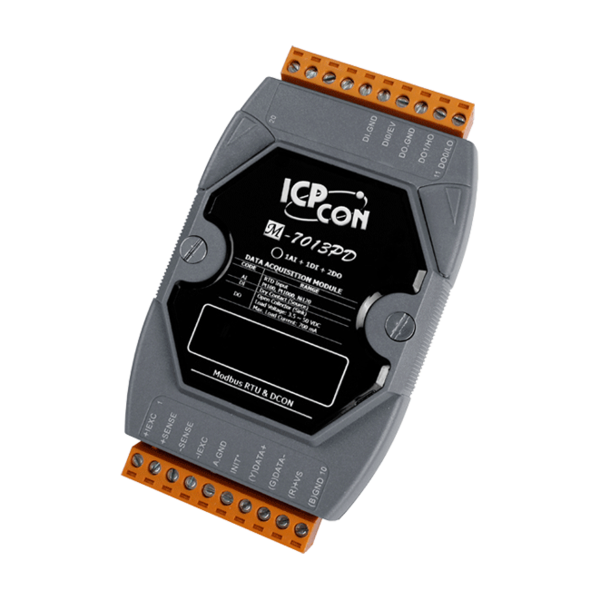

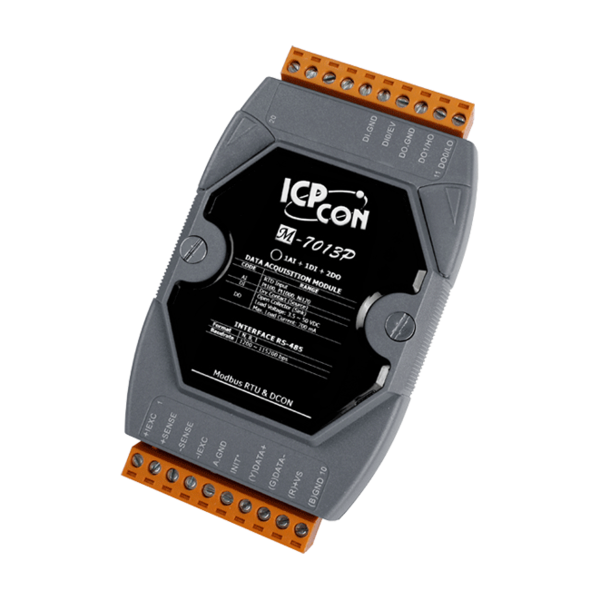

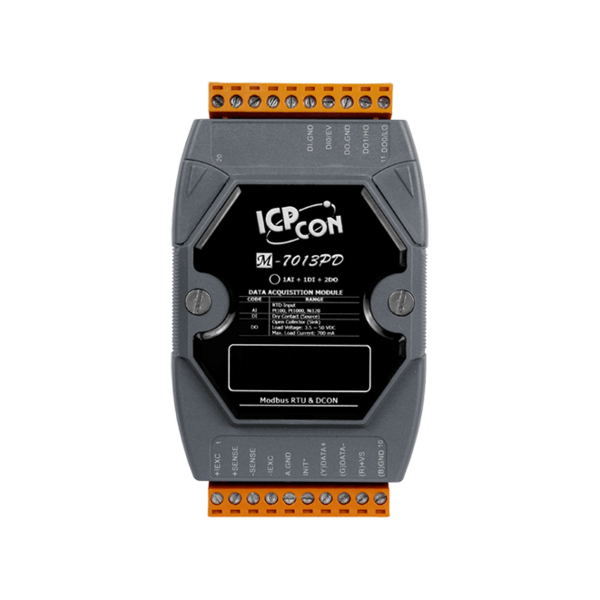

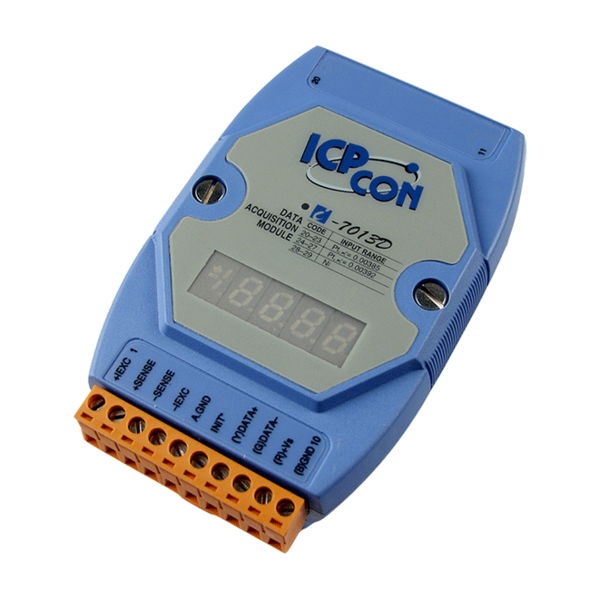

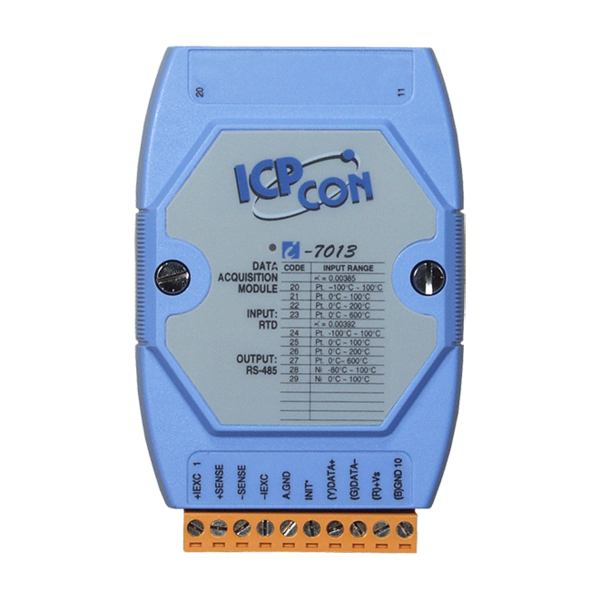

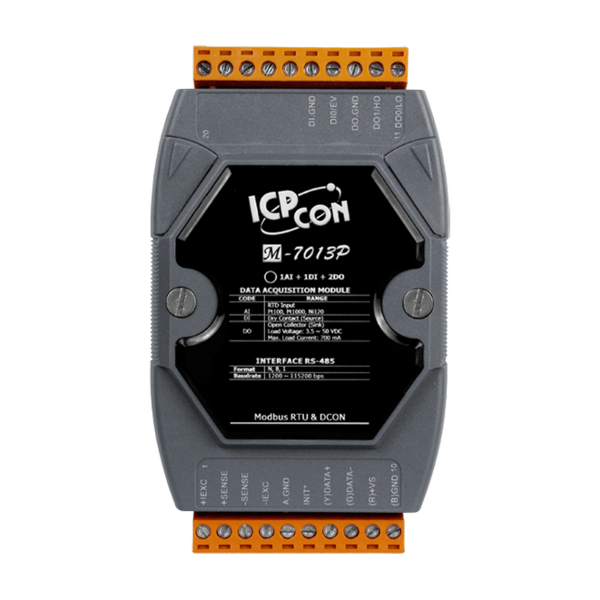

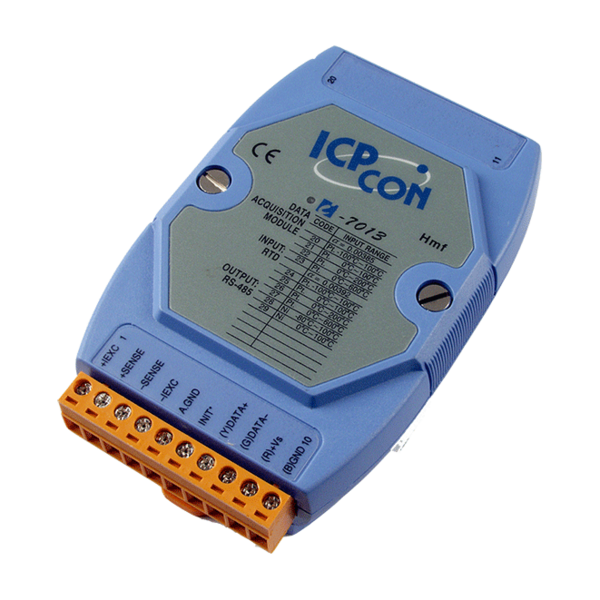

I-7013(D) 및 M-7013P(D)는 RTD 센서를 통해 온도를 측정하고 Pt100, Ni120 및 Pt1000 유형 센서를 지원하는 1 채널 RTD 입력 모듈입니다. 2/3/4-선 RTD 연결을 허용하며 개방형 와이어 감지 기능을 갖추고 있습니다. 또한 3000 VDC 내부 모듈 절연을 포함하고 있으며, 3/4-선 연결에 대한 리드 저항 제거를 지원합니다. M-7013P 및 M-7013PD는 50 Hz 이벤트 카운터 및 고/저 알람으로 2 채널 디지털 출력으로 1 채널 디지털 입력을 지원합니다.
M-7013P 및 M-7013PD는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
모델 | I-7013 | I-7013D | M-7013P | M-7013PD |
RTD 입력 모듈 | ||||
채널 | 1 | |||
배선 | 2 / 3 / 4-선 | |||
센서 유형 | Pt100, Pt1000, Ni120 | |||
해상도 | 16-bit | |||
정확도 | ± 0.05 % | |||
샘플링 속도 | 10 Hz | |||
개별 채널 구성 | No | |||
과전압 보호 | ± 5 VDC | ± 120 VDC | ||
오픈 와이어 감지 | YES | |||
3 선식 RTD 리드 저항 제거 | YES | |||
저항 측정 | 최대 3.2 kΩ. | |||
디지털 입력 | ||||
채널 | - | 1 | ||
Sink/Source (NPN / PNP) | Source, Dry contact | |||
ON 전압 레벨 | Close to GND | |||
OFF 전압 레벨 | Open | |||
카운터 (50 Hz, 16-bit) | YES | |||
과전압 보호 장치 | ± 30 VDC | |||
디지털 출력 | ||||
채널 | - | 2 | ||
유형 | 오픈 콜렉터, MOSFET | |||
Sink/Source (NPN / PNP) | SInk | |||
부하 전압 | 3.5 ~ 50 VDC | |||
최대 부하 전류 | 700 mA/채널 | |||
과전압 보호 | 60 VDC | |||
과부하 보호 | 1.4A (단락 보호 포함) | |||
파워 온 값 (Power-on Value) | YES | |||
안전 값(Safe Value) | YES |
모델 | I-7013 | I-7013D | M-7013P | M-7013PD |
통신 | ||||
인터페이스 | RS-485 | |||
바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | |||
전송 속도 | 1200 ~ 115200 bps | |||
프로토콜 | DCON | DCON Modbus / RTU | ||
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
LED 표시기 / 디스플레이 | ||||
시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 | |||
I/O LED 표시기 | - | |||
7-분절 LED 디스플레이 | - | YES | - | 예 |
절연 (Isolation) | ||||
모듈 내 절연, 필드-to-로직 | 3000 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 8kV 공기 |
||
EFT (IEC 61000-4-4) | 전력선 용 ± 4 kV | |||
Surge (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | |||
전원 | ||||
역 극성 보호 | YES | |||
입력 범위 | +10 ~ +30 VDC | |||
소비 전력 | 0.7W | 1.3 W | 0.6 W | 1.2W |
기구 | ||||
치수 (L x W x H) | 123mm x 72mm x 35mm | |||
설치 | DIN 레일 또는 벽면 장착 | |||
환경 | ||||
작동 온도 | -25 ~ + 75 ° C | |||
보관 온도 | -40 ~ + 85 ° C | |||
습도 | 10 ~ 95 % RH, 비 응축 |
I-7013 CR | 1-채널 RTD 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover) |
I-7013-G CR | 1-채널 RTD 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover) |
I-7013D CR | I-7013 (RoHS) with 7 분절 LED 디스플레이 (Blue Cover) |
M-7013P-G CR | 1-채널 RTD 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover) |
M-7013PD-G CR | M-7013P (RoHS) with 7분절 LED 디스플레이 (Gray Cover) |
tM-7520U CR | RS-232 to RS-485 변환기 (RoHS) |
tM-7561 CR | USB to RS-485 converter (RoHS) |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS) |
I-7514U CR | 4 채널 RS-485 허브 (RoHS) |
SG-770 CR | 7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS) |
SG-3000 시리즈 | Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈 |
