M-7026-G

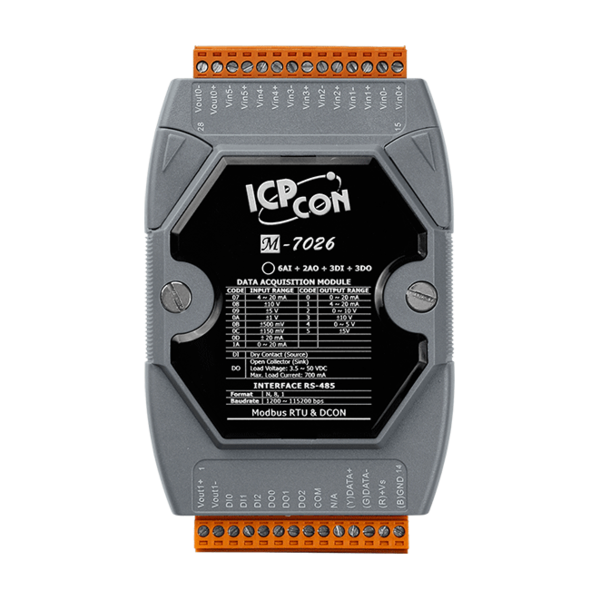

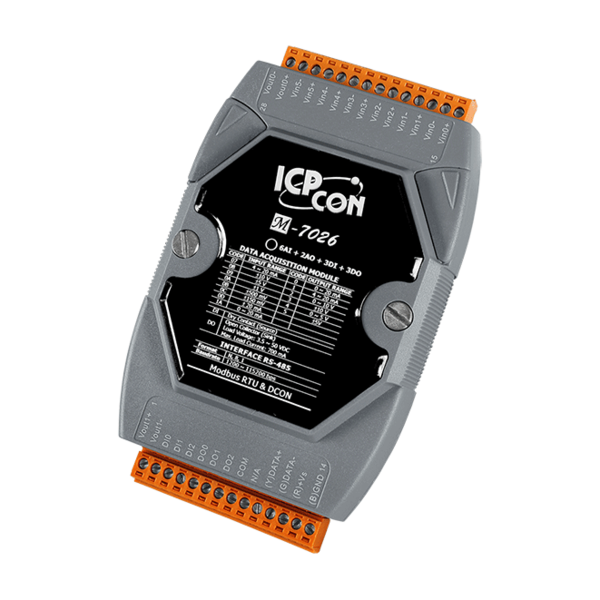

6-채널 아날로그 입력, 2-채널 아날로그 출력, 3-채널 디지털 입력 및 3-채널 디지털 출력 모듈
M-7026은 6 개의 아날로그 입력 채널, 2 개의 아날로그 출력 채널, 3 개의 디지털 입력 채널, 3 개의 디지털 출력 채널을 포함하는 다기능 모듈입니다. 모든 아날로그 입력 (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA or 0 ~ +20 mA)에서 프로그래밍 가능 입력 범위를 제공합니다. 아날로그 출력은 +/-5 V, +/-10 V, 0 ~ +20 mA or +4 ~ +20 mA에서 12-bit이며, 모든 디지털 출력은 알람 출력으로 설정할 수 있습니다. 각 아날로그 입력은 개별 범위로 구성 할 수 있으며 240Vrms의 높은 과전압 보호 기능을 제공합니다. 전압 및 전류 입력/출력을 점퍼로 선택할 수 있습니다.
아날로그 입력 | ||
채널 | 6 | |
배선 | Differential (차동) | |
범위 | ± 150mV, ± 500mV, ± 1V, ± 5V, ± 10V ± 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능) |
|
해상도 | 16-bit | |
정확도 | 일반 모드 | FSR의 ± 0.1 % |
고속 모드 | ± 0.5 % 이상 | |
샘플링 속도 | 일반 모드 | 10 샘플/초 |
고속 모드 | 60 샘플/초 (합계) | |
대역폭 | 일반 모드 | 15.7 Hz |
고속 모드 | 78.7 Hz | |
입력 임피던스 | 전압 | 2 MΩ |
전류 | 140 Ω | |
공통 전압 보호 | ± 200V | |
개별 채널 구성 | 예 | |
과전압 보호 | 240 Vrms | |
과전류 보호 | 예, 110 VDC 에서 50 mA | |
가상 채널 대 채널 절연 | 예, 400 VDC | |
4 ~ 20 mA의 오픈 와이어 감지 | 예 | |
아날로그 출력 | ||
채널 | 2 | |
범위 | +0 ~ +5 VDC, +0 ~ +10 VDC , ± 5 VDC, ± 10 VDC, +0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능) |
|
해상도 | 12-bit | |
정확도 | FSR의 ± 0.1 % | |
출력 용량 전압 출력 기능 |
10V @ 20 mA | |
오픈 와이어 감지 | 예, 4 ~ 20mA 만 해당 | |
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 | |
디지털 입력 / 카운터 | ||
채널 | 3 | |
유형 | Dry Contact | Source |
Wet Contact | - | |
Wet Contact | On 전압 레벨 | - |
Off 전압 레벨 | - | |
Dry Contact | On 전압 레벨 | Close to GND |
Off 전압 레벨 | Open | |
카운터 | 최대 카운트 | 65535 (16-bit) |
최대 입력 주파수 | 50 Hz | |
최소 펄스 폭 | 5 ms | |
입력 임피던스 | - | |
채널 간 절연 | - | |
과전압 보호 | - | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 | |
디지털 출력 | ||
출력 채널 | 3 | |
유형 | Open Collector | |
Sink/Source (NPN/PNP) | Sink | |
부하 전압 | + 3.5 VDC ~ + 50 VDC | |
최대 부하 전류 | 700 mA/채널 | |
과전압 보호 | 60 VDC | |
과부하 보호 | 예 | |
단락 보호 | 예 | |
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
통신 | |
인터페이스 | RS-485 |
RS-485 바이어스 저항 | No (Bias 제공하려면 RS-485 마스터가 필요합니다.) |
Format | N, 8, 1 |
전송 속도 | 1200 ~ 115200 bps |
프로토콜 | Modbus RTU, DCON |
듀얼 워치 독 | 예, 모듈 (1.6 초), 통신 (프로그램 가능) |
LED 표시기 / 디스플레이 | |
시스템 LED 표시기 | 예, 전원/통신 표시 LED 1 개 |
I/O LED 표시기 | - |
7-분절 LED 디스플레이 | - |
절연 (Isolation) | |
모듈 내 절연, 필드- to-로직 | 2500 VDC |
EMS 보호 | |
ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4kV 접점 |
임의 포인트의 경우 ± 8kV 공기 | |
EFT (IEC 61000-4-4) | 전력선의 경우 ± 4kV |
서지 (IEC 61000-4-5) | 전력선의 경우 ± 3kV |
전원 | |
역 극성 보호 | 예 |
입력 범위 | 10 ~ 30 VDC |
소비 전력 | 1.8W |
기계적 | |
치수 (W x L x H) | 72mm x 123mm x 35mm |
설치 | DIN 레일 또는 벽 장착 |
환경 | |
작동 온도 | -25 ~ + 75 °C |
보관 온도 | -40 ~ + 85 °C |
습도 | 10 ~ 95 % RH, 비 응축 |
M-7026-G CR | 6-채널 아날로그 입력, 2-채널 아날로그 출력, 3-채널 디지털 입력 및 3-채널 디지털 출력 모듈 with DCON, Modbus 프로토콜 (회색 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 변환기 (RoHS) |
tM-7561 CR | USB to RS-485 converter (RoHS) |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS) |
I-7514U CR | 4 채널 RS-485 허브 (RoHS) |
SG-770 CR | 7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS) |
SG-3000 시리즈 | Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈 |
