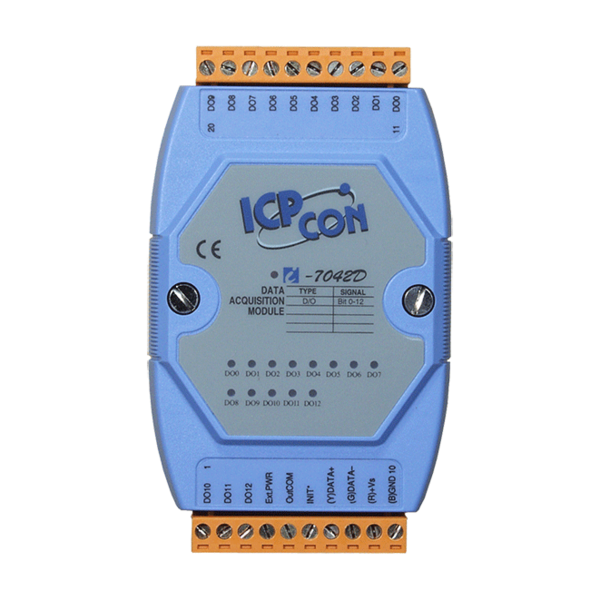

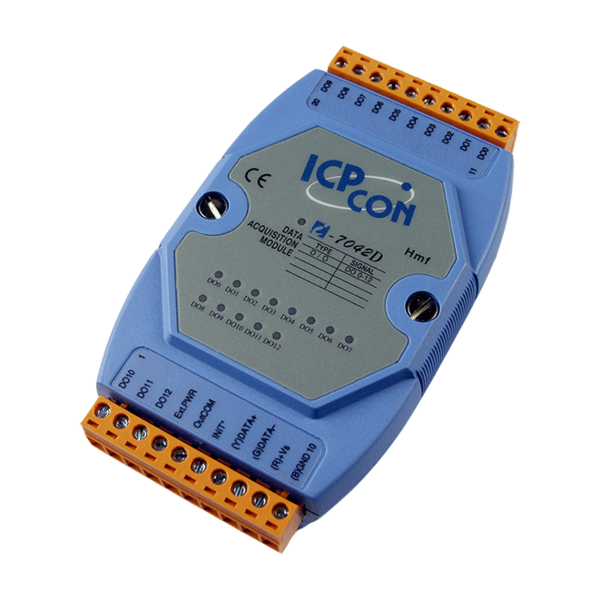

I-7042 / I-7042D
13-채널 절연 디지털 출력 모듈
I-7042는 13-채널의 디지털 출력을 제공합니다. 각 채널은 포토 커플러 절연(Photocouple isolation) 기능이 있으며, 오픈 컬렉터(open collector)를 사용하여 싱크 타입(sink-type) 출력을 지원합니다.
전원 켜기 및 안전 값을 모두 활성화하는 옵션도 있습니다.
I-7042D에는 DO 채널의 상태를 모니터링하는데 사용할 수있는 13 개의 LED 표시등이 있습니다. 3750 Vrms 모듈 내 모듈 분리(intra-module isolation)가 표준입니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
모델명 | I-7042 | I-7043 | M-7043 |
I-7042D | I-7043D | M-7043D | |
디지털 출력 | |||
채널 | 13 | 16 | |
유형 | 오픈 콜렉터 (Open Collector) | ||
Sink/Source (NPN / PNP) | Sink | ||
부하 전압 | +3.5 ~ 30 VDC | +10 ~ 30 VDC | |
최대 부하 전류 | 100 mA/채널 | ||
과전압 보호 | - | ||
과부하 보호 | - | ||
파워 온 값 (Power-on Value) | YES | ||
안전 값 (Safe Value) | YES |
모델명 | I-7042 | I-7043 | M-7043 |
I-7042D | I-7043D | M-7043D | |
통신 | |||
인터페이스 | RS-485 | ||
바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | ||
Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | ||
전송 속도 | 1200 ~ 115200 bps | ||
프로토콜 | DCON | Modbus RTU, DCON | |
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
LED 표시기/디스플레이 | |||
시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | ||
I/O LED 표시기 | - | - | - |
YES, 13개 LED 디지털 출력 표시 | YES, 16개 LED 디지털 출력 표시 | YES, 16개 LED가 디지털 출력 표시 | |
7-분절 LED 디스플레이 | - | ||
절연 (Isolation) | |||
모듈 내 절연, 필드-to-로직 | 3750 Vrms | - | |
EMS 보호 | |||
ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 | - | |
임의 지점에 대해 ± 4 kV 공기 | - | ||
EFT (IEC 61000-4-4) | 전력선 용 ± 2kV | - | |
Surge (IEC 61000-4-5) | - | ||
전원 | |||
역 극성 보호 | YES | ||
입력 범위 | 10 ~ 30 VDC | ||
소비 전력 | 1.0 W | 0.4W | 0.4W |
1.7W | 1.1W | 1.1W | |
기구 | |||
치수 (L x W x H) | 123mm x 72mm x 35mm | ||
설치 | DIN 레일 또는 벽면 장착 | ||
환경 | |||
작동 온도 | -25 ~ + 75 °C | ||
보관 온도 | -40 ~ + 85 °C | ||
습도 | 10 ~ 95 % RH, 비 응축 |
I-7042 CR | 13-채널 절연(Isolation) 디지털 출력 모듈 with DCON 프로토콜 (Blue cover) (RoHS) |
I-7042D CR | I-7042 with LED 디스플레이 (Blue Cover) (RoHS) |
I-7043 CR | 16-채널 비절연(Non-isolation) 디지털 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
I-7043D CR | I-7043 with LED 디스플레이 (Blue Cover) (RoHS) |
I-7043D-G CR | I-7043 with LED 디스플레이 (Gray Cover) (RoHS) |
M-7043-G CR | 16-채널 비절연(Non-isolation) 디지털 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
M-7043D-G CR | M-7043-G with LED 디스플레이 (Gray Cover) (RoHS) |
tM-7520U CR | RS-232 to RS-485 변환기 (RoHS) |
tM-7561 CR | USB to RS-485 converter (RoHS) |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS) |
I-7514U CR | 4 채널 RS-485 허브 (RoHS) |
SG-770 CR | 7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS) |
SG-3000 시리즈 | Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈 |
