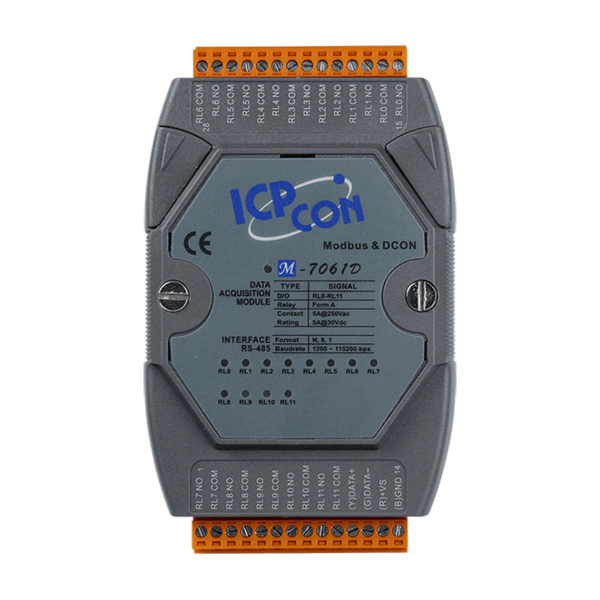

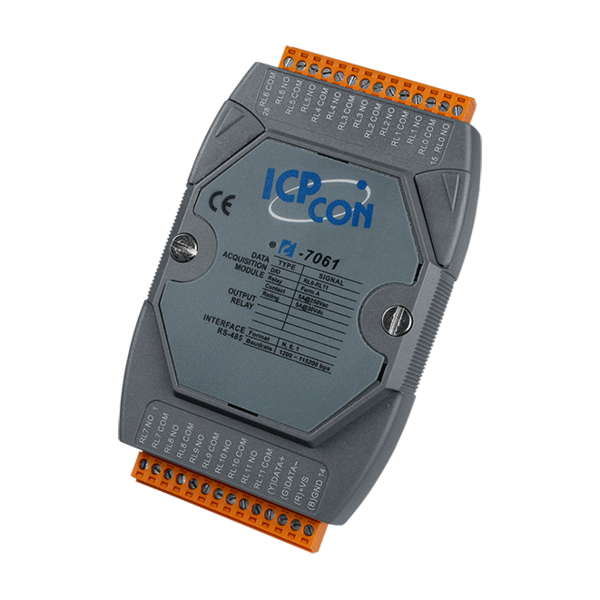

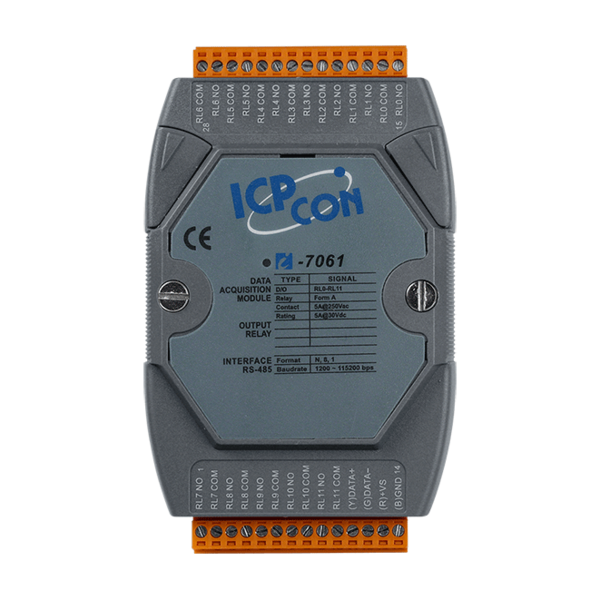

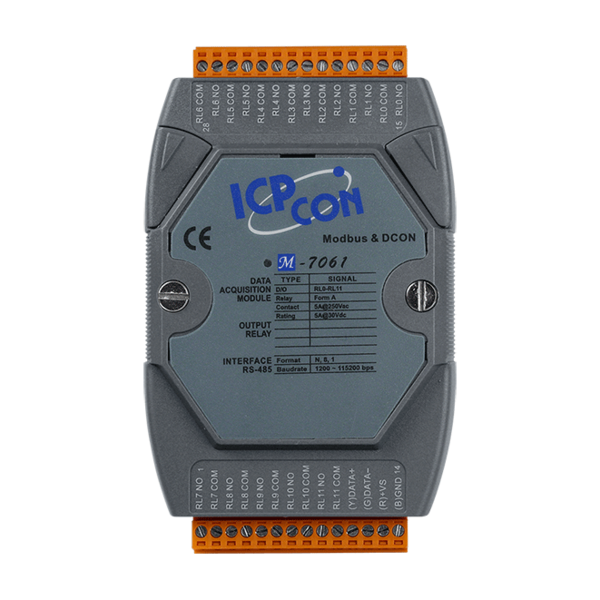

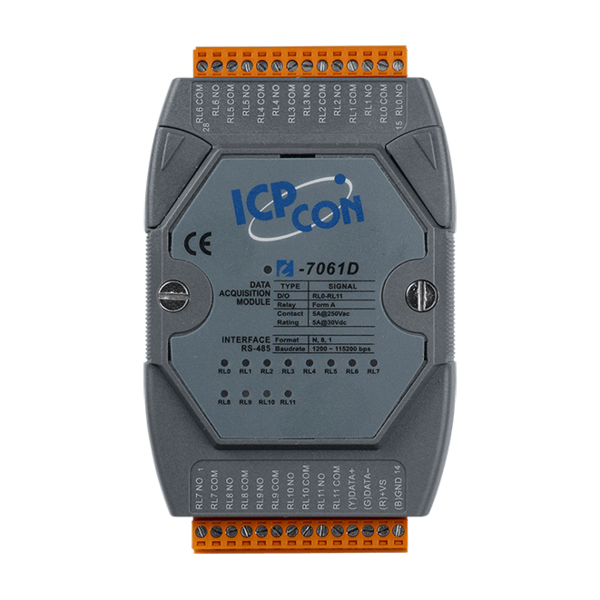

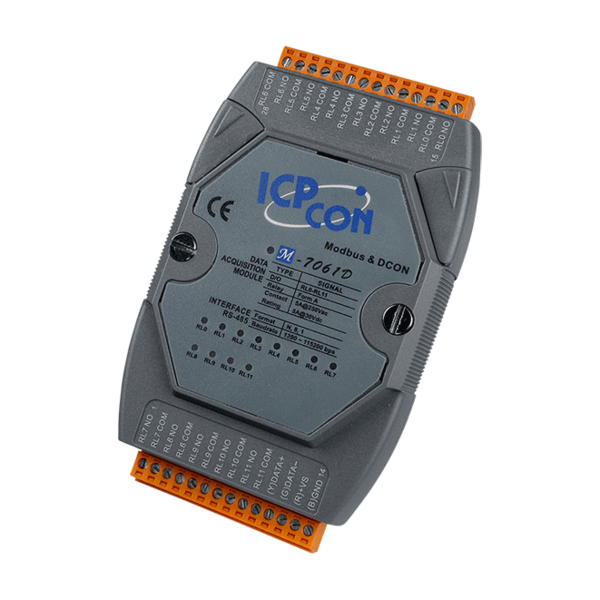

I-7061(D) / M-7061(D)

제품명
I-7061(D) / M-7061(D)
용도
릴레이 출력 & 디지털 입력
특성
12-채널 Power Reply 출력
제조사
ICPDAS(대만)
카달로그 다운로드 메뉴얼 다운로드

I-7061 (D) / M-7061 (D)

12-채널 Power Relay 출력 모듈











  • ▪  12-채널 Power Relay 출력
  • ▪  ± 4 kV EFT 보호
  • ▪  ± 3kV 서지 보호
  • ▪  파워-온 값 (Power-on Value) 설정
  • ▪  안전 값 (Safe Value) 설정
  • ▪  듀얼 워치 독
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





7061 시리즈는 12 개의 전원 릴레이 출력 채널을 제공하고, 7067 시리즈는 7 개의 신호 릴레이 출력 채널을 제공합니다.

전원 켜기 및 안전한 값을 구성하는 옵션이 있습니다. 4 kV ESD 보호 및 3750 VDC 내부 모듈 절연은 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 제공됩니다.

7061 시리즈의 "D"버전은 12 개의 LED 표시기를 제공하며, 7067 시리즈의 "D"버전은 릴레이 출력 채널의 상태를 모니터하는데 사용할 수 있는 7 개의 LED 표시기를 제공합니다.

각 시리즈의 "M"버전은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.

7061 시리즈는 고전력 애플리케이션에 이상적인 솔루션이며 7067 시리즈는 작은 신호 스위칭에 이상적인 솔루션입니다.





▪ 빌딩 자동화

▪ 공장 자동화

▪ 기계 자동화

▪ 원격 유지 보수

▪ 원격 진단

▪ 테스트 장비





모델명 I-7061 I-7067 M-7061 M-7067
I-7061D I-7067D M-7061D M-7067D
릴레이 출력
채널  12 (Form A)  7 (Form A)  12 (Form A)  7 (Form A)
릴레이 유형  Power Relay  Signal Relay  Power Relay  Signal Relay
 Form A Relay  Contact Rating 5 A @ 250 VAC
5 A @ 30 VDC		 0.5A @ 120VAC
1 A @ 24 VDC		 5 A @ 250 VAC
5 A @ 30 VDC		 0.5A @ 120VAC
1 A @ 24 VDC
최소 접점 부하 10mA @ 5V 1mA @ 1V 10mA @ 5V 1mA @ 1V
재료 성분 실버 TinAlloy 골드 오버레이 실버 팔라듐 실버 TinAlloy 골드 오버레이 실버 팔라듐
작동 시간 10 ms 5 ms 10 ms 5 ms
릴리스 시간 5 ms 2 ms 5 ms 2 ms
기계적 내구성  2 x 107 ops.  5 × 106 ops.  2 × 107 ops.  5 × 106 ops.
전기 내구성  105 ops.
서지 강도 3000 VDC 1500 VDC 3000 VDC 1500 VDC
파워 온 값 (Power-on Value)  YES
안전 값 (Safe Value)  YES





모델명 I-7061 I-7067 M-7061 M-7067
I-7061D I-7067D M-7061D M-7067D
통신
인터페이스 RS-485
Format (N, 8, 1), (N, 8, 1), (E, 8,1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 -
디지털 입력/릴레이 출력 표시 LED 12개 디지털 입력/릴레이 출력 표시 LED 7개  디지털 입력/릴레이 출력 표시 LED 12개  LED 디지털 입력/릴레이 출력 표시 LED 7개
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC 1500 VDC 3750 VDC 1500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 4kV 전력선 용 ± 2kV 전력선 용 ± 4kV 전력선 용 ± 2kV
서지 (IEC 61000-4-5) 전력선 용 ± 3kV - 전력선 용 ± 3kV -
전원
역 극성 보호  YES
입력 범위 10 ~ 30 VDC
소비 전력 1.7 W 1.5 W 1.7 W 1.5 W
2.3 W 1.9 W 2.3 W 1.9 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7061-G CR 12-채널 전원 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7061D-G CR I-7061 with LED 디스플레이 (Gray Cover) (RoHS)
M-7061-G CR 12-채널 전원 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
M-7061D-G CR M-7061 with LED 디스플레이 (Gray Cover) (RoHS)
I-7067 CR 7-채널 신호 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7067D CR I-7067 with LED 디스플레이 (Blue Cover) (RoHS)
I-7067D-G CR I-7067 with LED 디스플레이 (Gray Cover) (RoHS)
M-7067-G CR 7-채널 신호 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
M-7067D-G CR M-7067 with LED 디스플레이 (Gray Cover) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Pull-high/Pull-low 및 종단 저항(Termination Resistor) 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 허브 (RoHS)
SG-770 CR 7-채널 차동(differential) 또는 14-채널 단일 종단(single-ended) 서지 보호 (RoHS)
SG-3000 Series 신호 조절 모듈 for 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변환기
