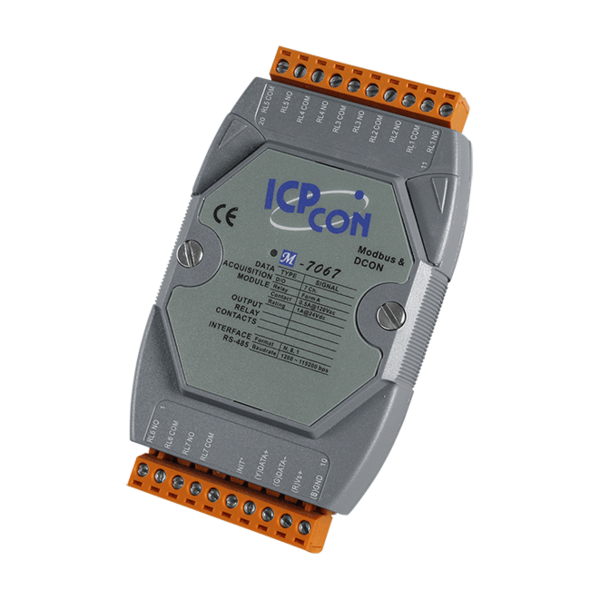

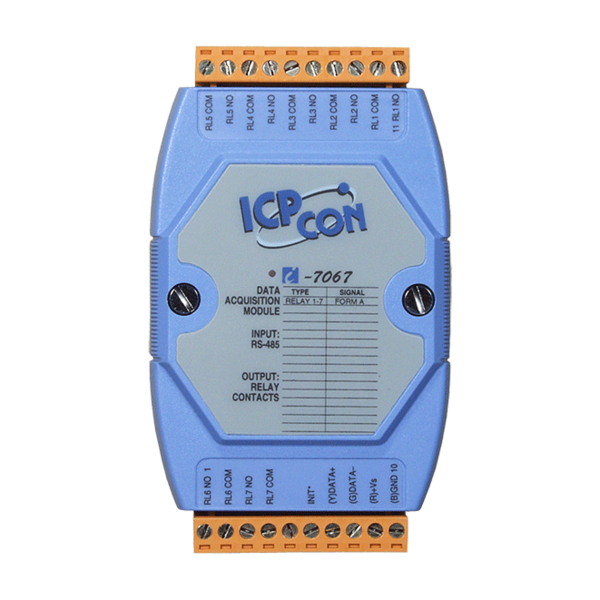

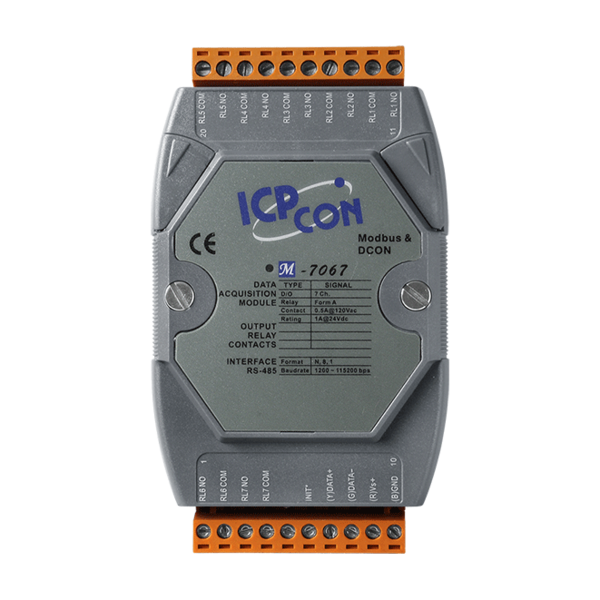

I-7067 (D) / M-7067 (D)
12-채널 Power Relay 출력 모듈
7061 시리즈는 12 개의 전원 릴레이 출력 채널을 제공하고 7067 시리즈는 7 개의 신호 릴레이 출력 채널을 제공합니다.
전원 켜기 및 안전한 값을 구성하는 옵션이 있습니다. 4 kV ESD 보호 및 3750 VDC 내부 모듈 절연은 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 제공됩니다.

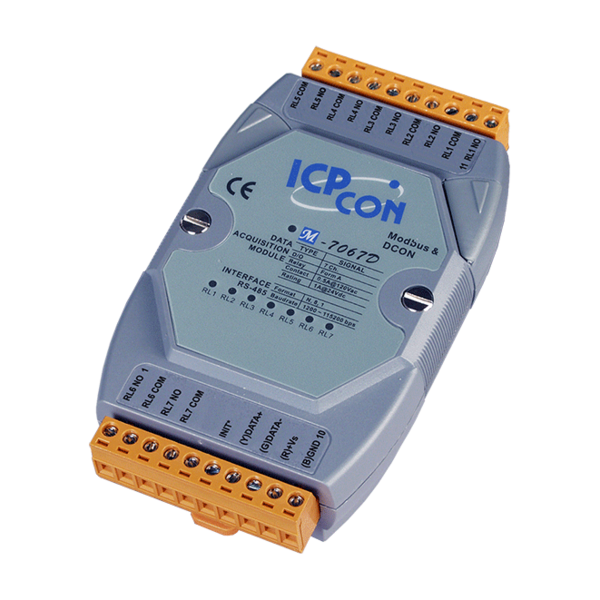

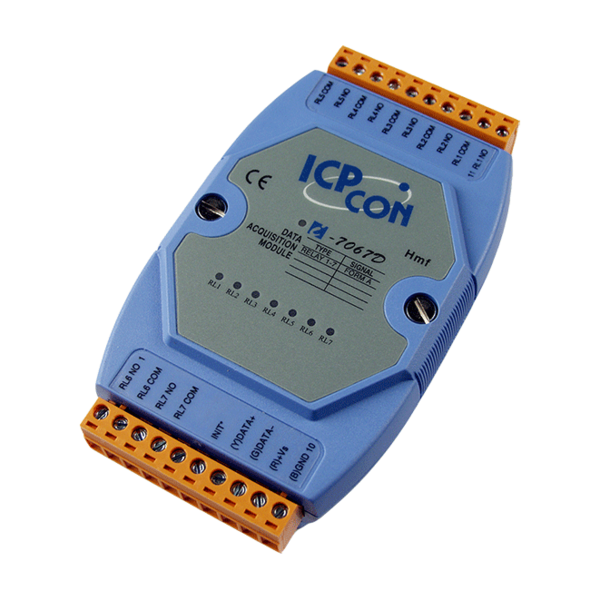

7061 시리즈의 "D"버전은 12 개의 LED 표시기를 제공하며, 7067 시리즈의 "D"버전은 릴레이 출력 채널의 상태를 모니터하는데 사용할 수 있는 7 개의 LED 표시기를 제공합니다.
각 시리즈의 "M"버전은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
7061 시리즈는 고전력 애플리케이션에 이상적인 솔루션이며 7067 시리즈는 작은 신호 스위칭에 이상적인 솔루션입니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
모델명 | I-7061 | I-7067 | M-7061 | M-7067 | |
I-7061D | I-7067D | M-7061D | M-7067D | ||
릴레이 출력 | |||||
채널 | 12 (Form A) | 7 (Form A) | 12 (Form A) | 7 (Form A) | |
릴레이 유형 | Power Relay | Signal Relay | Power Relay | Signal Relay | |
Form A Relay | Contact Rating | 5 A @ 250 VAC 5 A @ 30 VDC |
0.5A @ 120VAC 1 A @ 24 VDC |
5 A @ 250 VAC 5 A @ 30 VDC |
0.5A @ 120VAC 1 A @ 24 VDC |
최소 접점 부하 | 10mA @ 5V | 1mA @ 1V | 10mA @ 5V | 1mA @ 1V | |
재료 성분 | 실버 TinAlloy | 골드 오버레이 실버 팔라듐 | 실버 TinAlloy | 골드 오버레이 실버 팔라듐 | |
작동 시간 | 10 ms | 5 ms | 10 ms | 5 ms | |
릴리스 시간 | 5 ms | 2 ms | 5 ms | 2 ms | |
기계적 내구성 | 2 x 107 ops. | 5 × 106 ops. | 2 × 107 ops. | 5 × 106 ops. | |
전기 내구성 | 105 ops. | ||||
서지 강도 | 3000 VDC | 1500 VDC | 3000 VDC | 1500 VDC | |
파워 온 값 (Power-on Value) | YES | ||||
안전 값 (Safe Value) | YES |
모델명 | I-7061 | I-7067 | M-7061 | M-7067 |
I-7061D | I-7067D | M-7061D | M-7067D | |
통신 | ||||
인터페이스 | RS-485 | |||
Format | (N, 8, 1), (N, 8, 1), (E, 8,1) | |||
전송 속도 | 1200 ~ 115200bps | |||
프로토콜 | DCON | Modbus RTU, DCON | ||
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | |||
I/O LED 표시기 | - | |||
디지털 입력/릴레이 출력 표시 LED 12개 | 디지털 입력/릴레이 출력 표시 LED 7개 | 디지털 입력/릴레이 출력 표시 LED 12개 | LED 디지털 입력/릴레이 출력 표시 LED 7개 | |
7-분절 LED 디스플레이 | - | |||
절연 (Isolation) | ||||
모듈 내 절연, 필드-to-로직 | 3750 VDC | 1500 VDC | 3750 VDC | 1500 VDC |
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | |||
임의 지점에 대해 ± 8 kV 공기 | ||||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | 전력선 용 ± 2kV | 전력선 용 ± 4kV | 전력선 용 ± 2kV |
서지 (IEC 61000-4-5) | 전력선 용 ± 3kV | - | 전력선 용 ± 3kV | - |
전원 | ||||
역 극성 보호 | YES | |||
입력 범위 | 10 ~ 30 VDC | |||
소비 전력 | 1.7 W | 1.5 W | 1.7 W | 1.5 W |
2.3 W | 1.9 W | 2.3 W | 1.9 W | |
기구 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | |||
설치 | DIN 레일 또는 벽면 장착 | |||
환경 | ||||
작동 온도 | -25 ~ + 75 ° C | |||
보관 온도 | -40 ~ + 85 ° C | |||
습도 | 10 ~ 95 % RH, 비 응축 |
I-7061-G CR | 12-채널 전원 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
I-7061D-G CR | I-7061 with LED 디스플레이 (Gray Cover) (RoHS) |
M-7061-G CR | 12-채널 전원 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
M-7061D-G CR | M-7061 with LED 디스플레이 (Gray Cover) (RoHS) |
I-7067 CR | 7-채널 신호 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
I-7067D CR | I-7067 with LED 디스플레이 (Blue Cover) (RoHS) |
I-7067D-G CR | I-7067 with LED 디스플레이 (Gray Cover) (RoHS) |
M-7067-G CR | 7-채널 신호 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
M-7067D-G CR | M-7067 with LED 디스플레이 (Gray Cover) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항(Termination Resistor) 모듈 (RoHS) |
I-7514U CR | 4-채널 RS-485 허브 (RoHS) |
SG-770 CR | 7-채널 차동(differential) 또는 14-채널 단일 종단(single-ended) 서지 보호 (RoHS) |
SG-3000 Series | 신호 조절 모듈 for 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변환기 |
