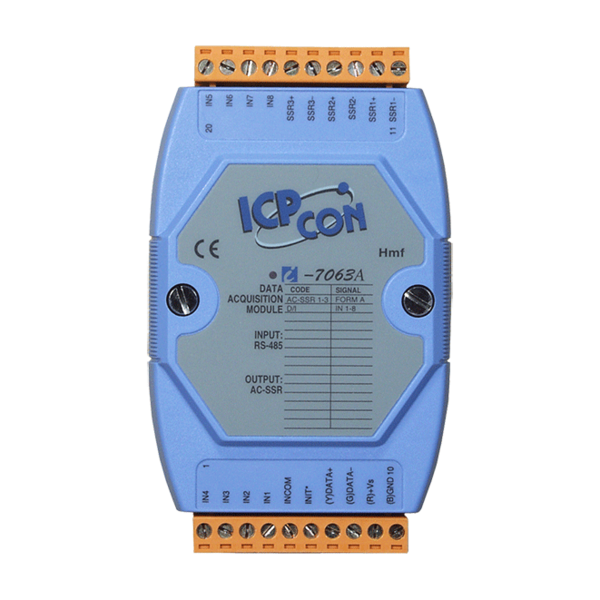

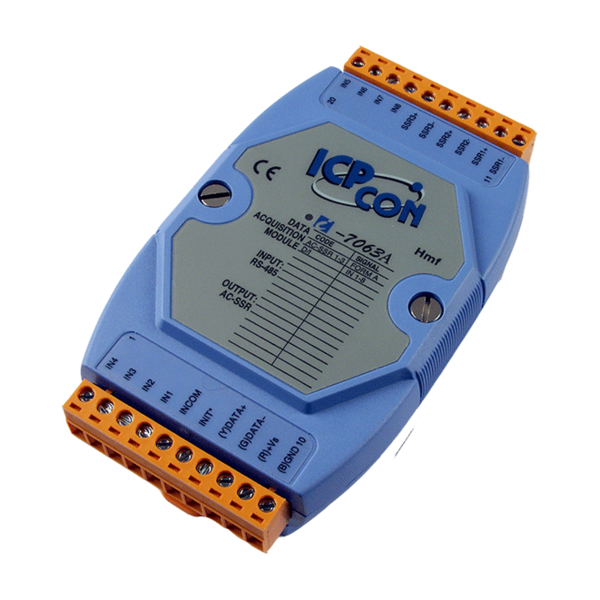

I-7063A / I-7063AD

제품명
I-7063A / I-7063AD
용도
릴레이 출력 & 디지털 입력
특성
8-채널 절연 디지털 입력 및 3-채널 AC SSR 출력
제조사
ICPDAS(대만)
카달로그 다운로드 메뉴얼 다운로드

I-7063A / I-7063AD

8-채널 절연(Isolation) 디지털 입력 & 3-채널 AC SSR 출력 모듈











  • ▪  I-7063A (D)
  • => 8-개 디지털 입력 및 3-채널 AC SSR 출력
  • ▪  I-7065A (D)
  • => 4-채널 디지털 입력 및 5-개 채널 AC SSR 출력
  • ▪  Form A 형 AC Solid State 릴레이 출력
  • ▪  No Arcing, No Bounce, and No Switching Noise
  • ▪  Sink 또는 Source type 디지털 입력

  • ▪  모든 디지털 입력 채널을 16-bit 카운터로 사용 가능

  • ▪  파워-온 값 (Power-on Value) 설정
  • ▪  안전 값 (Safe Value) 설정
  • ▪  듀얼 워치 독
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





I-7063A 모듈은 8 개의 디지털 입력 채널과 3 개의 AC SSR (Solid State Relay) 출력 채널을 제공하며

I-7065A 모듈은 4 개의 디지털 입력 채널과 5 개의 AC SSR 출력 채널을 제공합니다.

모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 배선 연결을 통해 Sink 또는 Source Type으로 선택할 수 있습니다.

전기 기계 릴레이와 비교하여 SSR 기술은 보다 빠른 응답 시간과 더 큰 전기적 내구성을 제공합니다.

AC SSR 기술의 통합은 또한 아크, 바운스 및 스위칭 노이즈의 가능성을 제거합니다.

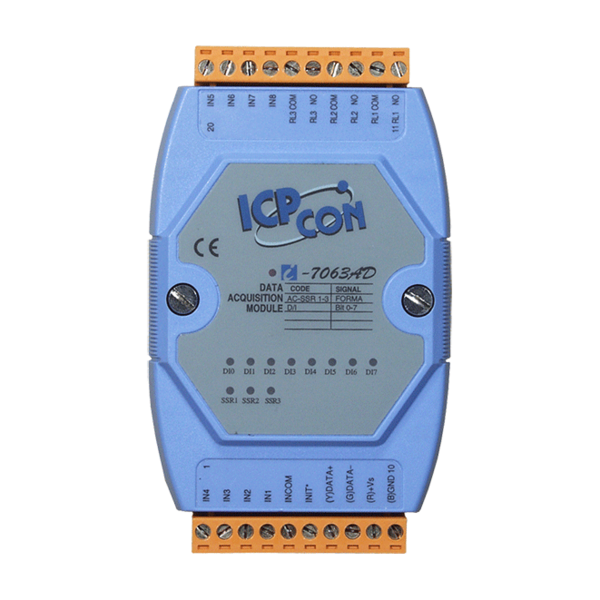

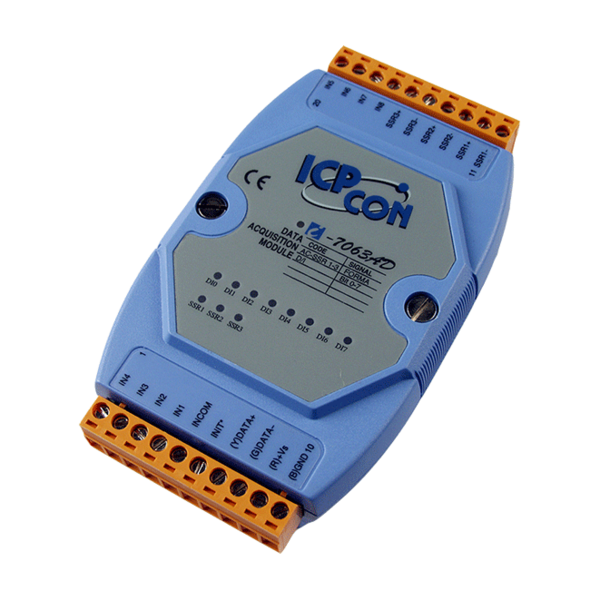

I-7063AD는 11 개의 LED 표시기를 제공하며 I-7065AD는 9 개의 LED 표시기를 제공하여 디지털 입력 및 SSR 출력의 상태를 모니터링하는데 사용할 수 있습니다.

전원 켜기 및 안전한 값 구성 옵션도 있습니다. 4 kV ESD 보호 및 3750 VDC 산업 내 환경에서 노이즈 보호 기능을 향상시키기 위해 모듈 내부 절연이 제공됩니다.





▪ 빌딩 자동화

▪ 공장 자동화

▪ 기계 자동화

▪ 원격 유지 보수

▪ 원격 진단

▪ 테스트 장비





모델명 I-7063A I-7063AD I-7065A I-7065AD
AC 솔리드 스테이트 릴레이 출력
채널  3 5
릴레이 유형 AC-SSR (Form A)
Form A
AC-SSR		 작동 전압 범위 24 ~ 265 VAC
최대 부하 전류 1 A
누설 전류 1.5 mA
최소 작동 시간 1/2 주기 + 1 ms
누설 전류 1/2 주기 + 1 ms
유전체 강도 2500 VDC
전기 내구성 긴 수명, 아킹 없음, 바운스 없음, 스위칭 노이즈 없음
파워 온 값 (Power-on Value)  YES
안전 값 (Safe Value) YES
디지털 입력 / 카운터
채널 8 4
유형 Dry 접점 -
Wet 접점 Sink/Source
Wet 접점 On 전압 레벨 최대 +1 VDC
Off 전압 레벨 +4 ~ 30 VDC
Dry 접점 On 전압 레벨 -
Off 전압 레벨 -
Dry 접점의 유효 거리 -
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 위트 5 ms
입력 임피던스 3 kΩ
채널 간 절연 -
과전압 보호 ± 35 VDC





모델명 I-7063A I-7063AD I-7065A I-7065AD
통신
인터페이스 RS-485
 Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 -

YES, 11개 LED
디지털 입력/릴레이 출력
표시

 - YES, 9개 LED
디지털 입력/릴레이 출력
표시
7-분절 LED 디스플레이 -
절연(Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 2kV
서지 (IEC 61000-4-5) -
전원
역 극성 보호  YES
입력 범위 10 ~ 30 VCD
소비 전력 0.5 W 1.0 W 0.6 W 1.0 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7063A CR 8-채널 절연 디지털 입력 및 3-채널 AC SSR 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7063AD CR I-7063A with LED 디스플레이 (Blue Cover) (ROSH)
I-7065A CR 4-채널 절연 디지털 입력 및 5-채널 AC SSR 출력 모듈 with DCON 프로토콜 (Bluce CoveR) (RoHS)
I-7065AD CR I-7065A with DCON 프로토콜 (Blue Cover) (ROSH)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Pull-high/Pull-low 및 종단 저항(Termination Resistor) 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 허브 (RoHS)
SG-770 CR 7-채널 차동(differential) 또는 14-채널 단일 종단(single-ended) 서지 보호 (RoHS)
SG-3000 Series 신호 조절 모듈 for 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변환기
