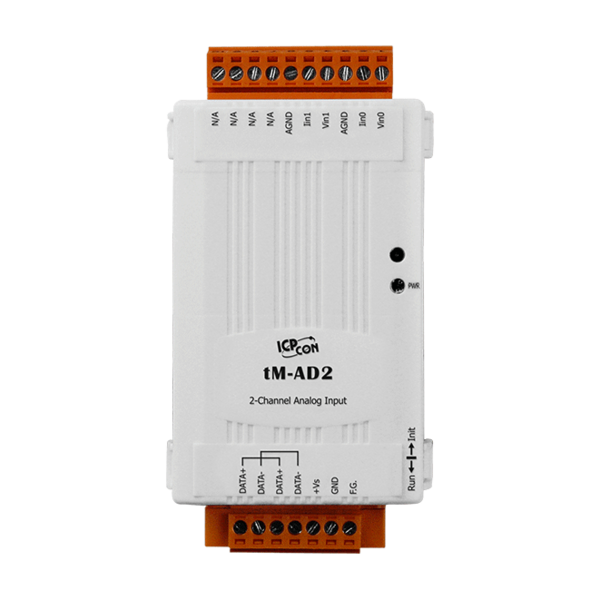

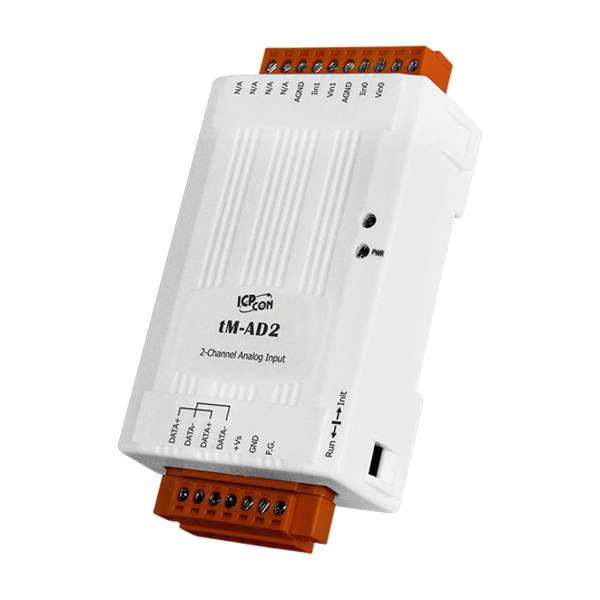

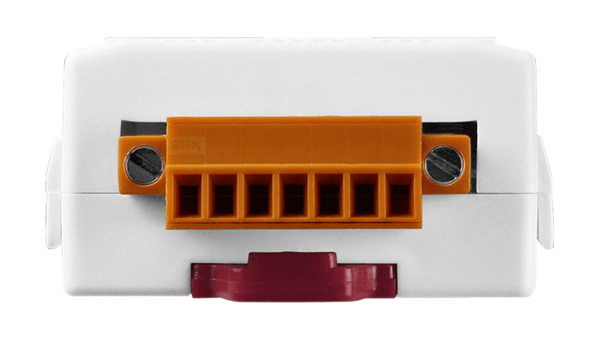

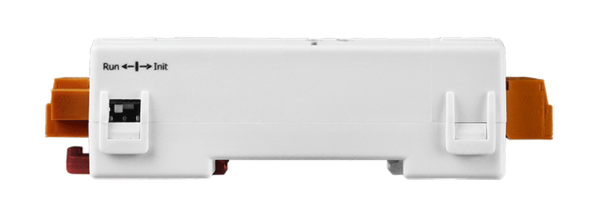

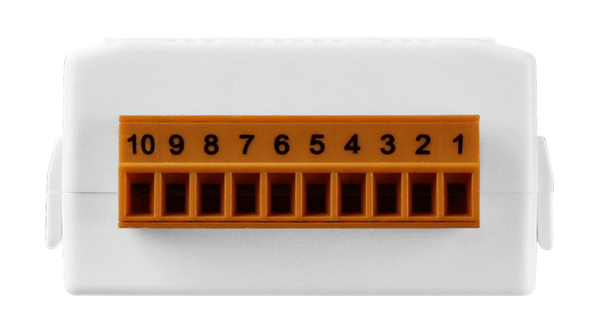

tM-AD2
2-채널 Isolated 아날로그 입력 모듈 with 고전압 보호
▪ 2-채널 단일 종단 입력
▪ 전압 입력 및 전류 입력
▪ 120 VDC 과전압 보호
▪ 해상도 : 14/12 bit
▪ 샘플링 속도 조정 가능
▪ 4kV ESD 및 EFT 보호
▪ 3 kV 서지 보호
▪ 듀얼 워치 독
▪ 2500 VDC 모듈 내부 절연
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
tM-AD2는 2-채널 Single-ended 아날로그 입력 모듈 입니다.
모든 아날로그 입력(0 ~ 500mV, 0 ~ 1V, 0 ~ 2.5V, 0 ~ 5V, 0~ 10V, 0 ~ 20mA, 4 ~ 20mA)에 대해 프로그래밍으로 입력 가능한 범위를 제공할 수 있습니다.
120 VDC의 높은 과전압 보호 기능이 있고, 샘플링 속도 조정이 가능하며 고속 모드 또는 일반 모드에서 사용할 수 있습니다.
또한, 4 KV ESD 보호 및 2500 VDC 내부 모듈 절연을 제공합니다.
▪ 공업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
아날로그 입력 | ||
입력 채널 | 2 Singel-ended | |
유형 | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA | |
해상도 | 일반 모드 | 14-bit |
고속 모드 | 12-bit | |
샘플링 속도 | 일반 모드 | 총 10 Hz |
고속 모드 | 총 200 Hz | |
정확성 | 일반 모드 | ± 0.1 % |
고속 모드 | ± 0.5 % | |
제로 드리프트 (Zero Drift) | +/- 20 μV/°C | |
스팬 드리프트 (Span Drift) | +/- 25 ppm/°C | |
입력 임피던스 | 전압 | 10 MΩ |
전류 | 125 Ω | |
과전압 보호 | 120 VDC | |
과전류 보호 | Yes, 110VDC 에서 50mA | |
4 ~ 20 mA에 대해 오픈 와이어 감지 | Yes |
통신 | ||
인터페이스 | RS-485 | |
포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
전송 속도 | 1200 ~ 115200bps | |
프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
전원 | 전원 표시 LED 1개 | |
절연 | ||
모듈 내 절연, 필드-to-로직 | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
임의 지점에 대해 ± 8 kV 공기 | ||
EFT (IEC 61000-4-4) | 전력 용 ± 4 kV | |
전원 요구 사항 | ||
역 극성 보호 | Yes | |
터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
소비 전력 | 최대 0.7W | |
기계 | ||
치수 (W x L x H) | 52mm x 98mm x 27mm | |
설치 | DIN 레일 마운팅 | |
환경 | ||
작동 온도 | -25 °C ~ +75 °C | |
보관 온도 | -30 °C ~ +75 °C | |
습도 | 10 ~ 95 % RH, 비 응축 |
tM-AD2 CR | 2-채널 절연 아날로그 입력 모듈 (RoHS) with 고전압 보호 기능 |
