제품 상세보기

tM-AD8

제품명
tM-AD8
용도
초소형 아날로그 입력
특성
8-채널 Isolated 아날로그 입력 with 고전압 보호
제조사
ICPDAS(대만)

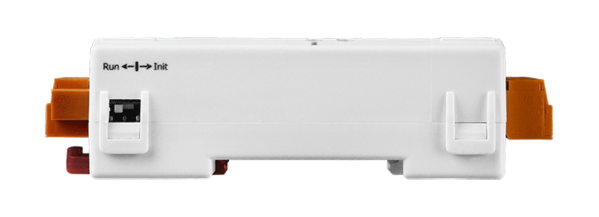

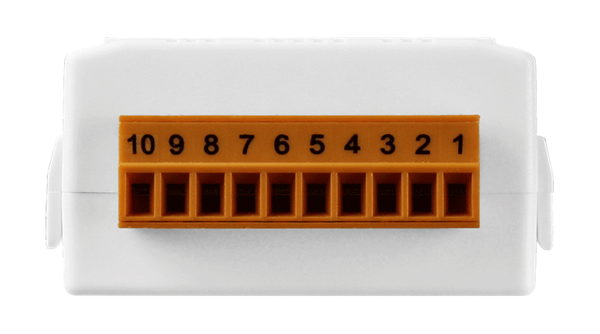

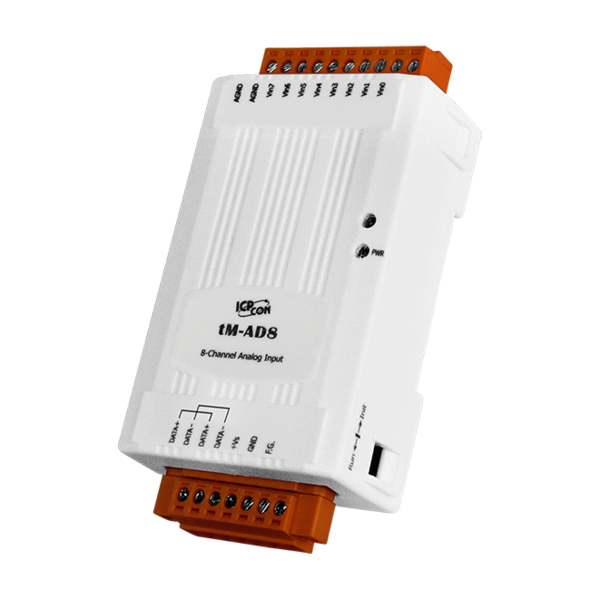

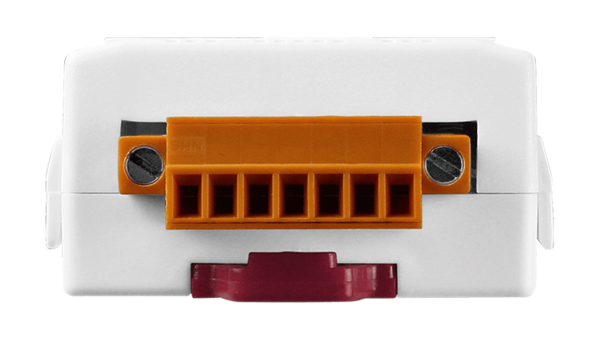

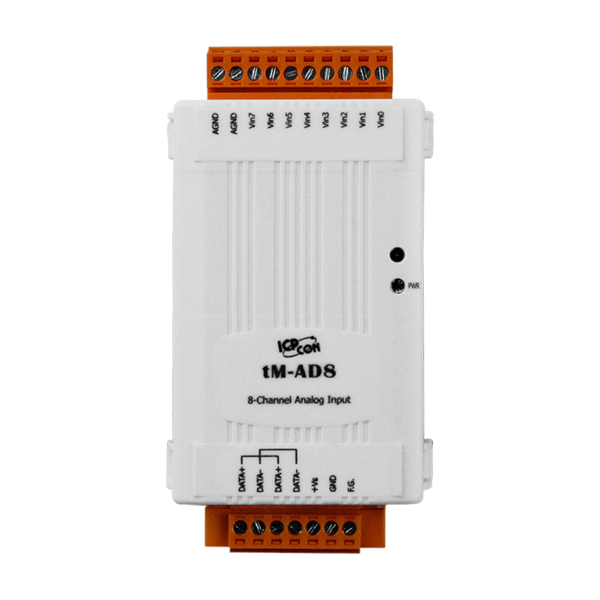

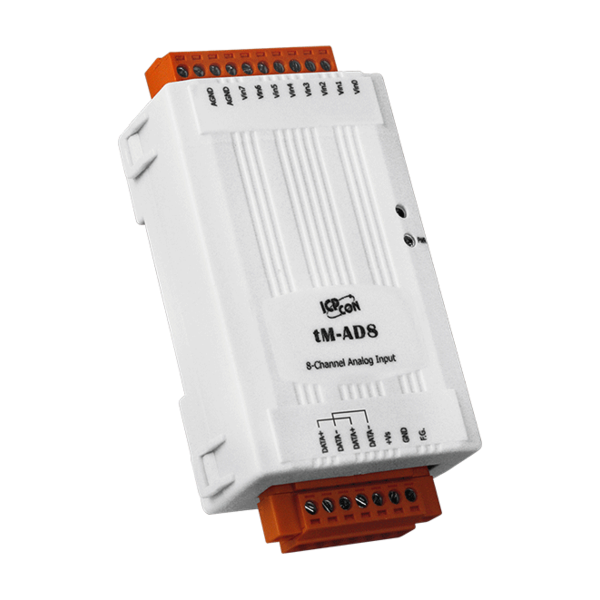

tM-AD8
8-채널 Isolated 아날로그 입력 모듈  with 고전압 보호












▪  8-채널 단일 종단 입력
▪  전압 입력
▪  120 VDC 과전압 보호
▪  해상도 : 14/12-bit
▪  샘플링 속도 조정 가능
▪  4kV ESD 및 EFT 보호
▪  3 kV 서지 보호
▪  듀얼 워치 독
▪  2500 VDC 모듈 내부 절연
▪  비용 효율적
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





tM-AD8은 8개의 단일 종단(Single-ended) 아날로그 입력 채널이 있습니다.
모든 아날로그 입력(0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2. 5V, 0 ~ 5 V, 0
~ 10 V)에 프로그래밍 가능한 입력 범위를 제공하는 아날로그 입력 모듈입니다. 또한, 120 VDC의 높은 과전압 보호 기능을 제공합니다.
tM-AD8의 샘플링 속도는 조정 가능하며 고속 모드 또는 일반 모드에서 사용할 수 있고, 4 KV ESD 보호 기능과 2500 Vrms 모듈 내 절연 기능을 제공합니다.




▪  공업 자동화
▪  산업 기계
▪  빌딩 자동화
▪  식음료 시스템
▪  반도체 제조
▪  제어 시스템





아날로그 입력
입력 채널 8 단일 종단 (Single-ended)
유형 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V
해상도 일반 모드 14 bit
고속 모드 12 bit
샘플링 속도 일반 모드 총 10 Hz
고속 모드 총 200 Hz
정확도 일반 모드 ± 0.1 %
고속 모드 ± 0.5 %
제로 드리프트(Zero Drift) +/- 20 μV/°C
스팬 드리프트(Span Drift) +/- 25 ppm/°C
입력 임피던스 10 MΩ
과전압 보호 120 VDC




통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 격리, 필드-to-로직 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전원용 +/- 4kV
전원 요구 사항
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 0.7 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축




tM-AD8 CR 8-채널 절연 아날로그 입력 모듈 (RoHS) with 고전압 보호 기능
